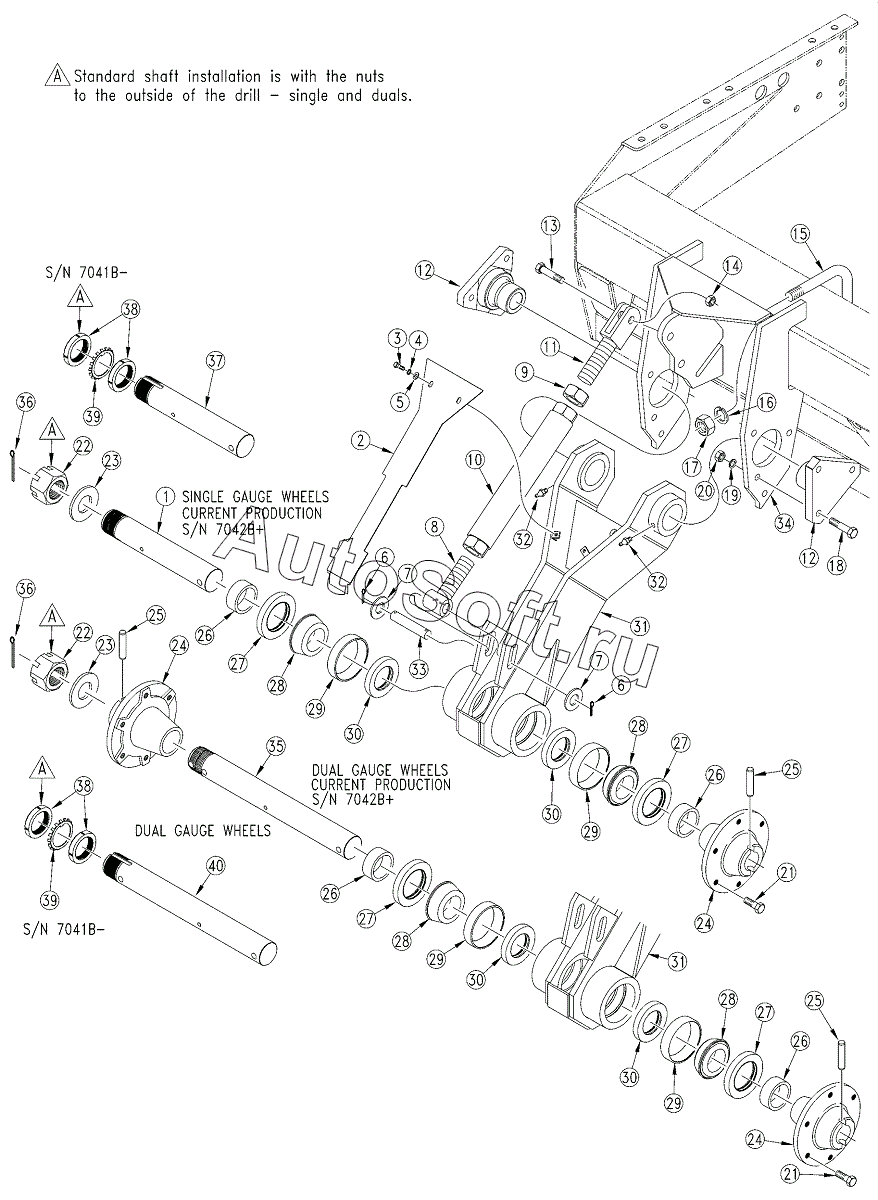

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 2000 Nondrive Gauge Wheel
31
31
23
23
24
24
24
25
25
25
26
26
26
26
27
27
27
27
27
28
28
28
28
29
29
29
29
30
30
30
30
30
22
22
32
32
33
34
35
36
36
37
38
38
39
39
40
12
12
2
3
4
5
6
6
7
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | SPNDL 2 X 15 W/ 1.5-12 THD | |
| 2 | 1***D | GAUGE WHEEL ARM CHAIN GUARD | |
| 3 | 8***C | HHCS | |
| 4 | 8***C | WASHER LOCK SPRING | |
| 5 | 8***C | WASHER FLAT | |
| 6 | 8***C | PIN COTTER 5/32 X 1 1/4 LG | |
| 7 | 8***C | WASHER FLAT 3/4 USS PLT | |
| 8 | 1***H | ADJUSTMENT TUBE EYE BOLT | |
| 9 | 8***C | NUT HEX JAM 1 1/4-7 LH THD PLT | |
| 10 | 1***H | ADJUSTMENT TUBE WLDMT | |
| 11 | 1***E | UPPER GAUGE WHEEL CLEVIS | |
| 12 | 1***D | 3 BOLT PIVOT CAST MACHINED | |
| 13 | 8***C | HHCS | |
| 14 | 8***C | NUT HEX NYLOCK 5/8-11 PLT | |
| 15 | 8***C | U-BOLT 3/4-10 X 6 1/32 X 9 | |
| 16 | 8***C | WASHER LOCK SPRING | |
| 17 | 8***C | NUT HEX | |
| 18 | 8***C | HHCS | |
| 19 | 8***C | WASHER LOCK SPRING | |
| 20 | 8***C | NUT HEX | |
| 21 | 8***C | BOLT WHEEL | |
| 22 | 8***C | NUT HEX SLOTTED | |
| 23 | 8***C | WASHER HARD | |
| 24 | 1***D | HUB 6-BOLT 2 BORE 4.62 PILOT | |
| 25 | 8***C | PIN SPIROL 1/2 X 2 3/4 | |
| 26 | 1***D | AXLE SPACER TUBE | |
| 27 | 8***C | SEAL DBL LIP | |
| 27 | 8***C | RPBY 816-138C | |
| 28 | 8***C | BEARING CONE | |
| 29 | 8***C | BEARING CUP | |
| 30 | 8***C | SEAL | |
| 30 | 8***C | RPBY 816-012C | |
| 31 | 1***H | GAUGE WHEEL ARM | |
| 32 | 8***C | GREASE ZERK STRAIGHT | |
| 33 | 1***D | PIN,3/4X3 1/4 USE W/3/16 HOLES | |
| 34 | 1***H | GAUGE WHEEL MOUNT NON DRIVE | |
| 35 | 1***D | 204-064KX 20.53 W/ 1.5-12 THD | |
| 36 | 8***C | PIN COTTER | |
| 37 | 1***D | RPBY 120-314A | |
| 38 | 8***C | NUT BEARING LOCK | |
| 39 | 8***C | WASHER BEARING LOCK | |
| 40 | 1***D | RPBY 120-315A |
