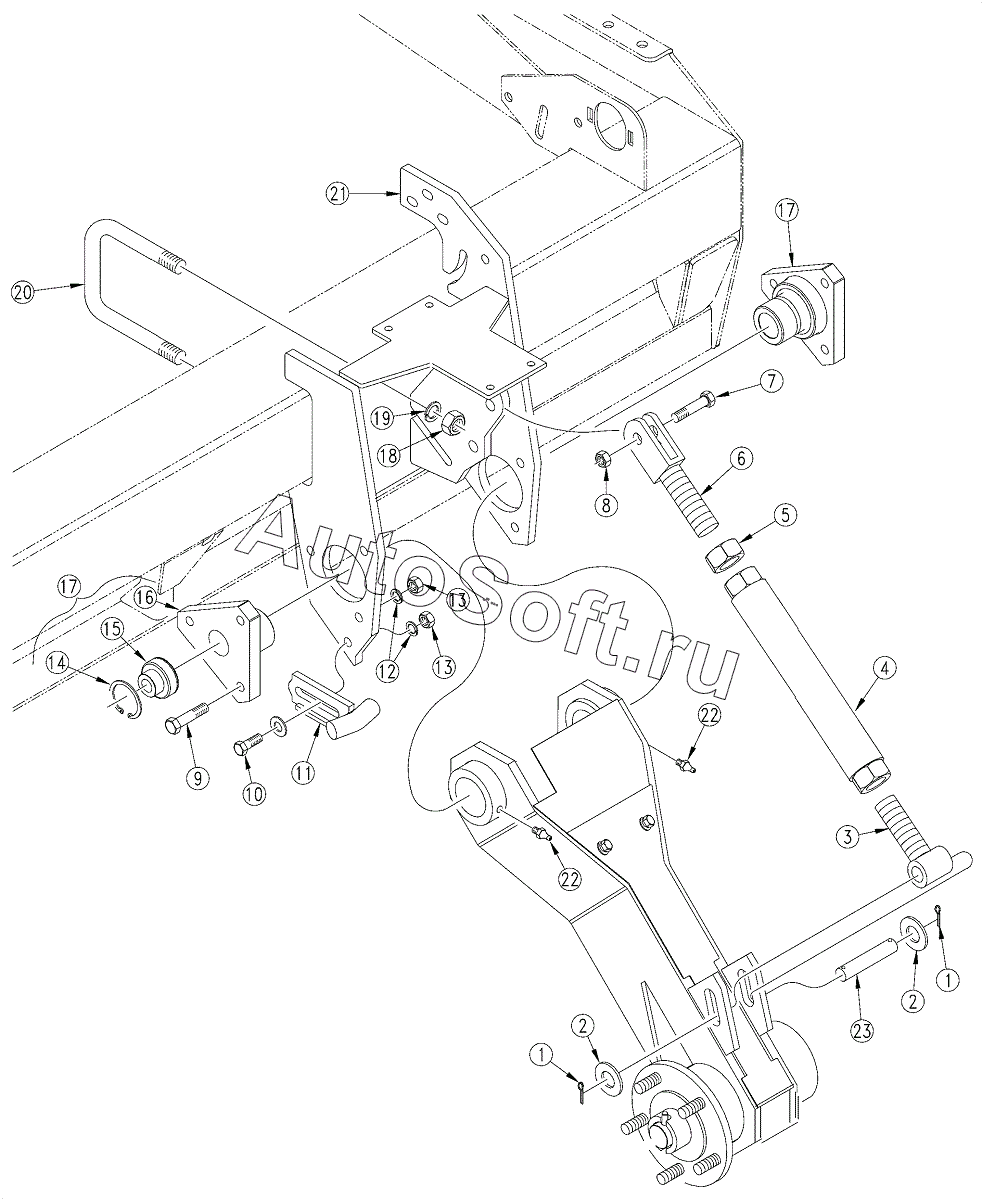

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Drive Gauge Wheel Mount
13
13
23
22
22
21
21
20
19
18
17
17
16
15
14
1
1
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | PIN COTTER 5/32 X 1 1/4 LG | |
| 2 | 8***C | WASHER FLAT 3/4 USS PLT | |
| 3 | 1***H | ADJUSTMENT TUBE EYE BOLT | |
| 4 | 1***H | ADJUSTMENT TUBE WLDMT | |
| 5 | 8***C | NUT HEX JAM 1 1/4-7 LH THD PLT | |
| 6 | 1***E | UPPER GAUGE WHEEL CLEVIS | |
| 7 | 8***C | HHCS | |
| 8 | 8***C | NUT HEX NYLOCK 5/8-11 PLT | |
| 9 | 8***C | HHCS | |
| 10 | 8***C | HHCS | |
| 11 | 1***H | GAUGE WHEEL BRAKE | |
| 12 | 8***C | WASHER LOCK SPRING | |
| 13 | 8***C | NUT HEX | |
| 14 | 8***C | SNAP RING INT 2.05 OD | |
| 15 | 1***V | BEARING .755 HEX BORE W/S-S | |
| 16 | 1***D | 3 BOLT PIVOT CAST W/BRG SEAT | |
| 17 | 1***S | 3 BOLT PIVOT BEARING ASSY | |
| 18 | 8***C | NUT HEX | |
| 19 | 8***C | WASHER LOCK SPRING | |
| 20 | 8***C | U-BOLT 3/4-10 X 6 1/32 X 9 | |
| 21 | 1***H | GAUGE WHEEL MOUNT LH DRIVE | |
| 21 | 1***H | GAUGE WHEEL MOUNT RH DRIVE | |
| 22 | 8***C | GREASE ZERK STRAIGHT | |
| 23 | 1***D | PIN,3/4X3 1/4 USE W/3/16 HOLES |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
