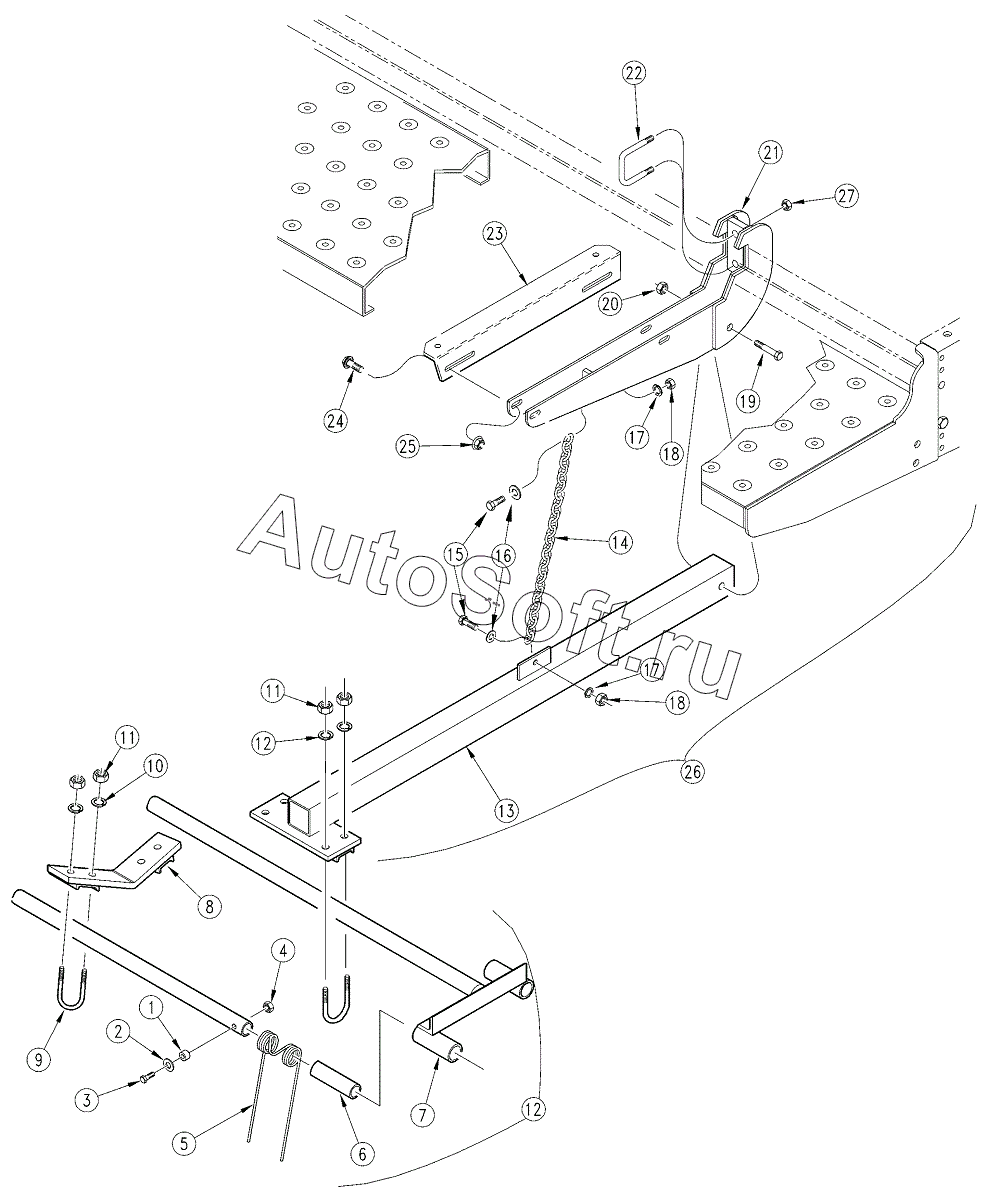

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Spring Tine Harrow (1994 <-> 1995)
1
2
3
4
5
6
6
6
6
7
7
7
8
9
10
11
11
12
12
12
12
12
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | SHEAR BUSHING 5/8X.357 | |
| 2 | 8***C | WASHER FLAT | |
| 3 | 8***C | HHCS | |
| 4 | 8***C | NUT HEX NYLOCK | |
| 5 | 8***C | SPRING HARROW DBL TORSION 11 | |
| 6 | 1***D | 20' TINE TUBE | |
| 6 | 1***D | 15' TINE TUBE | |
| 6 | 1***D | 14' TINE TUBE | |
| 6 | 1***D | 12' TINE TUBE | |
| 7 | 1***H | 20' FRAME WELDMENT | |
| 7 | 1***H | 15' FRAME WELDMENT | |
| 7 | 1***H | 12' FRAME WELDMENT | |
| 8 | 1***H | CENTER BRACE WELDMENT | |
| 9 | 8***C | U-BOLT 1/2-13 X 1 3/8X2 3/4 LG | |
| 10 | 8***C | WASHER LOCK SPRING | |
| 11 | 8***C | NUT HEX | |
| 12 | 1***K | 12' SPRING HARROW ASSEMBLY | |
| 12 | 1***K | 14' SPRING HARROW ASSEMBLY | |
| 12 | 1***K | 20' SPRING HARROW ASSEMBLY | |
| 12 | 1***K | 15' SPRING TINE HARROW ASSY RH | |
| 12 | 1***K | 15' SPRING TINE HARROW ASSY LH | |
| 13 | 1***H | HANGER ARM WELDMENT - 3PT | |
| 14 | 1***D | 3PT HANGER ARM CHAIN | |
| 15 | 8***C | HHCS | |
| 16 | 8***C | WASHER FLAT | |
| 17 | 8***C | WASHER LOCK SPRING | |
| 18 | 8***C | NUT HEX | |
| 19 | 8***C | HHCS | |
| 20 | 8***C | NUT HEX NYLOCK 1/2-13 | |
| 21 | 1***H | HARROW SUPPORT WELDMENT | |
| 21 | 1***H | FERT HARROW SUPPORT WELDMENT | |
| 22 | 8***C | U-BOLT | |
| 23 | 1***D | WALKBOARD MOUNT PLATE, ADAPTOR | |
| 24 | 8***C | HFS | |
| 25 | 8***C | NUT FLANGE LOCK | |
| 26 | 1***K | 94 3PT HANGER ARM ASSY | |
| 26 | 1***K | 3PT FERT HNGR ARM ASSY-15'AND20' | |
| 27 | 8***C | NUT LOCK |
