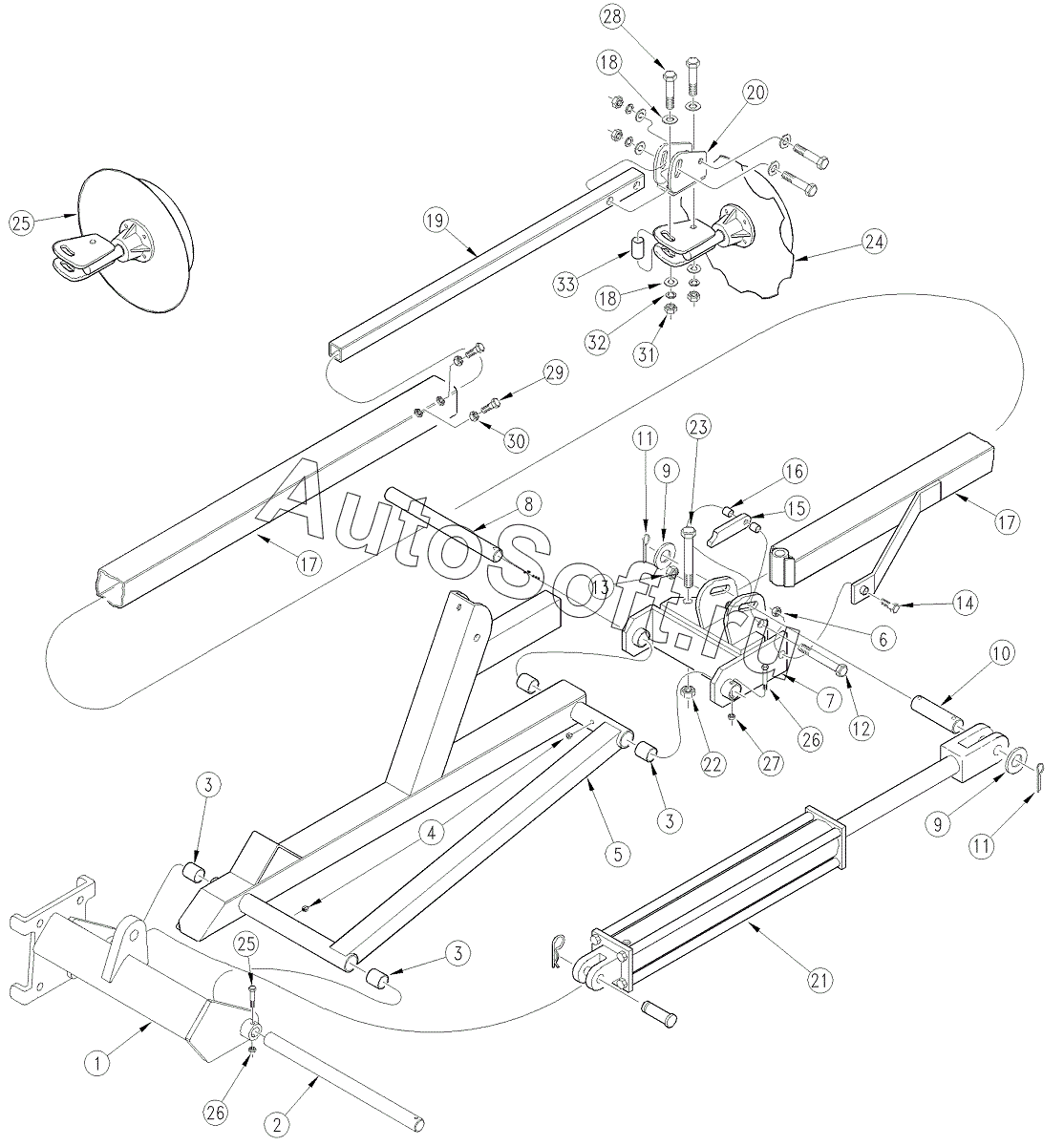

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Flat Fold Marker Assembly
1
1
2
3
3
3
4
5
5
6
7
7
8
9
9
10
11
11
12
13
14
15
16
17
17
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | L.H. MARKER MOUNT | |
| 1 | 1***H | R.H. MARKER MOUNT | |
| 2 | 1***D | FIRST PIVOT SHAFT | |
| 3 | 8***C | BUSHING CYL | |
| 4 | 8***C | GREASE ZERK STRAIGHT | |
| 5 | 1***H | LH FIRST SECTION | |
| 5 | 1***H | RH FIRST SECTION | |
| 6 | 8***C | NUT LOCK | |
| 7 | 1***H | LIFT LUG CHANNEL R.H. | |
| 7 | 1***H | LIFT LUG CHANNEL L.H. | |
| 8 | 1***D | SECOND PIVOT SHAFT | |
| 9 | 8***C | WASHER FLAT | |
| 10 | 1***D | PIN | |
| 11 | 8***C | PIN COTTER | |
| 12 | 8***C | HHCS | |
| 13 | 8***C | NUT LOCK | |
| 14 | 8***C | HHCS 3/8-16X1 3/4 GR2 | |
| 15 | 1***D | CYLINDER STOP | |
| 16 | 1***D | STOP BUSHING | |
| 17 | 1***H | LH 20' MARKER BREAKAWAY TUBE | |
| 17 | 1***H | RH 20' MARKER BREAKAWAY TUBE | |
| 17 | 1***H | HANGER WELDMENT | |
| 18 | 8***C | WASHER FLAT | |
| 19 | 1***D | 13' MARKER TUBE 46 1/2 LONG | |
| 20 | 1***H | MARKER DISK ADJUST MOUNT | |
| 21 | 8***C | CYL 2X20X1.12 ROD (TIE) 1 PIN | |
| 22 | 8***C | NUT LOCK | |
| 23 | 8***C | HHCS | |
| 24 | 1***S | MARKER DISC & HUB ASSEMBLY | |
| 25 | 1***S | REPLACED BY 113-563S | |
| 26 | 8***C | HHCS | |
| 27 | 8***C | NUT LOCK | |
| 28 | 8***C | HHCS | |
| 29 | 8***C | SCREW SET SQ HD | |
| 30 | 8***C | NUT HEX JAM | |
| 31 | 8***C | NUT HEX | |
| 32 | 8***C | WASHER LOCK SPRING | |
| 33 | 1***D | ADJUST MOUNT SPACER TUBE |
