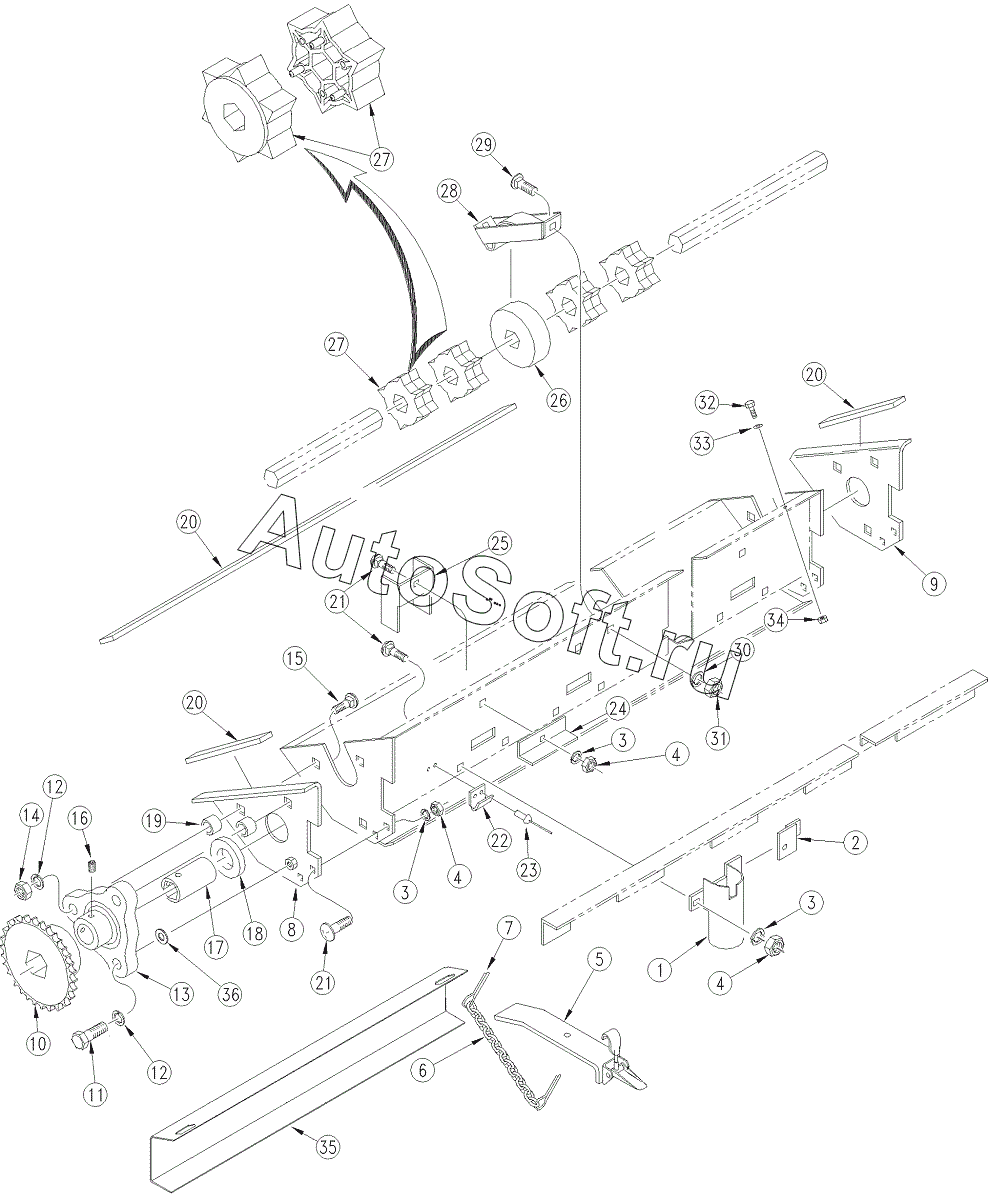

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Fertilizer Metering
28
20
20
20
21
21
22
23
24
25
26
27
27
19
29
30
31
32
33
34
35
36
10
2
3
3
3
4
4
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***E | FERT DROP TUBE ASSEMBLY BOX | |
| 2 | 1***E | SLIDE STOP ASSEMBLY | |
| 3 | 8***C | WASHER LOCK 1/4 SS | |
| 4 | 8***C | NUT HEX SS 1/4-20 | |
| 5 | 1***H | FERTILIZER LATCH WELDMENT | |
| 6 | 1***D | COVER HANDLE CHAIN | |
| 7 | 8***C | PIN COTTER | |
| 8 | 1***H | MF FERT TRAY END PLT WLDMT LH | |
| 9 | 1***H | MF FERT TRAY END PLT WLDMT RH | |
| 10 | 8***C | HEXBORE W/ SS | |
| 11 | 8***C | HHCS | |
| 12 | 8***C | WASHER LOCK SPRING | |
| 13 | 8***C | BRG FLG | |
| 14 | 8***C | NUT HEX | |
| 15 | 8***C | RHSNB | |
| 16 | 8***C | SCREW SET | |
| 17 | 1***D | HEX BORE BUSHING | |
| 18 | 8***C | FELT SEAL | |
| 19 | 1***D | TRAY BEARING SPACER | |
| 20 | 9***R | SEAL 5/16 X 3/4 DOR-TITE TRAY | |
| 21 | 8***C | RHSNB 1/4-20X3/4 SS | |
| 22 | 8***C | LATCH STRIKE | |
| 23 | 8***C | RIVET POP 3/32 .125 AD32BS | |
| 24 | 1***D | MF FERT TRAY SLIDE SUPPORT | |
| 25 | 1***D | MF FERT STAR RETAINER SIDE PLT | |
| 26 | 1***D | MF FERT HEX BORE PLASTIC BUSH | |
| 27 | 8***C | POINT FERT METERING WHEEL | |
| 28 | 1***H | FERT BEARING RETAINER | |
| 29 | 8***C | RHSNB | |
| 30 | 8***C | WASHER LOCK SPRING | |
| 31 | 8***C | NUT HEX | |
| 32 | 8***C | HHCS 1/4-20X3/4 SS | |
| 33 | 8***C | WASHER FLAT 1/4 SAE SS | |
| 34 | 8***C | NYLOCK | |
| 35 | 1***D | FERT TRAY LATCH STRIKE | |
| 36 | 8***C | WASHER FLAT |
