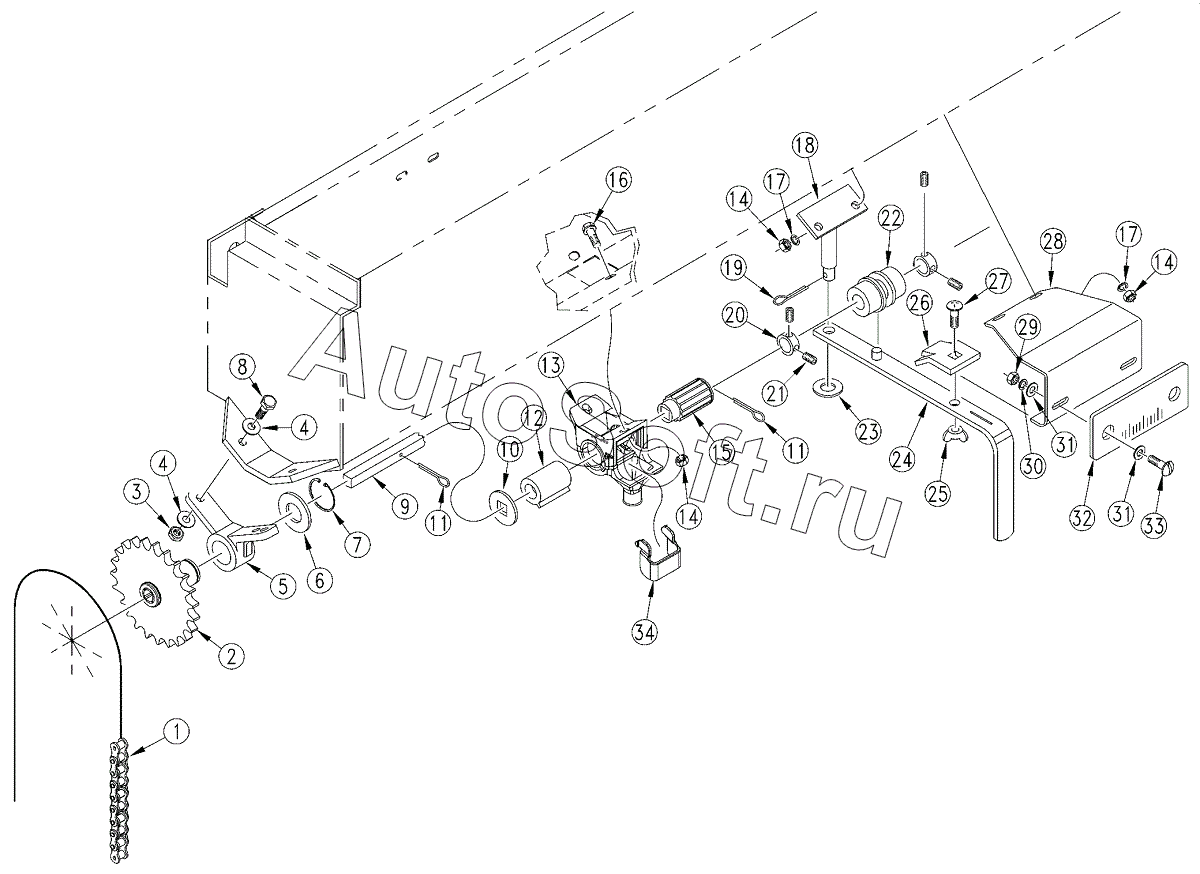

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Small Seeds Metering
1
2
3
4
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
11
12
13
13
14
14
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | #40 CHAIN 60 PITCH W/CON. | |
| 2 | 1***H | SML SDS DRIVE SPKT HUB | |
| 3 | 8***C | NYLOCK | |
| 4 | 8***C | WASHER FLAT | |
| 5 | 8***C | HANGER DRIVE SHAFT | |
| 6 | 8***C | WASHER FLAT | |
| 7 | 8***C | SNAP RING | |
| 8 | 8***C | HHCS | |
| 9 | 1***D | 3PT SML SDS 15'-6 CUP SHFT RH | |
| 9 | 1***D | 3PT SML SDS 15'-6 CUP SHFT LH | |
| 9 | 1***D | 3PT SML SDS 15'-7 CUP SHFT RH | |
| 9 | 1***D | 3PT SML SDS 15'-7 CUP SHFT LH | |
| 9 | 1***D | 3PT SMLSDS 15'-7.5CUP SHFT RH | |
| 9 | 1***D | 3PT SMLSDS 15'-7.5CUP SHFT LH | |
| 9 | 1***D | 3PT SML SDS 15'-8 CUP SHFT RH | |
| 9 | 1***D | 3PT SML SDS 15'-8 CUP SHFT LH | |
| 9 | 1***D | 3PT SML SDS 15'-10CUP SHFT RH | |
| 9 | 1***D | 3PT SML SDS 15'-10CUP SHFT LH | |
| 9 | 1***D | 3PT SML SDS 20'-6 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 20'-7 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 20'-7.5 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 20'-8 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 20'-10 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 12'-6 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 12'-7 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 12'-7.5 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 12'-8 CUP SHFT | |
| 9 | 1***D | 3PT SML SDS 12'-10 CUP SHFT | |
| 10 | 8***C | WASHER GRASS SEEDER CUP SHAFT | |
| 11 | 8***C | PIN COTTER | |
| 12 | 8***C | GRASS SEEDER SLEEVE | |
| 13 | 8***C | RPBY | |
| 13 | 8***C | SML SEED FEEDER CUP ASSY | |
| 14 | 8***C | NUT-HEX | |
| 15 | 8***C | GRASS SEEDER SPROCKET | |
| 16 | 8***C | HFSS | |
| 17 | 8***C | WASHER LOCK SPRING | |
| 18 | 1***H | ADJUSTMENT HANDLE PIVOT | |
| 19 | 8***C | PIN COTTER | |
| 20 | 1***D | RPBY 890-349C | |
| 20 | 8***C | SHAFT LOCKING COLLAR | |
| 21 | 8***C | SCREW SET | |
| 22 | 1***D | SEED ADJUSTMENT SPOOL | |
| 23 | 8***C | WASHER FLAT | |
| 24 | 1***H | REAR SEED RATE ADJ HANDLE WLD | |
| 25 | 8***C | NUT WING | |
| 26 | 1***D | LOCK TAB | |
| 27 | 8***C | RHSNB | |
| 28 | 1***D | GAUGE MOUNTING BRACKET | |
| 29 | 8***C | NUT HEX | |
| 30 | 8***C | WASHER INTERNAL STAR | |
| 31 | 8***C | WASHER FLAT | |
| 32 | 8***C | SEED ADJUSTMENT GUIDE | |
| 33 | 8***C | SCREW RD HD | |
| 34 | 8***C | SMALL SEEDS CUP WIND SHIELD |
