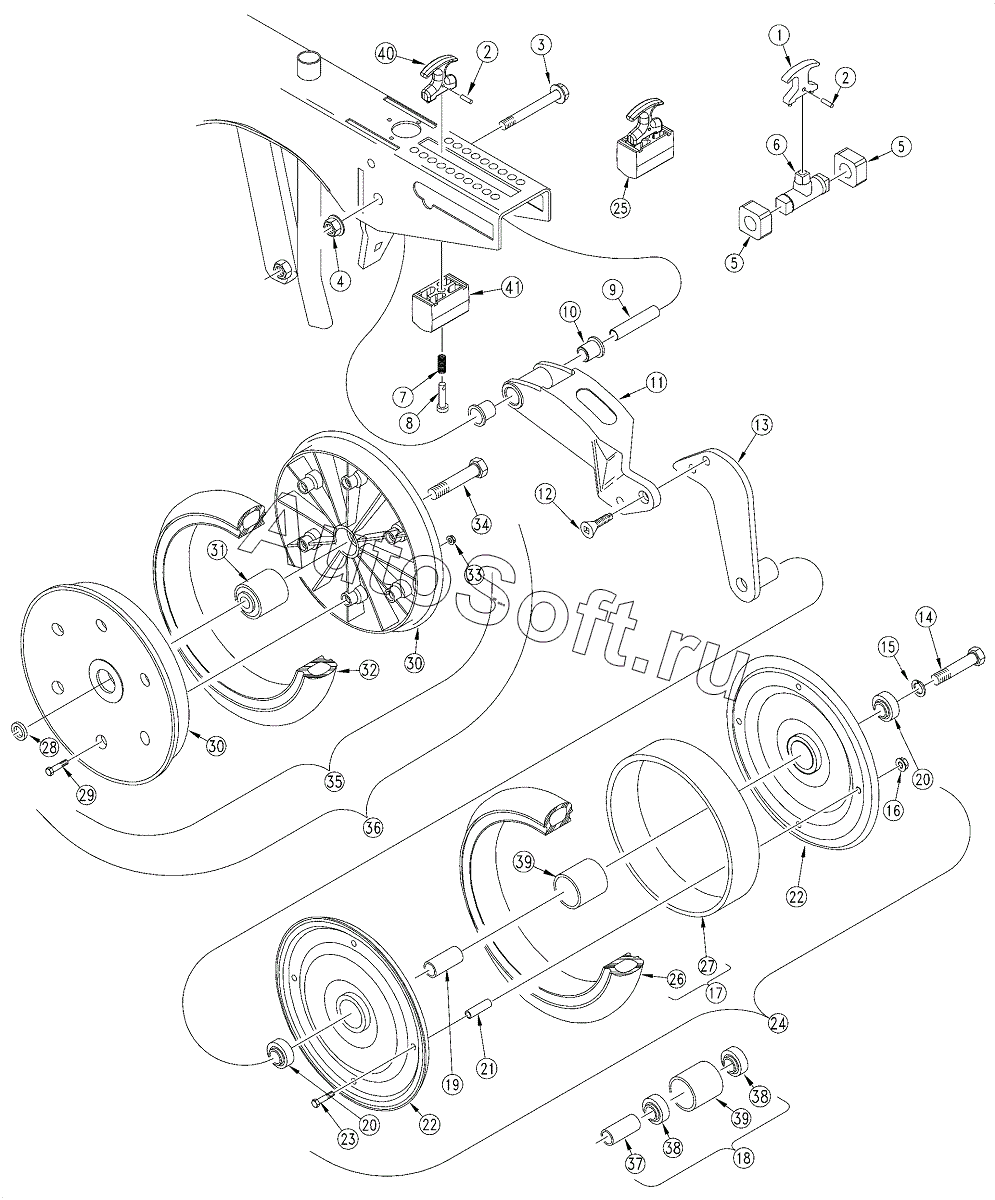

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 2" x 13" Smooth Crown Press Wheel (12' S/N 1412D-; 15' S/N 8876C- & 20' S/N 6099B-)
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | RPBY 817-328C | |
| 2 | 8***C | PIN ROLL | |
| 3 | 8***C | HFS | |
| 4 | 8***C | NUT HEX FLG. LOCK | |
| 5 | 8***C | PRESS WHEEL ARM BUMPER | |
| 6 | 8***C | RPBY | |
| 7 | 8***C | SPRING | |
| 8 | 8***C | PIN CLEVIS | |
| 9 | 1***D | PRESS WHEEL PIVOT TUBE | |
| 10 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 11 | 1***D | PRESS WHEEL ARM MACHINED | |
| 12 | 8***C | SFHCS 1/2-13X1 W/ 3/8 SQ SOCKT | |
| 13 | 1***H | PRESS WHEEL ARM END WMNT | |
| 14 | 8***C | HHCS | |
| 15 | 8***C | WASHER LOCK SPRING | |
| 16 | 8***C | NUT HEX FLG TP LK | |
| 17 | 1***V | 2 X 13 TIRE AND RING ASSEMBLY | |
| 18 | 1***V | REPLACED BY COMPONENT PARTS | |
| 19 | 1***D | 2 X 13 PW BRG. SPACER TUBE | |
| 20 | 8***C | BRG INS | |
| 21 | 8***C | 2X13 P.W. BOLT SPACER | |
| 22 | 1***D | RPBY 122-233 OR -234A | |
| 23 | 8***C | HHCS 5/16-18X1 3/4 GR5 | |
| 24 | 1***S | RPBY 122-233A | |
| 25 | 1***S | PW ADJUSTMENT TRUNNION ASSY | |
| 26 | 8***C | TIRE 2 X 13 PW CROWN | |
| 27 | 8***C | 2 P.W. RIM SPACER RING | |
| 28 | 1***D | 2 X 13 ACE PRESS WHEEL SPACER | |
| 29 | 8***C | HHFS | |
| 30 | 8***C | PRESS WHEEL RIM HALF | |
| 31 | 8***C | BRG | |
| 32 | 8***C | PRESS WHEEL TIRE | |
| 33 | 8***C | NUT HEX LOCK | |
| 34 | 8***C | HHCS | |
| 35 | 8***C | PRESS WHEEL ASSEMBLY | |
| 36 | 1***A | PLASTIC 2X13 PW FIELD ASSY | |
| 37 | 1***D | 2 X 13 PW BRG. SPACER TUBE | |
| 38 | 8***C | BRG INS | |
| 39 | 1***D | 2 BEARING HUB | |
| 40 | 8***C | T-HANDLE ASSEMBLY | |
| 41 | 8***C | OPENER TRUNION |
