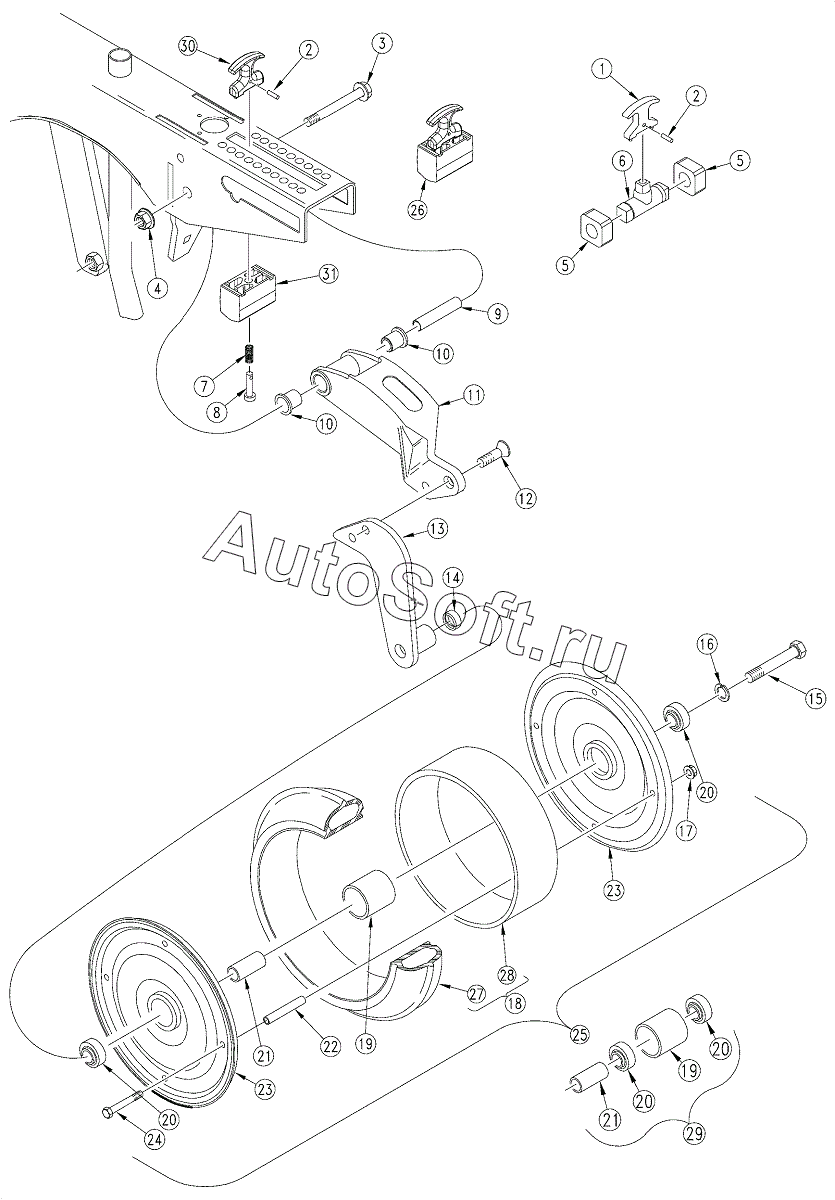

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 3" x 13" Single "V" Crown Press Wheel (12' S/N 1412D-; 15' S/N 8876C- & 20'S/N 6099B-)
1
2
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | RPBY 817-328C | |
| 2 | 8***C | PIN ROLL | |
| 3 | 8***C | HFS | |
| 4 | 8***C | NUT HEX FLG. LOCK | |
| 5 | 8***C | PRESS WHEEL ARM BUMPER | |
| 6 | 8***C | RPBY | |
| 7 | 8***C | SPRING | |
| 8 | 8***C | PIN CLEVIS | |
| 9 | 1***D | PRESS WHEEL PIVOT TUBE | |
| 10 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 11 | 1***D | PRESS WHEEL ARM MACHINED | |
| 12 | 8***C | SFHCS 1/2-13X1 W/ 3/8 SQ SOCKT | |
| 13 | 1***H | PRESS WHEEL ARM END WMNT | |
| 14 | 1***D | 3 X 13 PRESS WHEEL SPACER | |
| 15 | 8***C | HHCS | |
| 16 | 8***C | WASHER LOCK SPRING | |
| 17 | 8***C | NUT HEX FLG TP LK | |
| 18 | 1***V | 3 X 13 TIRE AND RING ASSEMBLY | |
| 19 | 1***D | 3 BEARING HUB | |
| 20 | 8***C | BRG INS | |
| 21 | 1***D | 3 X 13 P.W. BRG SPACER TUBE | |
| 22 | 8***C | 3X13 P.W. BOLT SPACER | |
| 23 | 1***D | RPBY 122-233 OR -234A | |
| 24 | 8***C | HHCS | |
| 25 | 1***S | RPBY 122-234A | |
| 26 | 1***S | PW ADJUSTMENT TRUNNION ASSY | |
| 27 | 8***C | TIRE 3 X 13 PW V CROWN | |
| 28 | 8***C | 3 P.W. RIM SPACER RING | |
| 29 | 1***V | REPLACED BY COMPONENT PARTS | |
| 30 | 8***C | T-HANDLE ASSEMBLY | |
| 31 | 8***C | OPENER TRUNION |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
