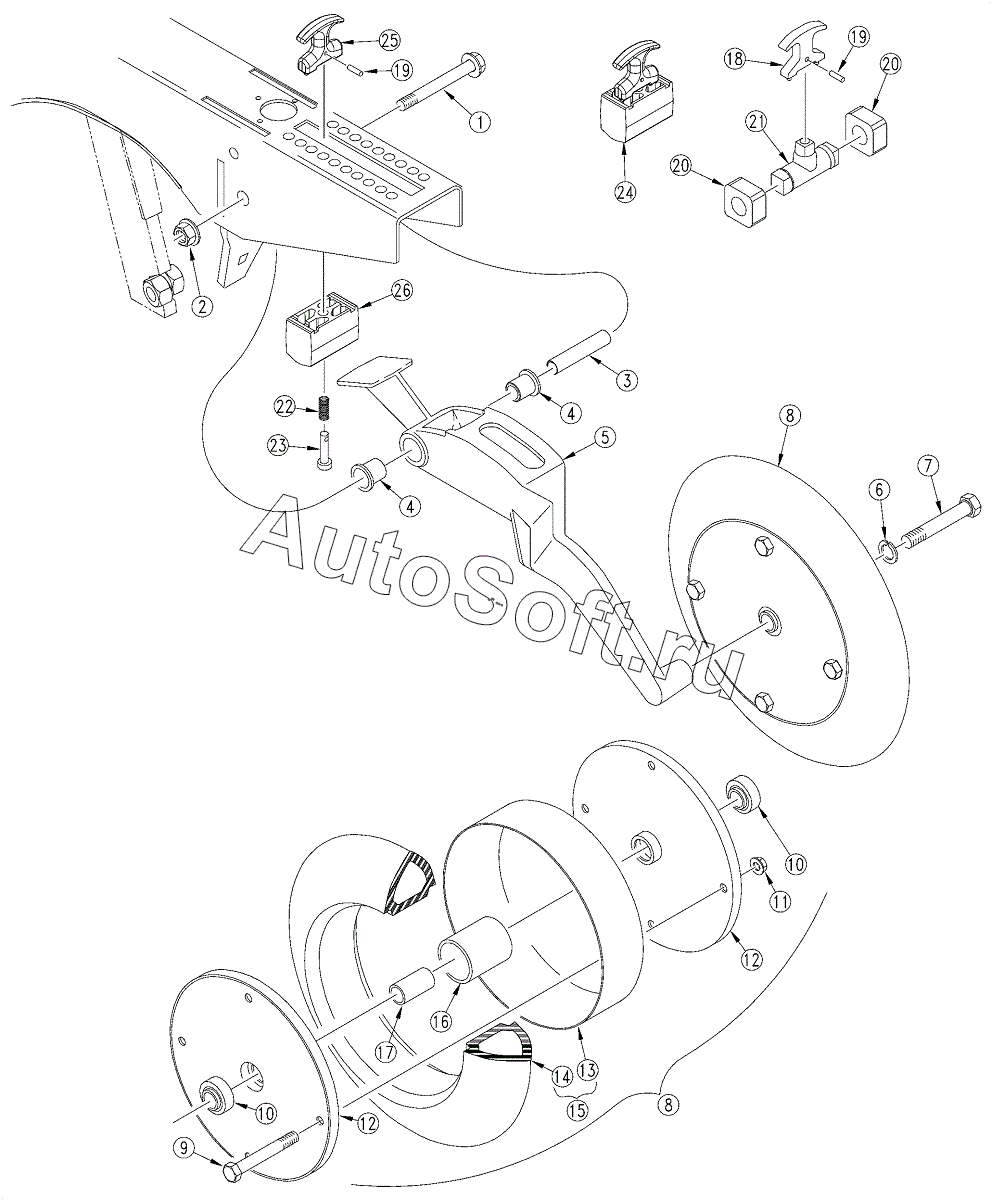

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). 3" x 14" Peaked Press Wheel (12' S/N 1413D+; 15' S/N 8877C+ & 20' S/N 6100B+)
14
26
25
24
23
22
21
20
20
19
19
18
17
16
15
1
13
12
12
11
10
10
9
8
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | HFS | |
| 2 | 8***C | NUT HEX FLG. LOCK | |
| 3 | 1***D | PRESS WHEEL PIVOT TUBE | |
| 4 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 5 | 1***D | PRESS WHEEL ARM | |
| 6 | 8***C | WASHER LOCK SPRING | |
| 7 | 8***C | HHCS | |
| 8 | 1***S | PEAKED P.W. ASSEMBLY | |
| 9 | 8***C | HHCS | |
| 10 | 8***C | BRG INS | |
| 11 | 8***C | NUT HEX FLG TP LK | |
| 12 | 1***D | PW RIM HALF | |
| 13 | 8***C | RIM SPACER RING | |
| 14 | 8***C | PEAKED PRESS WHEEL TIRE | |
| 15 | 1***V | TIRE & RING ASSEMBLY | |
| 16 | 8***C | LARGE SPACER TUBE | |
| 17 | 1***D | SMALL SPACER TUBE | |
| 18 | 1***D | RPBY 817-328C | |
| 19 | 8***C | PIN ROLL | |
| 20 | 8***C | PRESS WHEEL ARM BUMPER | |
| 21 | 8***C | RPBY | |
| 22 | 8***C | SPRING | |
| 23 | 8***C | PIN CLEVIS | |
| 24 | 1***S | PW ADJUSTMENT TRUNNION ASSY | |
| 25 | 8***C | T-HANDLE ASSEMBLY | |
| 26 | 8***C | OPENER TRUNION |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
