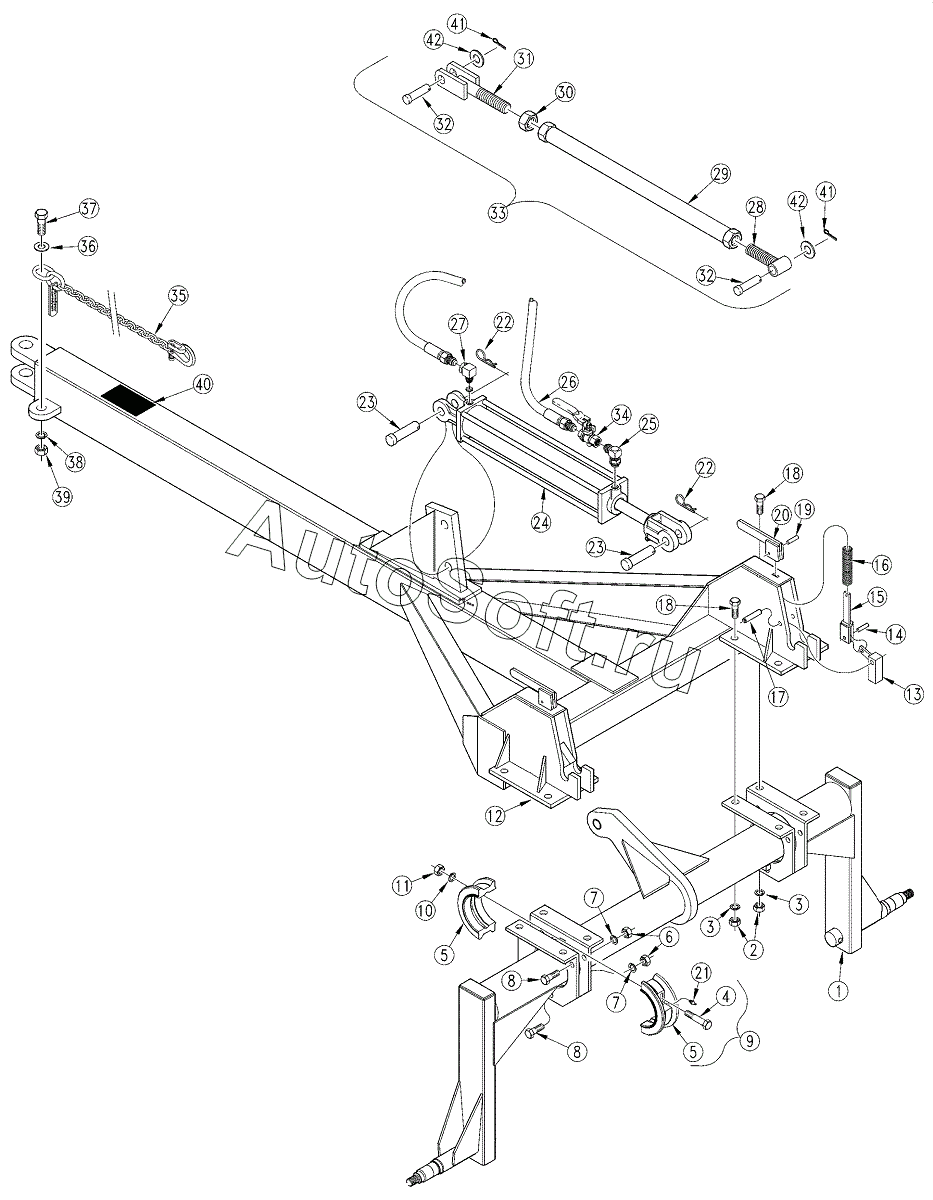

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000 (2017). Pull Hitch Frame
33
23
23
24
25
26
27
28
29
30
31
32
32
22
22
34
35
36
37
38
39
40
41
41
42
42
12
2
3
3
4
5
5
6
7
7
8
8
9
10
11
1
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | AXLE ASSEMBLY | |
| 2 | 8***C | NUT HEX | |
| 3 | 8***C | WASHER LOCK SPRING | |
| 4 | 8***C | HHCS | |
| 5 | 8***C | CASTING MAIN AXLE | |
| 6 | 8***C | NUT HEX | |
| 7 | 8***C | WASHER LOCK SPRING | |
| 8 | 8***C | HHCS 5/8-11X4 GR5 | |
| 9 | 1***K | MAIN AXLE BEARING ASSEMBLY | |
| 10 | 8***C | WASHER LOCK SPRING | |
| 11 | 8***C | NUT HEX | |
| 12 | 1***H | FRAME ASSEMBLY | |
| 13 | 1***H | PIN LOCK WELDMENT | |
| 14 | 1***D | PIN LOCK PIVOT PIN | |
| 15 | 1***H | SPRING LEVER WELDMENT | |
| 16 | 8***C | SPRING LEVER | |
| 17 | 8***C | PIN SPIROL 1/2X2 1/2 PLAIN | |
| 18 | 8***C | HHCS 3/4-10X2 1/4 GR5 | |
| 19 | 8***C | PIN ROLL 1/4 X 1 PLATED | |
| 20 | 1***H | LOCK HANDLE WELDMENT | |
| 21 | 8***C | GREASE ZERK STRAIGHT | |
| 22 | 8***C | PIN, HAIR COTTER 3/16 WIRE DIA | |
| 23 | 8***C | PIN CLEVIS 1 X 3 3/16 LG | |
| 24 | 8***C | CYL 4X14X1.25 ROD (TIE)NO PINS | |
| 25 | 8***C | EL 3/8MNPT 1/2MNPT | |
| 26 | 8***C | HH3/8R2 144 3/8MNPT 1/2MNPT | |
| 27 | 8***C | EL 3/8FNPTS 1/2MNPT | |
| 28 | 1***H | UPPER CONNECT TUBE ASSEMBLY | |
| 29 | 1***H | CONNECTING TUBE ASSEMBLY | |
| 30 | 8***C | NUT HEX JAM | |
| 31 | 1***H | ADJ. CLEVIS ASSEMBLY | |
| 32 | 8***C | PIN CLEVIS | |
| 33 | 1***K | THREADED ADJUSTABLE LINK | |
| 34 | 8***C | VALVE BALL 3/8 NPT 90 DEGREES | |
| 35 | 8***C | SAFETY CHAIN 10000 LB | |
| 36 | 1***D | PULL HITCH SAFETY CHAIN WASHER | |
| 37 | 8***C | HHCS 1-8X4 GR5 FTHD | |
| 38 | 8***C | WASHER LOCK SPRING 1 PLT | |
| 39 | 8***C | NUT HEX | |
| 40 | 8***C | DECAL WARNING NEG TONGUE WT | |
| 41 | 8***C | PIN COTTER | |
| 42 | 8***C | WASHER FLAT |
