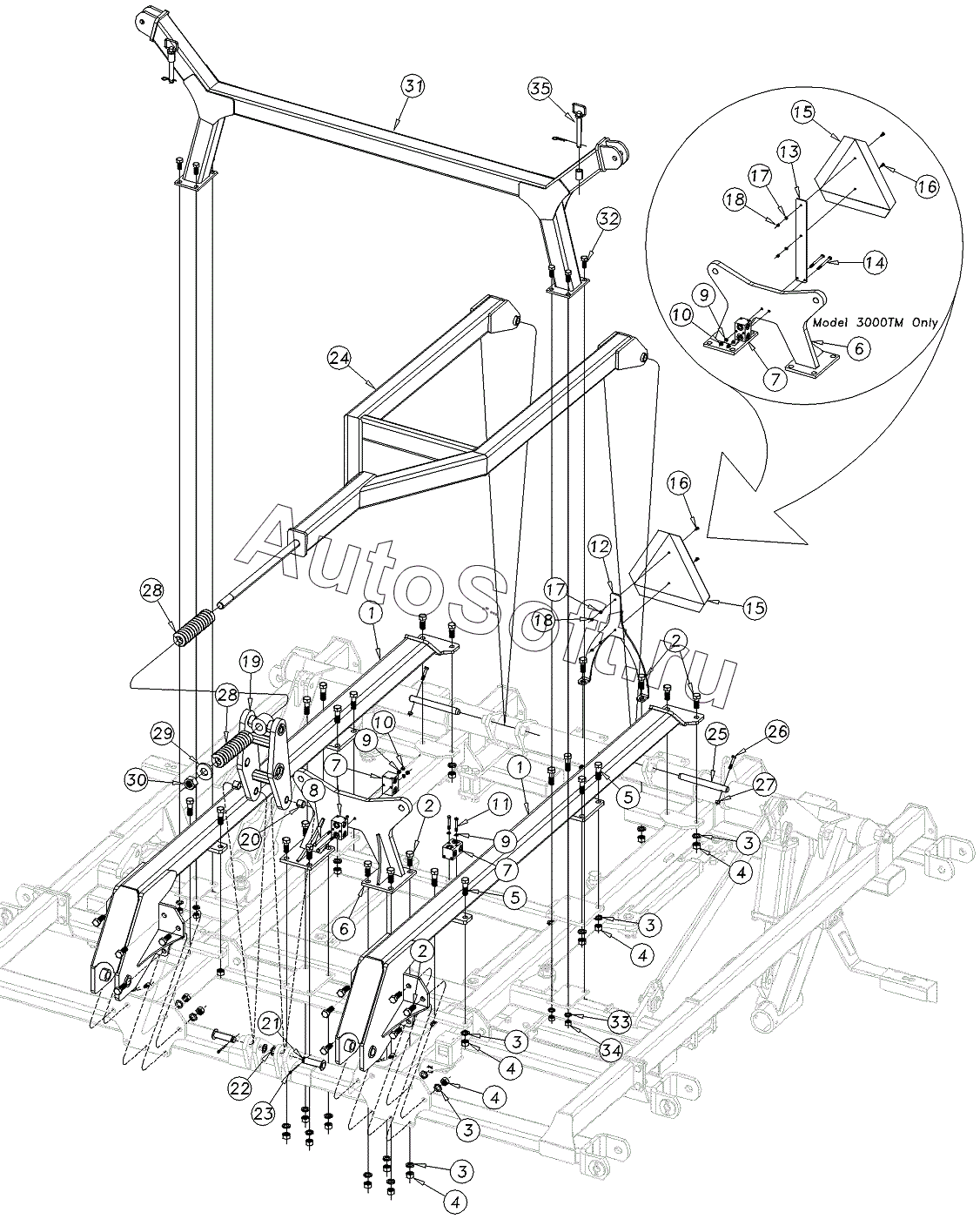

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Center Truss, Level Bar & Fold Assembly 1800-3000 (S/N C1020H-)
1
1
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
6
6
7
7
7
8
9
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | CENTER FRAME TRUSS | |
| 2 | 8***C | HHCS 3/4-10X2 GR5 | |
| 3 | 8***C | WASHER LOCK SPRING | |
| 4 | 8***C | NUT HEX | |
| 5 | 8***C | HHCS | |
| 6 | 5***H | FOLD BRACKET | |
| 7 | 5***D | DOUBLE HYD TEE BLOCK | |
| 8 | 8***C | HHCS 5/16-18X5 GR5 | |
| 9 | 8***C | WASHER LOCK SPRING | |
| 10 | 8***C | NUT HEX | |
| 11 | 8***C | HHCS | |
| 12 | 5***D | SMV BRACKET | |
| 13 | 5***D | SMV POST | |
| 14 | 8***C | HHCS 5/16-18X4 GR5 | |
| 15 | 8***C | DECAL SLOW MOVING-GALV. BACKED | |
| 16 | 8***C | SCREW PAN HD 1/4-20 X 3/4 | |
| 17 | 8***C | WASHER LOCK SPRING | |
| 18 | 8***C | NUT-HEX | |
| 19 | 5***H | LEVEL LINK | |
| 20 | 8***C | BUSHING CYL | |
| 21 | 8***C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 22 | 8***C | WASHER MACH 1.5X1.00X.075 | |
| 23 | 8***C | PIN COTTER | |
| 24 | 5***H | FLAT DECK GM - 15 SERIES - 48 | |
| 25 | 8***C | PIN HINGE 1X9 1/2 HRDN PLT | |
| 26 | 8***C | HHCS 3/8-16X2 1/4 GR8 SP THD | |
| 27 | 8***C | NUT LOCK 3/8-16 NYLON INSERT | |
| 28 | 8***P | SPRING COMP 2.63ODX11.5LX0.63W | |
| 29 | 5***D | WASHER FLAT 3"OD | |
| 30 | 8***C | NUT HEX | |
| 31 | 5***H | WING STOP | |
| 32 | 8***C | HHCS | |
| 33 | 8***C | WASHER LOCK SPRING | |
| 34 | 8***C | NUT HEX |
