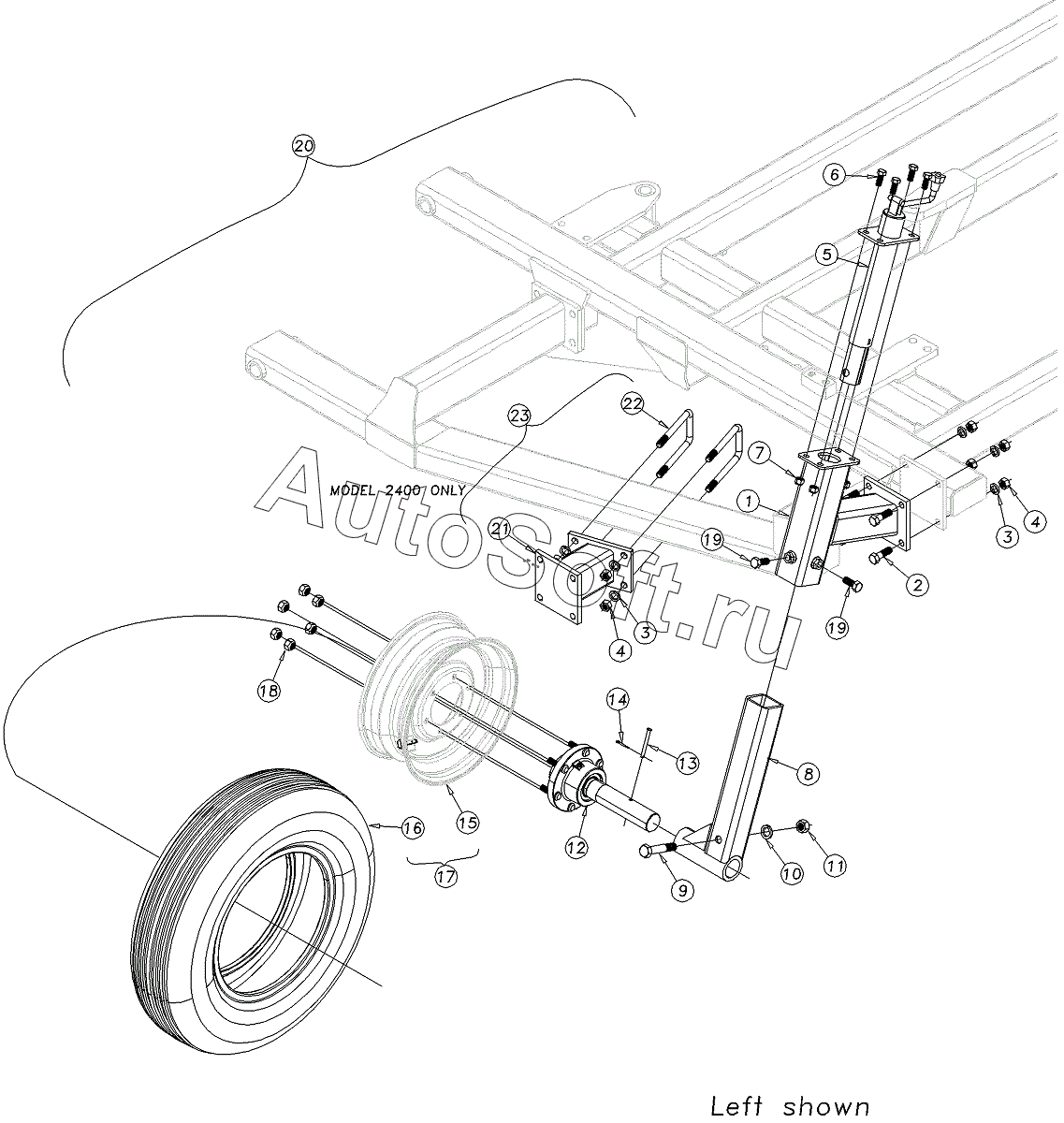

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Gauge Wheel Assembly
12
23
22
21
20
19
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***H | WHEEL ARM MOUNT | |
| 2 | 8***C | HHCS | |
| 3 | 8***C | WASHER LOCK SPRING | |
| 4 | 8***C | NUT HEX | |
| 5 | 8***C | SCREW JACK 2000# TP-WND SPCL | |
| 6 | 8***C | HHCS | |
| 7 | 8***C | NUT HEX TOP LOCK 1/2-13 PLT | |
| 8 | 5***H | GAUGE WHEEL SPINDLE RECIEVER | |
| 9 | 8***C | HHCS 3/4-10X4 GR5 | |
| 10 | 8***C | WASHER LOCK SPRING | |
| 11 | 8***C | NUT HEX | |
| 12 | 8***C | HUB 6-BOLT SPINDLE 2X13.5 890 | |
| 13 | 8***C | PIN CLEVIS 5/16X2 13/16 USABLE | |
| 14 | 8***C | PIN COTTER 1/8X1 | |
| 15 | 8***C | WHEEL 15X6 6 BOLT WHITE | |
| 16 | 8***C | TIRE 9.5 LX 15 8 PLY | |
| 17 | 8***C | TIRE/WHEEL 9.5LX15 8 PLY WHITE | |
| 18 | 8***C | NUT LUG 9/16-18X90 PLT | |
| 19 | 8***C | HHCS 5/8-11X1 1/4 GR5 | |
| 20 | 5***K | WING GAUGE JACK STYLE | |
| 21 | 5***H | GAUGE WHEEL MOUNT BRACKET | |
| 22 | 8***C | U-BOLT 5/8-11 X3 1/32X6 1/2 | |
| 23 | 5***A | GAUGE WHEEL MOUNT KIT |
