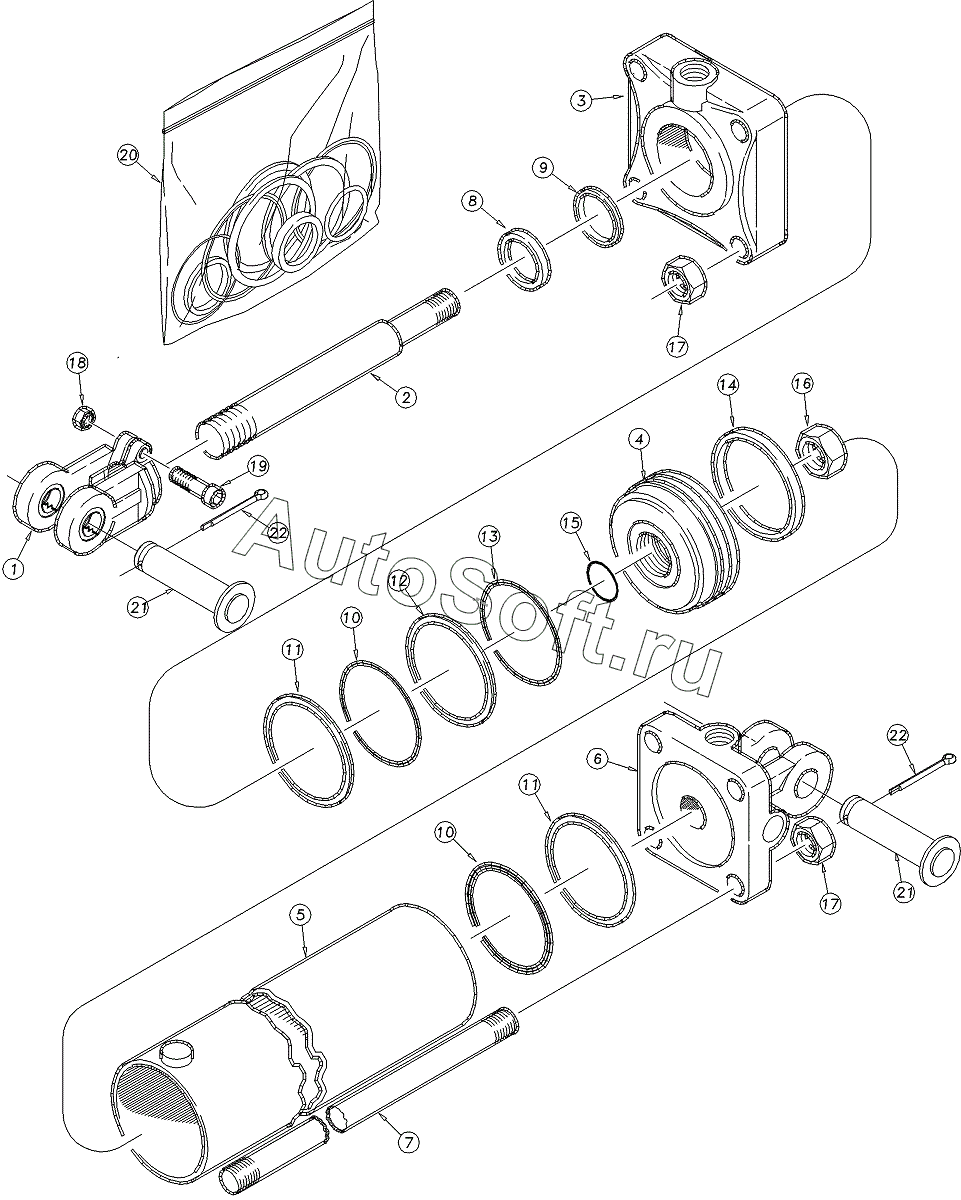

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Hydraulic Cylinder (810-588C 3.50X10X1.25 ROD)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***I | MIDWAY HARDENED CLEVIS ADI | |
| 2 | 2***C | MW ROD | |
| 3 | 3***0 | MW HEAD | |
| 4 | 4***9 | PISTON MIDWAY | |
| 5 | 5***8 | TUBE MIDWAY | |
| 6 | 6***I | MIDWAY ADI BASE | |
| 7 | 7***8 | TIE ROD MIDWAY | |
| 8 | M***R | MW WIPER | |
| 9 | U***P | U-CUP | |
| 10 | O***Y | O-RING MIDWAY | |
| 11 | B***Y | BACK UP MIDWAY | |
| 12 | T***L | TEFLON SEAL | |
| 13 | L***R | LOADER | |
| 14 | W***G | WEAR RING | |
| 15 | M***L | MW PISTON NUT SEAL | |
| 16 | 2***4 | MW PISTON NUT | |
| 17 | 2***6 | MW TIE ROD NUT | |
| 18 | 8***C | NUT HEX | |
| 19 | 8***C | HHCS | |
| 20 | 8***C | SEAL KIT MW 3.5 RPHCYL 4A3104 | |
| 21 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 22 | 8***C | PIN COTTER |
