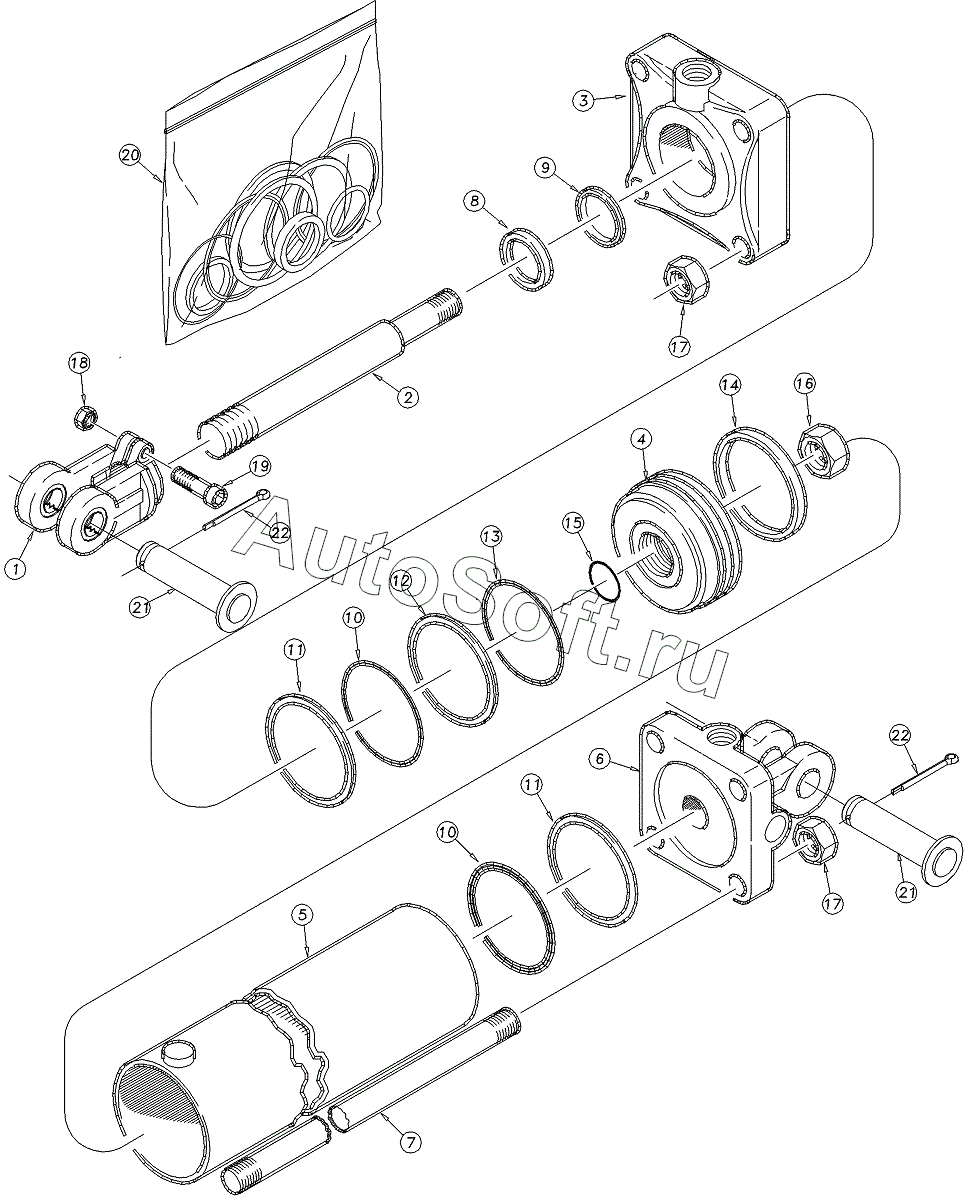

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM (2013). Hydraulic Cylinder (810-846C 3.750X2.5X1.38 ROD)
12
22
22
21
21
20
19
18
17
17
16
15
14
13
1
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***I | MIDWAY HARDENED CLEVIS ADI | |
| 2 | 2***C | MW N/C ROD | |
| 3 | 3***0 | MW HEAD | |
| 4 | 4***9 | PISTON MIDWAY | |
| 5 | 5***8 | TUBE | |
| 6 | 6***I | MW BASE | |
| 7 | 7***8 | MW TIE ROD | |
| 8 | M***L | MW WIPER SEAL | |
| 9 | U***P | U-CUP | |
| 10 | O***Y | O-RING MIDWAY | |
| 11 | B***Y | BACK UP MIDWAY | |
| 12 | T***L | TEFLON SEAL | |
| 13 | L***R | LOADER | |
| 14 | W***G | WEAR RING | |
| 15 | O***G | O-RING | |
| 16 | 2***4 | MW PISTON NUT | |
| 17 | 2***8 | MW TIE ROD NUT | |
| 18 | 8***C | NUT HEX | |
| 19 | 8***C | HHCS | |
| 20 | 8***C | SEAL KIT MW 3.75X1.375 4A4103 | |
| 21 | 8***C | PIN CLEVIS 1X3 1/8 USABLE | |
| 22 | 8***C | PIN COTTER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
