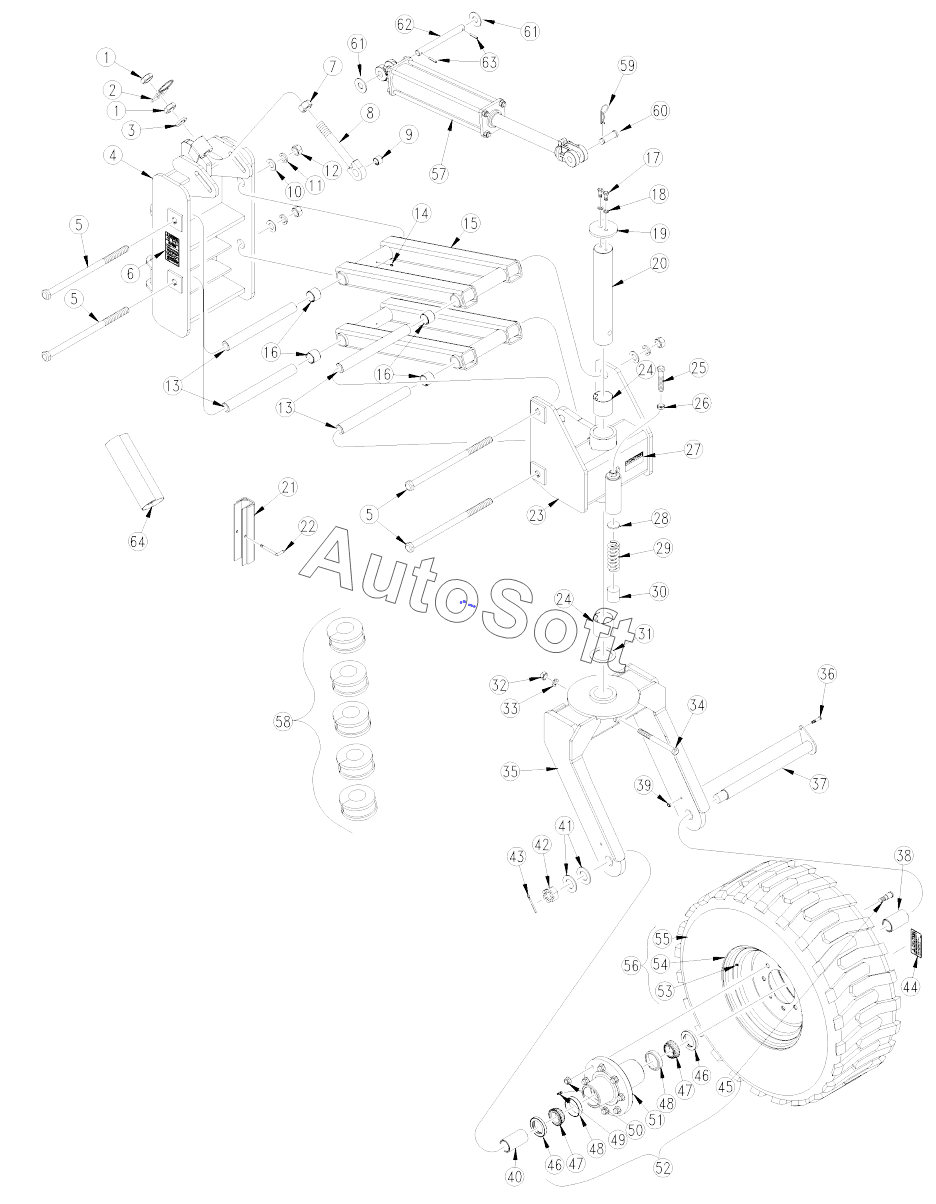

Каталог запасных частей к технике: Great Plains NP4000-1630 (2014). Lift Assist Assembly
40
48
48
47
47
46
46
45
44
43
42
41
49
39
38
37
36
35
35
34
33
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
8
16
15
14
13
13
12
11
10
9
17
7
6
5
5
4
4
3
2
1
1
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***С | NUT HEX JAM 1 1/4-7 PLT | |
| 2 | 4***Н | HOSE LOOP W/ TAB | |
| 3 | 8***С | WASHER LOCK 1 1/4 SPRING PLT | |
| 4 | 4***Н | LH LIFT ASSIST PVT WLDMNT | |
| 4 | 4***Н | RH LIFT ASSIST PVT WLDMNT | |
| 5 | 8***С | HHCS 1-8X18 GR5 | |
| 6 | 8***С | DECAL WARNING HIGH PRESSUR LRG | |
| 7 | 8***С | NUT HEX 1 1/4-7 PLT | |
| 8 | 1***Н | EYEBOLT WELDMENT | |
| 9 | 8***С | BUSHING CYL 1 1/4 X 1 X 1 | |
| 10 | 8***С | WASHER FLAT 1 SAE | |
| 11 | 8***С | WASHER LOCK SPRING 1 PLT | |
| 12 | 8***С | NUT HEX 1-8 PLT | |
| 13 | 1***D | 40P CASTER INNER PIVOT TUBE | |
| 14 | 8***С | GREASE ZERK STRAIGHT 1/4-28 | |
| 15 | 4***Н | 16R PARALLEL ARM WLDMNT 2 | |
| 16 | 8***С | BUSHING 1 7/8X1 5/8X1 1/2 SPLT | |
| 17 | 8***С | HHCS 1/2-13X1 1/4 GR5 | |
| 18 | 8***С | WASHER LOCK SPRING 1/2 PLT | |
| 19 | 1***D | NTA CASTER RETAINER CAP | |
| 20 | 4***D | CASTER VERT SHAFT | |
| 21 | 4***Н | CYLINDER LOCK CHANNEL 1 1/2 X | |
| 22 | 8***С | PIN 3/8 X 3 USABLE LW/PIN | |
| 23 | 4***Н | WIDE LA LOWER LINK WLDMT | |
| 24 | 8***С | STEEL BUSHING 3 1/4X3IDX3LONG | |
| 25 | 8***С | HHCS 3/4-10X4 GR5 FTHD | |
| 26 | 8***С | NUT HEX JAM 3/4-10 PLT | |
| 27 | 8***С | DECAL CAUTION TRANSP. LOCK | |
| 28 | 2***D | PLATE RND 3/16" THK 1 7/8" DIA | |
| 29 | 8***С | SPRING COMP 1.88OD x .362W | |
| 30 | 2***D | UHMW RND 2.0 DIA X 2.0 LONG | |
| 31 | 8***С | PIVOT THRUST WASHER | |
| 32 | 8***С | NUT HEX 3/4-10 PLT | |
| 33 | 8***С | WASHER LOCK SPRING 3/4 PLT | |
| 34 | 8***С | HHCS 3/4-10X8 GR5 PLT | |
| 35 | 4***Н | NP4000 CASTR FRM WLDMT WIDE | |
| 35 | 4***Н | NP4000 CASTER FRAME GEN2 | |
| 36 | 8***С | HHCS 3/8-16X1 3/4 GR5 | |
| 37 | 4***Н | NP4000 LA AXLE WLDMT | |
| 38 | 4***D | NP4000 AXLE SPACER | |
| 39 | 8***С | NUT LOCK 3/8-16 PLT | |
| 40 | 4***D | NP4000 AXLE SPACER LONG | |
| 41 | 8***С | WASHER MACH 2 1/2X1 3/4X10GA | |
| 42 | 8***С | NUT HEX SLOTTED 1 1/2-12 PLT | |
| 43 | 8***С | PIN COTTER 1/4 X 2 1/2 PLT | |
| 44 | 8***С | DECAL CAUTION TIRE 80PSI /300 | |
| 45 | 8***С | HUB STUD 5/8-18X2 1/2 GR5 | |
| 46 | 8***С | SEAL 3.375X2.250X.438 CR 22532 | |
| 47 | 8***С | BRG CONE 1.75ID 25580 | |
| 48 | 8***С | HHCS 5/16-18X1 3/4 GR5 | |
| 49 | 8***С | GREASE ZERK 1/4-28 X 45-DEG | |
| 50 | 8***С | NUT HEX FLANGE 5/8-18 PLT | |
| 51 | H***0 | CTD HD820 HUB | |
| 52 | 8***С | HUB ASSY 8 BLT 6" PILOT | |
| 53 | 8***С | VALVE STEM METAL TR-575 TUBLES | |
| 54 | 8***С | RIM 17.5X10.5 8-8 BLT 6" PILOT | |
| 55 | 8***С | TIRE SKID ST 14-17.5NHS 14 PLY | |
| 56 | 8***С | TIRE/WHEEL 14-17.5NHS 14PLY | |
| 57 | 8***С | CYL 3X10X1 1/4 | |
| 58 | 8***С | MW STOP BUSH SET 1 1/4 SBS125 | |
| 59 | 2***4 | MW COTTER PIN | |
| 60 | 8***С | PIN CLEVIS 1 X 3 11/16 GR5 PLT | |
| 61 | 8***С | WASHER FLAT 1 USS PLT | |
| 62 | 4***D | PIN CLEVIS 1 X 9.25 USEABLE | |
| 63 | 8***С | PIN ROOL 5/16 X 1 1/2 PLT | |
| 64 | 8***С | HOSE WRAP 3-4.5 X 12LG VELCR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
