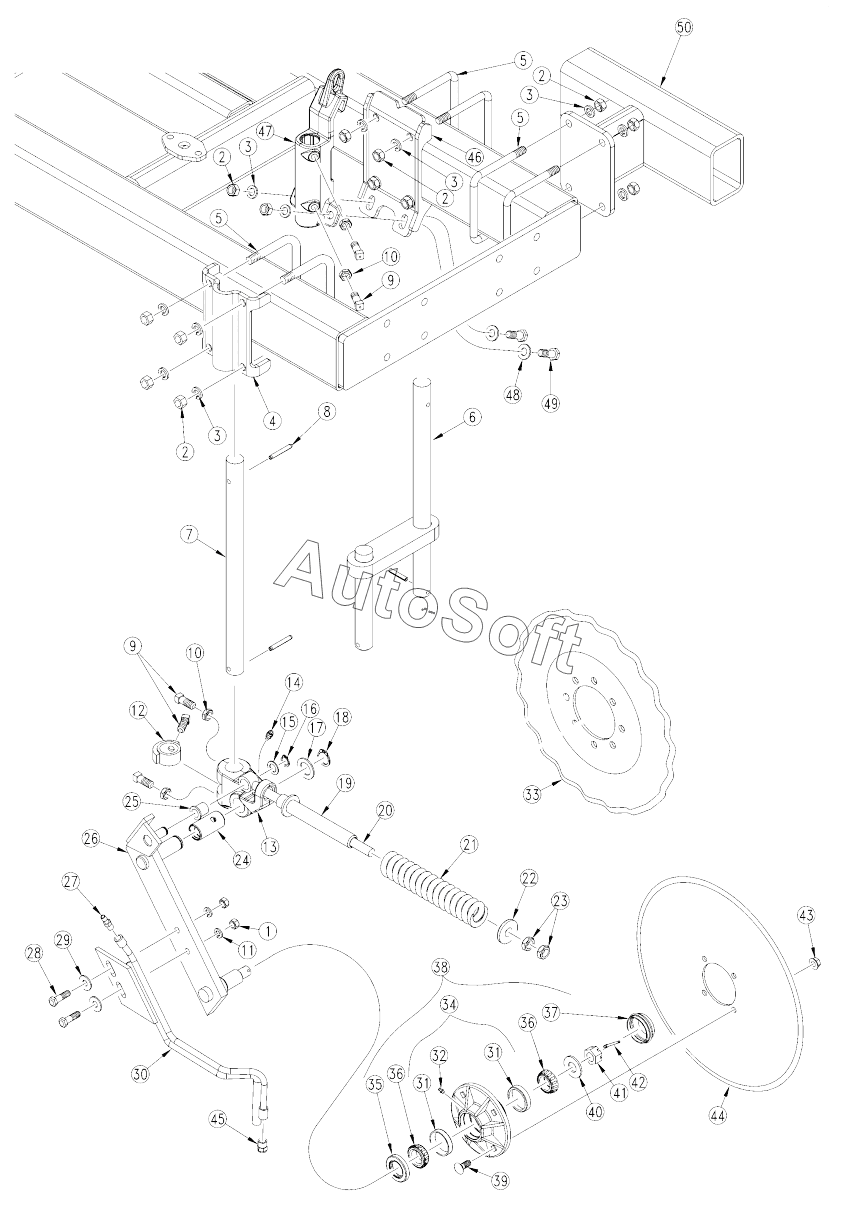

Каталог запасных частей к технике: Great Plains NP4000-1630 (2014). Coulter Assembly
1
2
2
2
2
3
3
3
3
4
5
5
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***С | NUT HEX 1/2-13 PLT | |
| 2 | 8***С | NUT HEX 5/8-11 PLT | |
| 3 | 8***С | WASHER LOCK SPRING 5/8 PLT | |
| 4 | 1***D | COULTER CLAMP 6H X 4W | |
| 5 | 8***С | U-BOLT 5/8-11 X 6 1/32 X 5 3/4 | |
| 6 | 2***Н | DOUBLE SHANK WELDMENT | |
| 7 | 2***D | SHANK 1 1/2D X 22 FERT COULT | |
| 8 | 8***С | PIN SPIROL 3/8X2 1/2 PLAIN | |
| 9 | 8***С | SCREW SET 5/8-11X1 1/2 GR8 CUP | |
| 10 | 8***С | NUT HEX JAM 5/8-11 PLT | |
| 11 | 8***С | WASHER LOCK SPRING 1/2 PLT | |
| 12 | 1***Н | LOW PRO COULTER STOP WLMT | |
| 13 | 2***D | PVT CLTR CASTING MOUNT RH | |
| 13 | 2***D | PVT CLTR CASTING MOUNT LH | |
| 14 | 8***С | GREASE ADAPT 1/4-28M X 1/4 TB | |
| 15 | 8***С | WASHER MACH 1 1/4X3/4X14GA | |
| 16 | 8***С | SNAP RING 3/4 EXTERNAL HEAVY | |
| 17 | 8***С | WASHER MACH 1 7/8X1 1/4X 14GA | |
| 18 | 8***С | SNAP RING EXT 1 1/4 HEAVY | |
| 19 | 8***С | COULTER SPRING GUIDE TUBE | |
| 20 | 8***С | EYE BOLT 3/4-10X14 3/4 LG SP | |
| 21 | 1***D | SPRING 2.25 O.D. X .5 COIL | |
| 22 | 1***D | COULTER SPRING WASHER | |
| 23 | 8***С | NUT HEX JAM 3/4-10 PLT | |
| 24 | 8***С | BUSHING 1.50ODX1.25IDX2.94 | |
| 25 | 8***С | BUSHING 1X3/4X1 1/8 FLG HD | |
| 26 | 2***Н | VAN I 20" SWING ARM WLMT | |
| 26 | 2***Н | 20" CLTR SWING ARM LH | |
| 27 | 8***С | AD 1/4MNPT X 3/8HB STEEL | |
| 28 | 8***С | HHCS 1/2-13X1 3/4 GR5 | |
| 29 | 8***С | WASHER FLAT 1/2 USS HARD PLT | |
| 30 | 2***Н | VANTAGE I 20" FERTILIZER ARM | |
| 30 | 2***Н | VANTAGE I 20" LH FERT. ARM | |
| 31 | 8***С | BRG CUP LM-67010 | |
| 32 | 8***С | GREASE ZERK STRAIGHT 1/4-28 | |
| 33 | 8***С | 5/8 WAVY-20" TURBO BLADE | |
| 34 | 2***V | COULTER HUB AND CUP ASSY | |
| 35 | 8***С | OIL SEAL DOUBLE LIP | |
| 36 | 8***С | BRG CONE 1.25ID LM-67048 | |
| 37 | 2***D | HUB GREASE CAP | |
| 38 | 2***S | COULTER HUB PACKAGE | |
| 39 | 8***С | RHSNB 1/2-13X1 1/4 GR5 | |
| 40 | 8***С | WASHER SPINDLE - 7/8 | |
| 41 | 8***С | NUT HEX SLOTTED 7/8-14 PLT | |
| 42 | 8***С | PIN COTTER 3/16 X 1 3/4 PLT | |
| 43 | 8***С | NUT HEX FLANGE 1/2-13 GR G PLT | |
| 44 | 8***С | COULTER BLADE 20 FLUTED | |
| 45 | 8***С | NOZZLE SOLIDSTRM H1/4U-SS0040 | |
| 46 | 4***Н | QUICK-ATTACH MNTNG WELDMENT | |
| 47 | 4***D | QUICK-ATTACH CLTR MNT | |
| 48 | 8***С | WASHER FLAT 5/8 HARD ASTMF436 | |
| 49 | 8***С | HHCS 5/8-11X1 3/4 GR5 | |
| 50 | 4***Н | COULTER SETBACK WELDMENT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
