Каталог запасных частей к технике: Great Plains NP4000-1630 (2014). Double Terra-Tine
1
2
3
4
5
6
7
8
8
8
8
9
10
10
10
10
11
12
12
13
14
15
16
17
18
18
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32

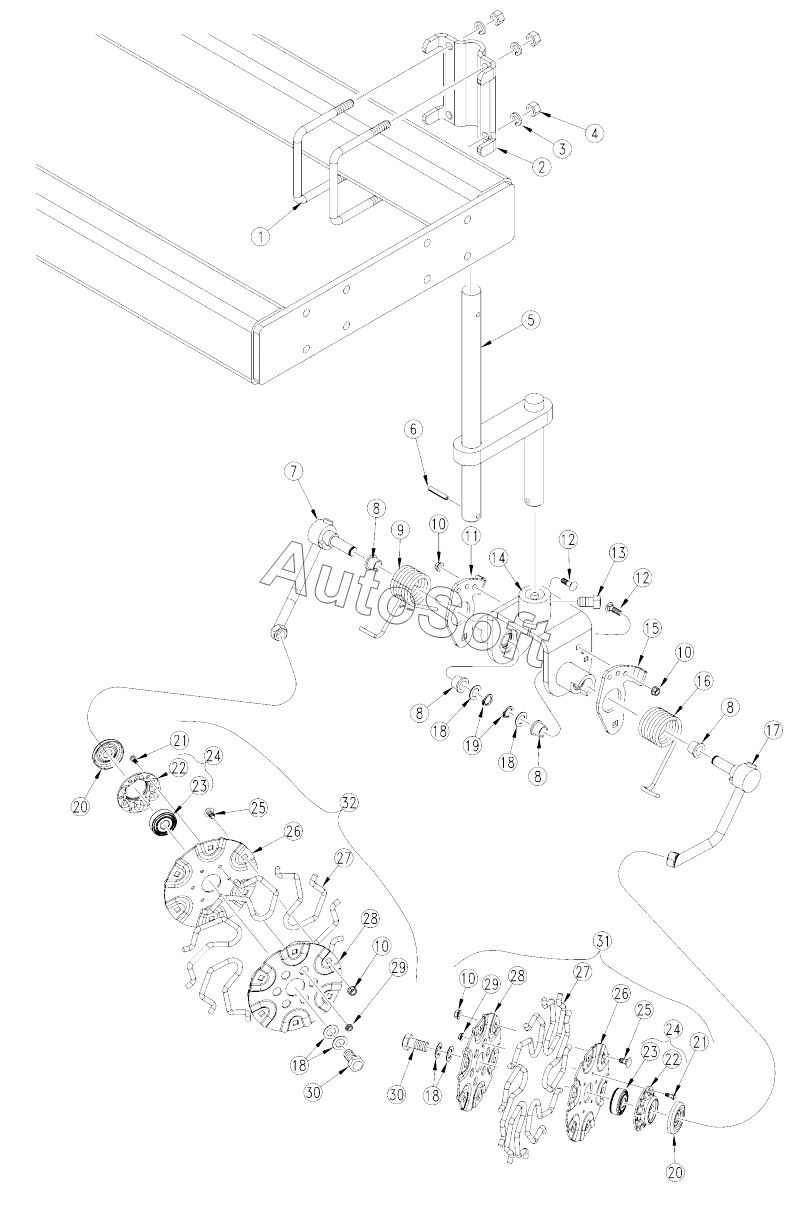

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***С | U-BOLT 5/8-11 X 6 1/32 X 5 3/4 | |
| 2 | 1***D | COULTER CLAMP 6H X 4W | |
| 3 | 8***С | WASHER LOCK SPRING 5/8 PLT | |
| 4 | 8***С | NUT HEX 5/8-11 PLT | |
| 5 | 2***D | END PLATE LEFT | |
| 6 | 8***С | PIN SPIROL 3/8X2 1/2 PLAIN | |
| 7 | 2***Н | ARM SHAFT WELDMENT LH | |
| 8 | 8***С | PARALLEL ARM PIVOT BUSHING | |
| 9 | 2***D | SPRING TERRA-TINE LEFT ASSY | |
| 10 | 8***С | NUT HEX FLANGE 3/8-16 PLT | |
| 11 | 2***D | TERRA-TINE SPRING ADJUSTER LH | |
| 12 | 8***С | RHSNB 3/8-16X1 1/4 GR5 | |
| 13 | 8***С | SET SCREW SQ HD 3/4-10 X 1 1/4 | |
| 14 | 2***Н | NP DBL TERRA TINE MOUNT | |
| 15 | 2***D | TERRA-TINE SPRING ADJUSTER RH | |
| 16 | 2***D | SPRING TERRA-TINE RIGHT ASSY | |
| 17 | 2***Н | ARM SHAFT WELDMENT RH | |
| 18 | 8***С | WASHER 1 1/4 X 3/4 X 18 GA PLT | |
| 19 | 8***С | SNAP RING 3/4 EXTERNAL HEAVY | |
| 20 | 4***D | DD BRG FLANGE DUST COVER | |
| 21 | 8***С | HHCS 1/4-20X5/8 GR5 | |
| 22 | 8***С | HSG RIBB FLG 6BOLT PLT | |
| 23 | 1***V | BRG .760 BORE 205DD | |
| 24 | 2***S | FRONT FLANGE BRG ASSEMBLY | |
| 25 | 8***С | RHSNB 3/8-16X3/4 GR5 | |
| 26 | 2***D | TERRA-TINE FLANGE FRONT | |
| 27 | 8***С | SPRING TERRA-TINE FINGER | |
| 28 | 2***D | TERRA-TINE FLANGE BACK | |
| 29 | 8***С | NUT HEX FLANGE 1/4-20 PLT | |
| 30 | 8***С | HHCS 3/4-10X1 1/2 GR5 | |
| 31 | 2***К | TERRA-TINE WHEEL RH | |
| 32 | 2***К | TERRA-TINE WHEEL LH |
