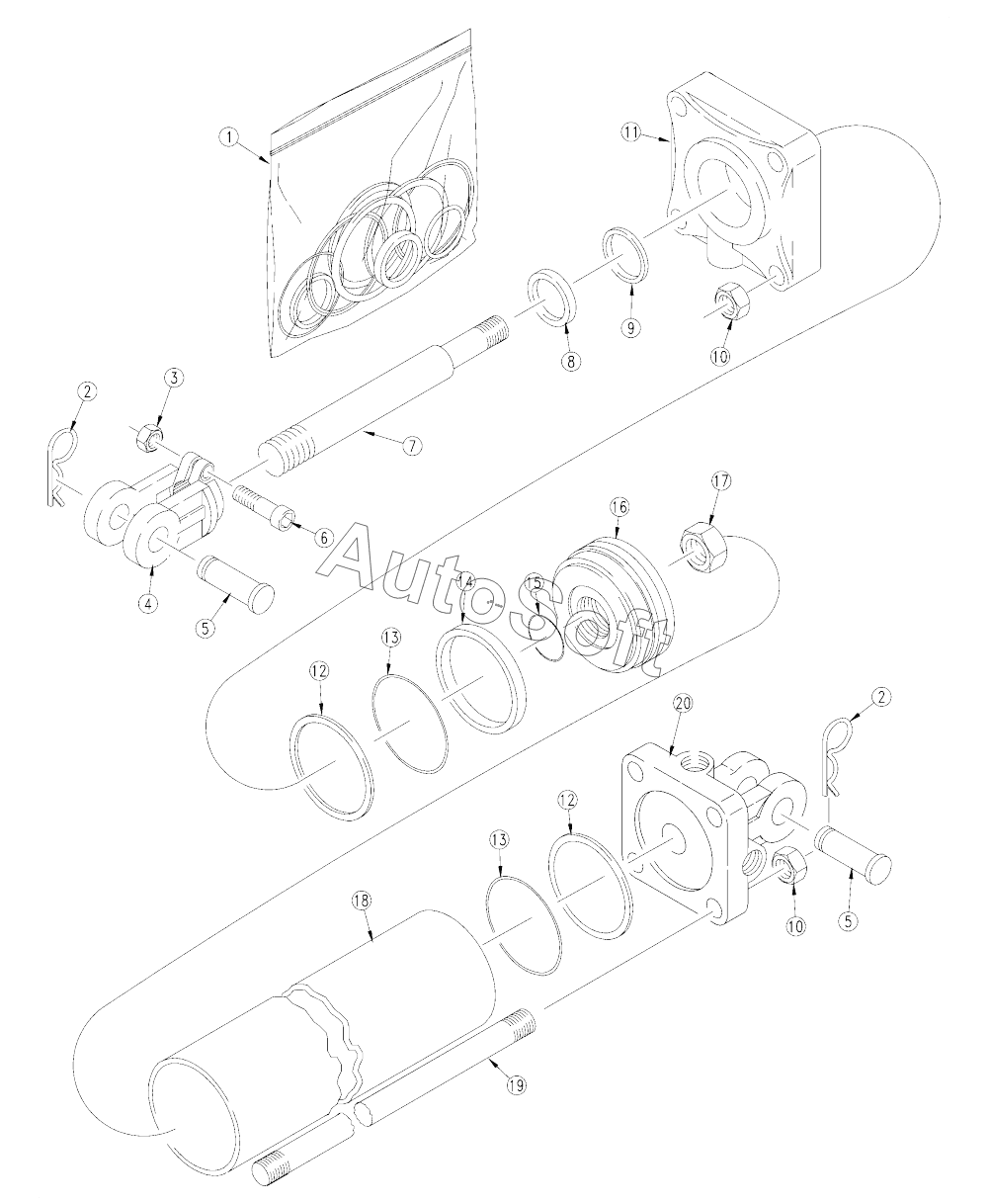

Каталог запасных частей к технике: Great Plains NP4000-1630 (2014). Hydraulic Cylinder (810-723C)
1
2
2
3
4
5
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***С | CYL SEAL KIT MW (5A4104) 3 X 7 | |
| 2 | 2***4 | MW COTTER PIN | |
| 3 | 8***С | NUT HEX 3/8-16 PLAIN | |
| 4 | 1***I | MIDWAY HARDENED CLEVIS ADI | |
| 5 | 8***С | PIN CLEVIS 1 X 3 11/16 GR5 PLT | |
| 6 | 8***С | HHCS 3/8-16X1 3/4 GR5 | |
| 7 | 2***8 | MW ROD 1-1/4 DIA. X 10 STROKE | |
| 8 | M***R | MW WIPER | |
| 9 | U***P | U-CUP | |
| 10 | 2***4 | MW TIE ROD NUT | |
| 11 | 3***2 | MW HEAD 3X1-1/4 ROD PT.E | |
| 12 | B***Y | BACK-UP MIDWAY | |
| 13 | O***Y | O-RING MIDWAY | |
| 14 | C***Y | CROWN SEAL MIDWAY | |
| 15 | M***L | MW PISTON NUT SEAL | |
| 16 | 4***8 | MW PISTON | |
| 17 | 2***4 | MW PISTON NUT 1-14 | |
| 18 | 5***8 | MW TUBE | |
| 19 | 7***8 | MW TIE ROD | |
| 20 | 6***I | MIDWAY ADI BASE |
