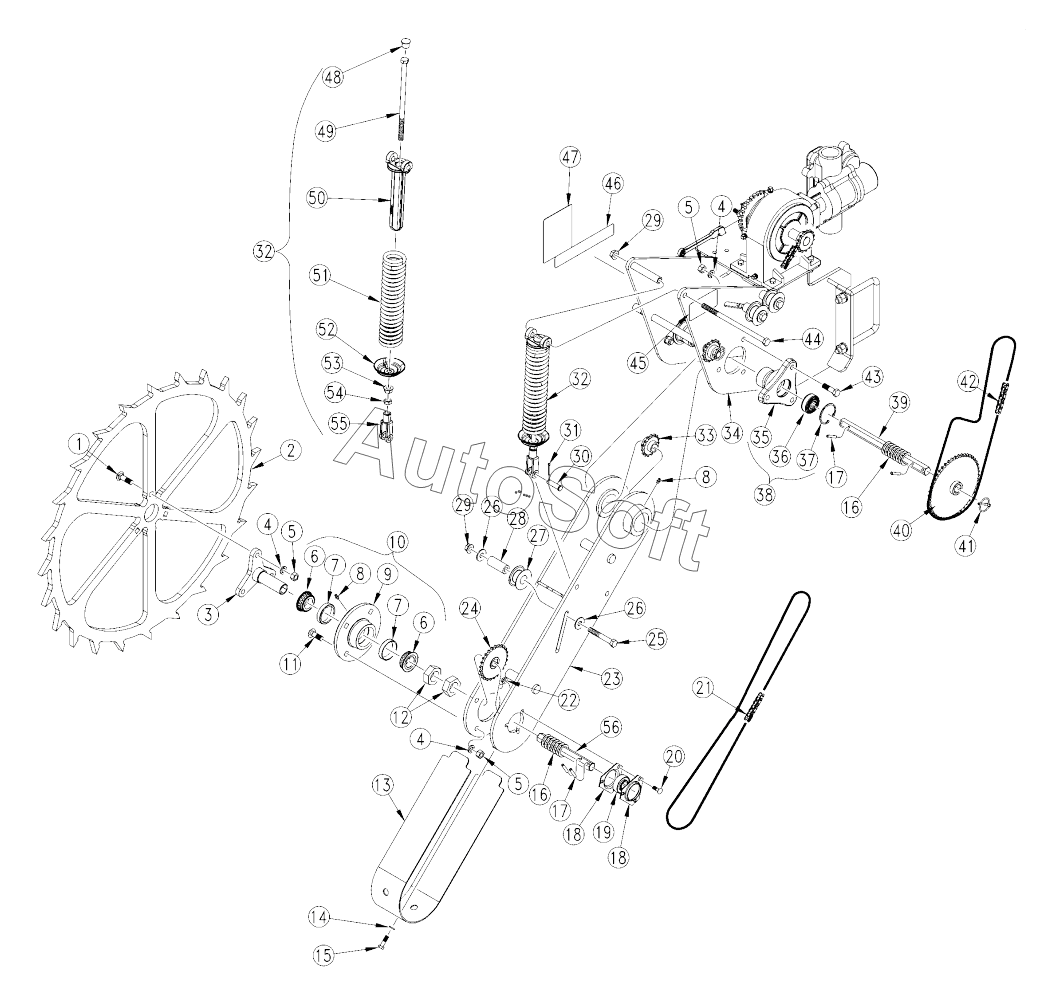

Каталог запасных частей к технике: Great Plains NP4000-1630 (2014). Liquid Fertilizer Ground Drive Assembly
43
30
31
32
32
33
34
35
36
37
38
39
40
41
42
29
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
1
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***С | RHSNB 1/2-13X1 3/4 GR5 | |
| 2 | 4***D | GROUND DRIVE WHEEL | |
| 3 | 4***Н | HUB BOLT ON GROUND DRIVE WHL | |
| 4 | 8***С | WASHER LOCK SPRING 1/2 PLT | |
| 5 | 8***С | NUT HEX 1/2-13 PLT | |
| 6 | 8***С | BRG, DUO-FACE W/SEAL LM67000LA | |
| 7 | 8***С | BRG CUP LM-67010 | |
| 8 | 8***С | GREASE ZERK STRAIGHT 1/4-28 | |
| 9 | 4***D | 4BOLT HUB TAPPERED ROL BRG | |
| 10 | 4***S | 4BOLT HUB ASY TAPPERED ROL BRG | |
| 11 | 8***С | RHSNB 1/2-13X1 1/2 GR5 | |
| 12 | 8***С | NUT HEX JAM 1 1/4-12 PLT | |
| 13 | 4***D | SHIELD GROUND DRIVE ARM | |
| 14 | 8***С | WASHER LOCK SPRING 3/8 PLT | |
| 15 | 8***С | HHCS 3/8-16X1 1/4 GR5 | |
| 16 | 8***С | WASHER MACH 1.50 X 1.00 X 18GA | |
| 17 | 8***С | PIN ROLL 1/4 X 1 1/2 LG PLT | |
| 18 | 8***С | FLANGETTE 52 3-BOLT PLT | |
| 19 | 8***С | BRG 7/8HEXX2.05OD SPH | |
| 20 | 8***С | RHSNB 5/16-18X1 GR5 | |
| 21 | 1***D | CHAIN RL #40 122 PITCHES | |
| 22 | 8***С | NUT HEX FLG TP LK 5/16-18ZNYCR | |
| 23 | 4***Н | GROUND DRIVE ARM | |
| 24 | 4***Н | FERT DRIVE SPKT WLMT | |
| 25 | 8***С | HHCS 1/2-13X3 1/2 GR5 | |
| 26 | 8***С | WASHER FLAT 1/2 USS HARD PLT | |
| 27 | 8***С | IDLER 1 PC 2.38X1.01X1.062 | |
| 28 | 4***D | SPACER | |
| 29 | 8***С | NUT HEX FLG LOCK 1/2-13 PLT | |
| 30 | 8***С | PIN CLEVIS 1/2 X 1 3/4 | |
| 31 | 8***С | PIN COTTER 1/8 X 1 1/4 PLT | |
| 32 | 4***S | GND DRIVE SPRING ASY | |
| 33 | 1***D | SPKT 40C15 7/8 HEX W/ SS HOLES | |
| 34 | 4***Н | MOUNT GROUND DRIVE | |
| 35 | 1***D | 3 BOLT PIVOT CAST W/BRG SEAT | |
| 36 | 1***V | BRG .880 HEX BORE 205DD | |
| 37 | 8***С | SNAP RING INT 2.05 OD | |
| 38 | 1***S | 3 BOLT PIVOT BRG ASSY | |
| 39 | 4***D | SHAFT HEX 7/8 X 12" LONG | |
| 40 | 8***С | SPKT 40C47 X 7/8 HEX BORE | |
| 41 | 8***С | PIN LINCH 3/16 X 1 9/16 LONG | |
| 42 | 1***D | CHAIN RL #40 99 PITCHES | |
| 43 | 8***С | HHCS 1/2-13X1 3/4 GR5 | |
| 44 | 8***С | HHCS 1/2-13X9 1/2 GR5 | |
| 45 | 8***С | DECAL WARNING MOVING CHAIN | |
| 46 | 8***С | DECAL REFLECTOR AMBER 1 1/2X9 | |
| 47 | 8***С | DECAL AG CHEMICALS DANGER | |
| 48 | 8***С | PLUG, SPRING ROD CASTING | |
| 49 | 8***С | HHCS 1/2-13X10 SPTHD GR8 | |
| 50 | 8***С | DRV WHL SPRING TRUNION CASTING | |
| 51 | 8***С | SPRING COMP 2 1/2ODX3/8X12 7/8 | |
| 52 | 1***D | SPRING STOP STAMPING SMALL | |
| 53 | 8***С | NUT HEX FLANGE 1/2-13 GR G PLT | |
| 54 | 8***С | NUT HEX JAM 1/2-13 PLT | |
| 55 | 1***D | ADJ.YOKE END | |
| 56 | 4***D | SHAFT HEX 7/8 X 8 LONG |
