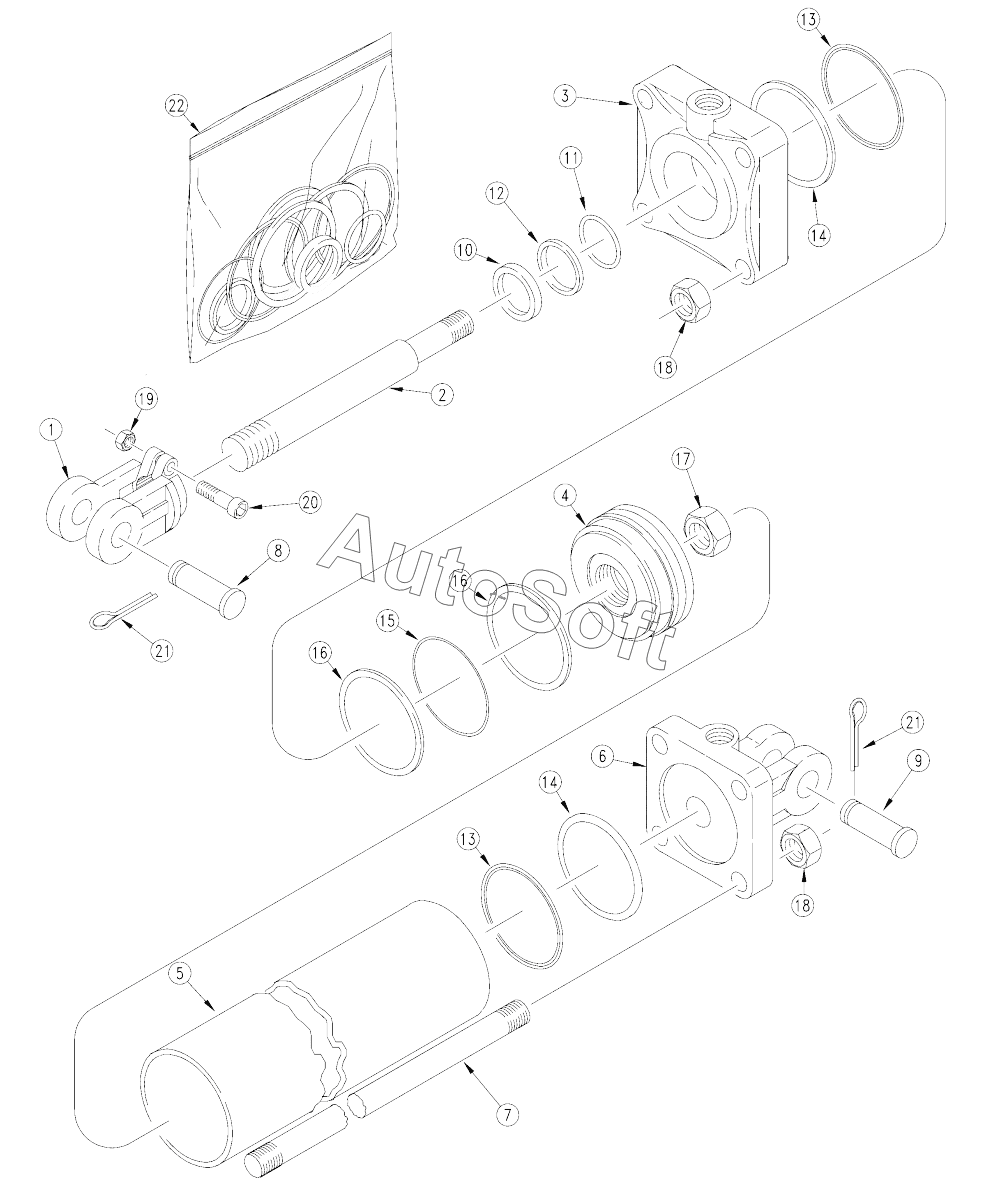

Каталог запасных частей к технике: Great Plains PH-15, PH-20, PFH-15, PFH-20 (2019). Hydraulic Cylinder 4 1/4" x 10" x 1 1/2" (810-202C)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | MIDWAY CLEVIS 1 3/8 | |
| 2 | 2***8 | MW ROD | |
| 3 | 3***2 | HEAD MIDWAY | |
| 4 | 4***8 | MW PISTON | |
| 5 | 5***8 | MIDWAY TUBE F/ 4 1/4 X 10 CYL | |
| 6 | 6***8 | MIDWAY 4 1/4 BASE | |
| 7 | 7***8 | MIDWAY TIE ROD F/ 4 1/4 X 10 | |
| 8 | 8***С | PIN CLEVIS 1 1/4 X 3 3/8 GR5 | |
| 9 | 8***С | PIN CLEVIS 1 1/4 X 3 3/8 GR5 | |
| 10 | W***L | WIPER SEAL | |
| 11 | O***G | O-RING | |
| 12 | B***P | BACK-UP | |
| 13 | O***G | O-RING | |
| 14 | B***P | BACK-UP | |
| 15 | O***G | O-RING | |
| 16 | B***P | BACK-UP | |
| 17 | 2***4 | MW PISTON NUT 1-14 | |
| 18 | 2***9 | RPBY 803-257C | |
| 19 | 2***2 | RPBY 803-234C | |
| 20 | 2***6 | RPBY 802-023C | |
| 21 | 8***С | PIN COTTER 7/32 X 2 | |
| 22 | 8***С | SEAL KIT MW 4.25 CYL 5A7104 |
