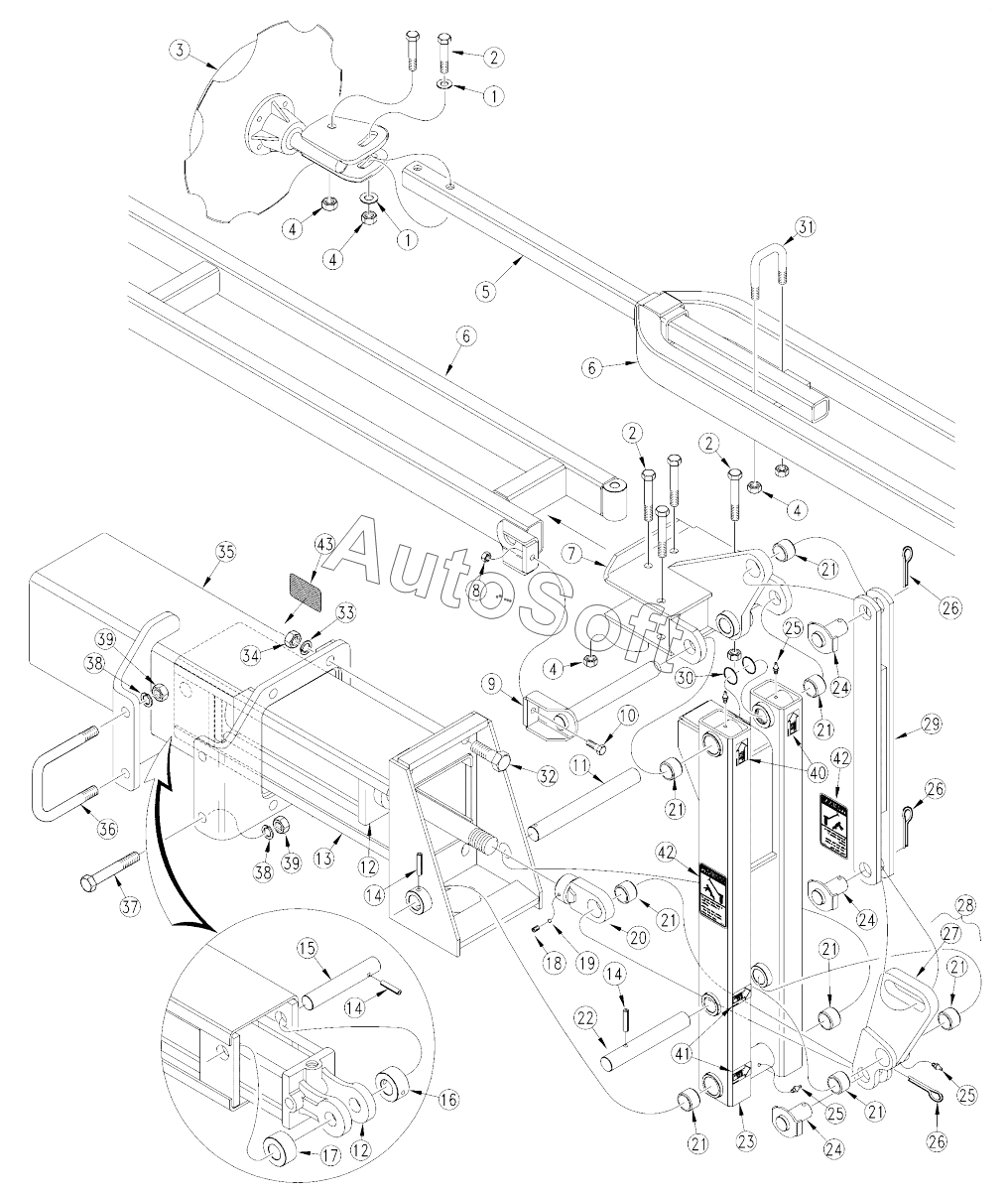

Каталог запасных частей к технике: Great Plains PH-15, PH-20, PFH-15, PFH-20 (2019). Flat Fold Marker (9/30/2002-)
1
1
2
2
2
3
4
4
4
4
5
6
6
6
6
7
8
9
10
11
12
12
13
14
14
14
15
16
17
18
19
20
21
21
21
21
21
21
21
21
22
23
24
24
24
25
25
25
26
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38
39
39
40
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | WASHER FLAT | |
| 2 | 8***C | HHCS | |
| 3 | 1***S | MARKER DISC & HUB ASSEMBLY | |
| 4 | 8***C | NUT LOCK | |
| 5 | 1***D | MARKER TUBE 51 LG | |
| 6 | 1***H | 6 ROW 2ND STAGE ARM WMNT | |
| 6 | 1***H | 8 ROW 2ND STAGE ARM WMNT | |
| 7 | 1***H | 2ND STAGE MOUNT WMNT | |
| 8 | 8***C | NUT LOCK | |
| 9 | 1***H | 2ND STAGE MOUNT PIN | |
| 10 | 8***C | HHCS | |
| 11 | 1***D | 1ST STAGE MOUNTING PIN | |
| 12 | 8***C | CYL 2.5X10X1.12 ROD (TIE) | |
| 13 | 1***H | PLANTER MARKER MOUNT WMNT | |
| 14 | 8***C | PIN ROLL | |
| 15 | 1***D | 818-682C LUG PIN | |
| 16 | 1***D | CYLINDER SPACER W/ HOLE | |
| 17 | 1***D | CYLINDER SPACER | |
| 18 | 8***C | SCREW SET 1/4-28X1/4 KNL CUP | |
| 19 | 8***C | THREAD PROTECTOR - DELRIN | |
| 20 | 1***H | CYLINDER TANG WMNT | |
| 21 | 8***C | 1 1/4X1 X3/4HDR BUSHING | |
| 22 | 1***D | CYLINDER LINK PIN | |
| 23 | 1***H | 1ST STAGE ARM WELDMENT | |
| 24 | 1***H | CYL. PIVOT PIN WMNT | |
| 25 | 8***C | GREASE ZERK STRAIGHT | |
| 26 | 8***C | PIN COTTER | |
| 27 | 1***E | PIVOT LINK WELDMENT | |
| 28 | 1***S | PIVOT LINK BUSHING ASSY | |
| 29 | 1***H | TRANSFER LINK WMNT | |
| 30 | 8***C | O-RING 1 ID X 1 1/4 OD X 1/8 | |
| 31 | 8***C | U-BOLT 1/2-13 1 17/32 X 2 3/4 | |
| 32 | 8***C | HHCS 5/8-11X1 3/4 GR5 | |
| 33 | 8***C | WASHER LOCK SPRING | |
| 34 | 8***C | NUT HEX | |
| 35 | 1***H | MARKER MOUNT WLMT LH | |
| 35 | 1***H | MARKER MOUNT WLMT RH | |
| 36 | 8***C | U-BOLT 5/8-11 X 4 1/32 X 6 | |
| 37 | 8***C | HHCS 5/8-11X7 GR5 | |
| 38 | 8***C | WASHER LOCK SPRING | |
| 39 | 8***C | NUT HEX | |
| 40 | 8***C | DECAL GREASE | |
| 41 | 8***C | DECAL GREASE | |
| 42 | 8***C | DECAL WARNING PINCH/CRUSH MRKR | |
| 43 | 8***C | DECAL RED REFLECTOR |
