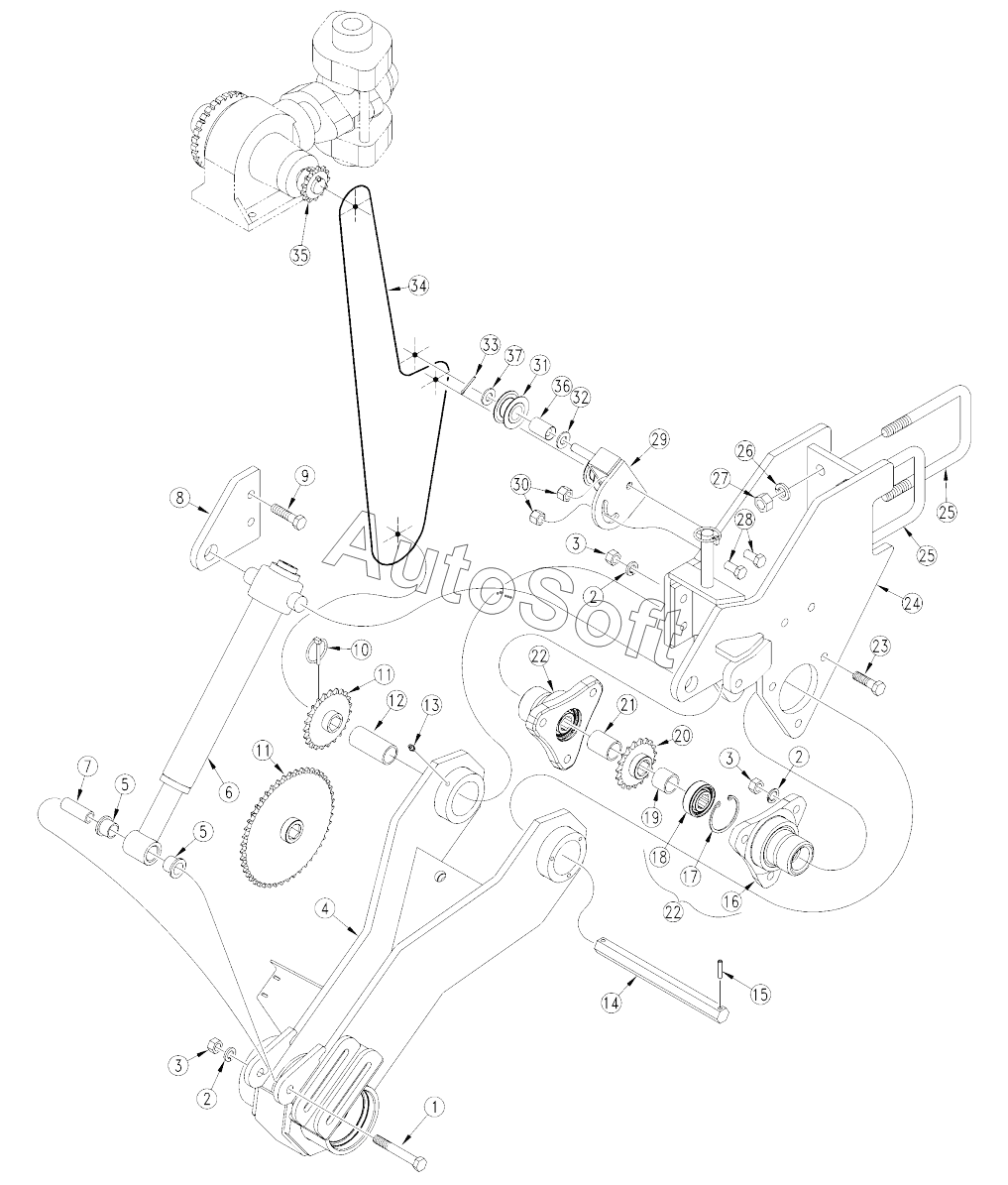

Каталог запасных частей к технике: Great Plains PH-15, PH-20, PFH-15, PFH-20 (2019). Gauge Wheel Drive
1
2
2
2
3
3
3
4
5
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***C | HHCS | |
| 2 | 8***C | WASHER LOCK SPRING | |
| 3 | 8***C | NUT HEX | |
| 4 | 1***H | DEPTH CONTROL G.W. ARM WLMT | |
| 5 | 8***C | PARALLEL ARM PIVOT BUSHING | |
| 6 | 1***H | GAUGE WHEEL SPRING WELDMENT | |
| 7 | 1***D | G.W. SPRING SPACER TUBE | |
| 8 | 1***D | GW SPRING WLDMT MOUNTING PLATE | |
| 9 | 8***C | HHCS 1/2-13X2 GR5 | |
| 10 | 8***C | PIN LINCH | |
| 11 | 8***C | SPKT 40C23 X 7/8 HEX BORE | |
| 11 | 8***C | SPKT 40C47 X 7/8 HEX BORE | |
| 12 | 1***D | SPACER TUBE 1 ID X 2 13/16 | |
| 13 | 8***C | GREASE ZERK STRAIGHT | |
| 14 | 1***D | SHAFT, 7/8 HEX, GW UPPER | |
| 15 | 8***C | PIN, ROLL 1/4 X 1 1/4 LONG | |
| 16 | 1***D | 3 BOLT PIVOT CAST W/BRG SEAT | |
| 17 | 8***C | SNAP RING INT 2.05 OD | |
| 18 | 1***V | BRG .880 HEX BORE 205DD | |
| 19 | 1***D | SPACER TUBE 1 ID X 1.03 | |
| 20 | 8***C | SPKT 40C19 X 7/8 HEX BORE | |
| 21 | 1***D | SPACER TUBE 1 ID X 1.63 | |
| 22 | 1***S | 3 BOLT PIVOT BRG ASSY | |
| 23 | 8***C | HHCS | |
| 24 | 1***H | DRIVE WHEEL MOUNT WELDMENT | |
| 25 | 8***C | U-BOLT 5/8-11 X 4 1/32 X 6 1/2 | |
| 26 | 8***C | WASHER LOCK SPRING | |
| 27 | 8***C | NUT HEX | |
| 28 | 8***C | HHCS | |
| 29 | 1***H | IDLER WELDMENT (SHORT) | |
| 30 | 8***C | NUT HEX NYLOCK 5/8-11 PLT | |
| 31 | 8***C | IDLER 1 PC 2.38X1.01X1.062 | |
| 32 | 8***C | WASHER FLAT | |
| 33 | 8***C | PIN COTTER 7/64 X 1 LONG | |
| 34 | 1***D | CHAIN RL #40 120 PITCHES | |
| 35 | 8***C | SPKT 40B13 X 1 BORE W/KW & SS | |
| 36 | 1***D | TUBE RND 1 OD X 7/32W X 1.56 | |
| 37 | 8***C | WASHER FLAT |
