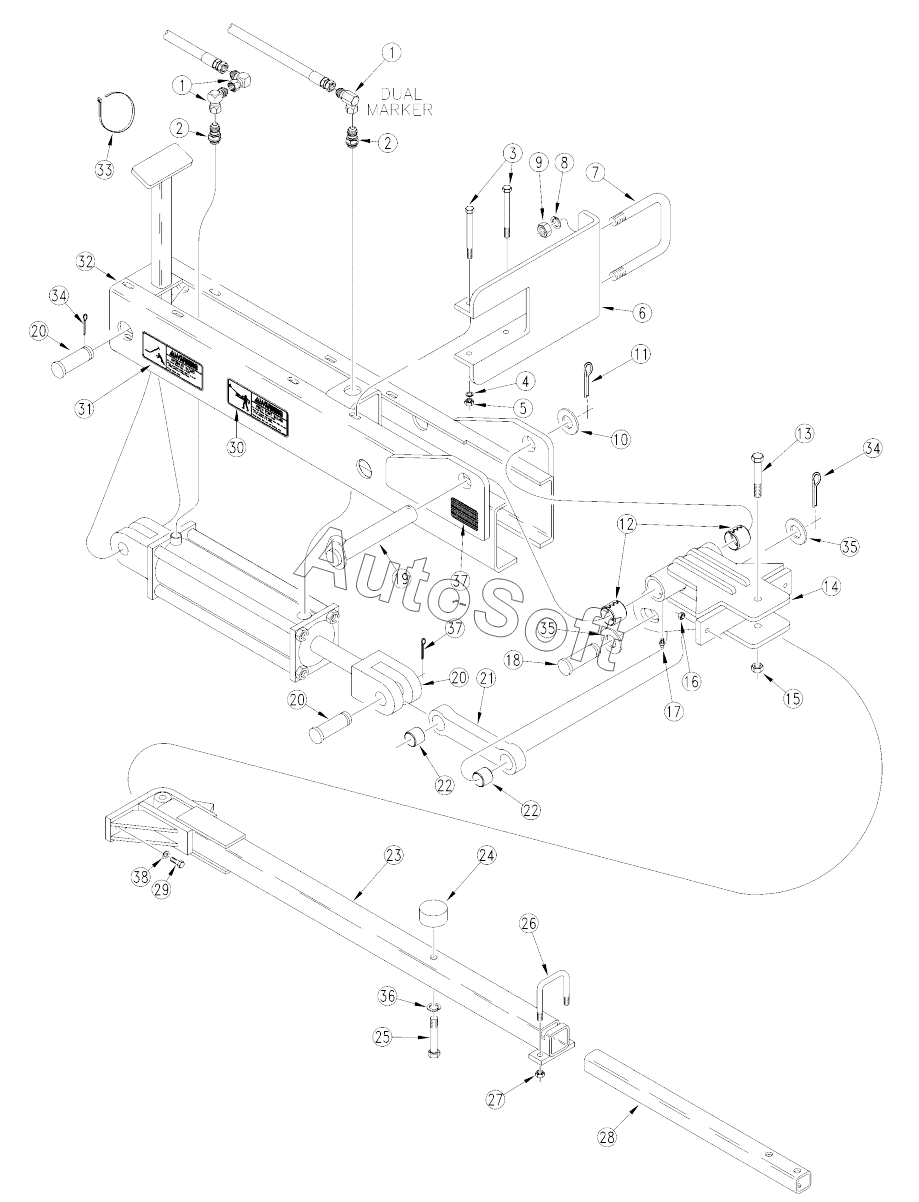

Каталог запасных частей к технике: Great Plains CPH12, CPH15, CPH20 (2020). Marker Assembly (Applies to CPH12 (1994+) only)
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***С | EL 9/16MJIC 9/16FJIC | |
| 2 | 8***С | AD 9/16MORB 9/16MJIC | |
| 3 | 8***С | HHCS 3/8-16X5 GR5 | |
| 4 | 8***С | WASHER LOCK SPRING 3/8 PLT | |
| 5 | 8***С | NUT HEX 3/8-16 PLT | |
| 6 | 1***Н | MARKER MOUNTING BRACKET WLMT | |
| 7 | 8***С | U-BOLT 5/8-11 X 4 X 5 1/4 | |
| 8 | 8***С | WASHER LOCK SPRING 5/8 PLT | |
| 9 | 8***С | NUT HEX 5/8-11 PLT | |
| 10 | 8***С | WASHER FLAT 1 1/4 USS PLT | |
| 11 | 8***С | PIN COTTER 7/32 X 2 | |
| 12 | 8***С | BUSH1 1/20DX1 1/4IDX1 1/4LG GG | |
| 13 | 8***С | HHCS 1/2-13X3 1/4 GR5 | |
| 14 | 1***Н | MARKER HINGE WELDMENT | |
| 15 | 8***С | NUT HEX NYLOCK 1/2-13 | |
| 16 | 8***С | NUT LOCK 5/16-18 PLT | |
| 17 | 8***С | GREASE ZERK STRAIGHT 1/4-28 | |
| 18 | 8***С | PIN CLEVIS 1 X 2 1/4 GR5 PLT | |
| 19 | 1***Н | MARKER PIVOT PIN WLMT | |
| 20 | 8***С | CYL 2X14X1.12 ROD (TIE ROD) | |
| 21 | 1***D | MARKER LINK ARM | |
| 22 | 8***С | BUSHING CYL 1 1/4 X 1 X 1 | |
| 23 | 1***Н | MARKER ARM WELDMENT | |
| 24 | 8***С | RD BUMP STOP 2 X 1 X 1/2-13 | |
| 25 | 8***С | HHCS 1/2-13X2 1/2 GR5 | |
| 26 | 8***С | U-BOLT 3/8-16 X 2 X 2 3/4 | |
| 27 | 8***С | NUT LOCK 3/8-16 NYLON INSERT | |
| 28 | 1***D | MARKER DISC MOUNTING TUBE | |
| 29 | 8***С | HHCS 5/16-18X1 1/2 GR5 | |
| 30 | 8***С | DECAL WARNING PINCH/SHEAR HAZ | |
| 31 | 8***С | DECAL WARNING OVERHEAD MKR HAZ | |
| 32 | 1***Н | MARKER CYLINDER CHANNEL WLMT | |
| 33 | 8***С | CABLE TIE 22.2 LONG REL. | |
| 34 | 8***С | PIN COTTER 3/16 X 2 | |
| 35 | 8***С | WASHER FLAT 1 USS PLT | |
| 36 | 8***С | WASHER LOCK SPRING 1/2 PLT | |
| 37 | 8***С | DECAL AMBER REFLECTOR | |
| 38 | 8***С | WASHER FLAT 5/16 SAE PLT |
