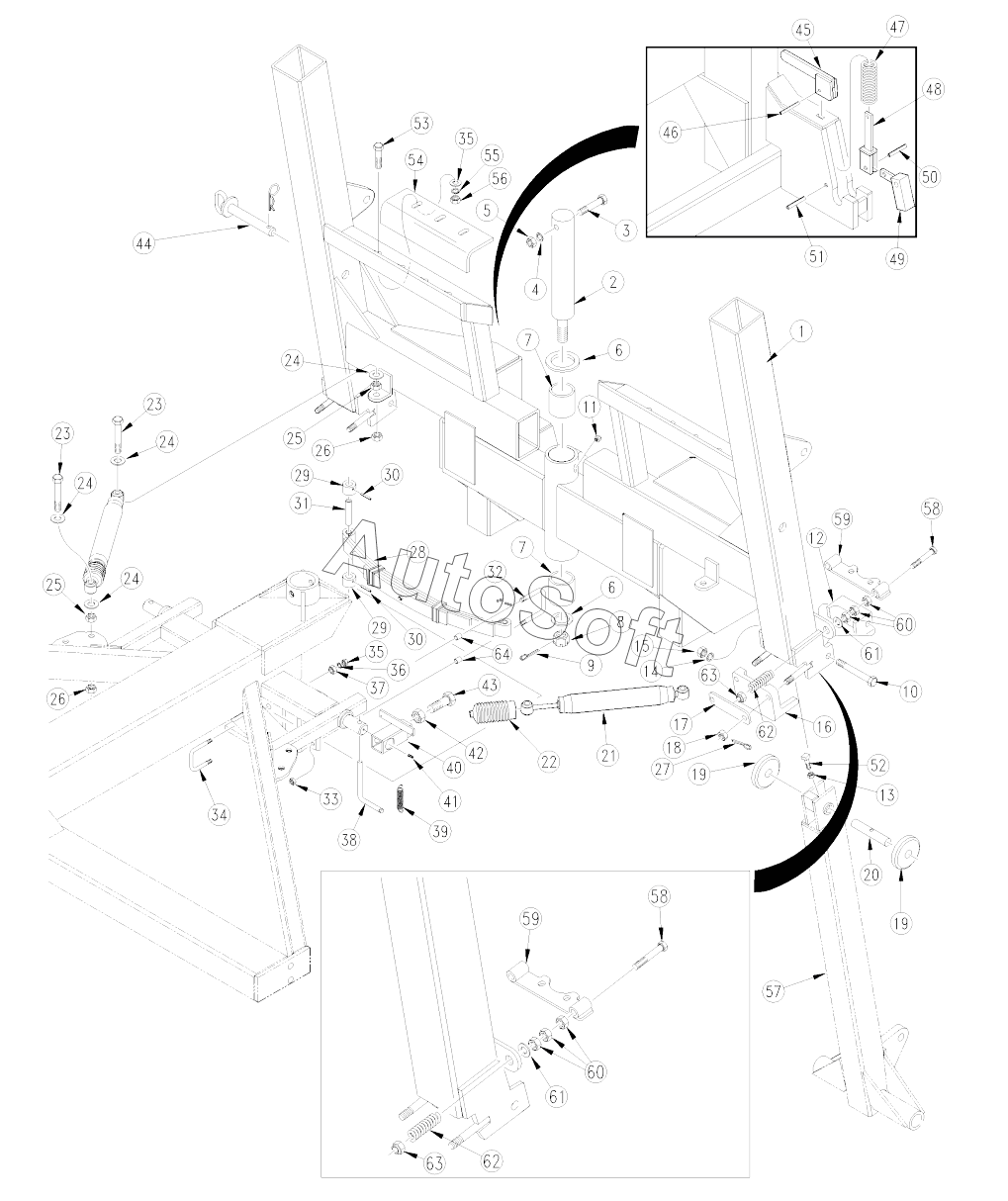

Каталог запасных частей к технике: Great Plains CPH12, CPH15, CPH20 (2020). Main Frame
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
35
35
59
59
59
64
63
63
62
62
61
61
60
60
59
59
59
59
59
59
59
59
59
34
58
58
57
57
56
55
54
53
10
17
16
15
14
13
12
12
11
18
9
8
7
7
6
6
5
4
3
2
26
26
33
32
31
30
30
29
29
28
28
27
1
25
25
24
24
24
24
23
23
22
21
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Н | PULL HITCH AXLE FRAME | |
| 2 | 2***D | PIVOT SHAFT | |
| 3 | 8***С | HHCS 7/8-9X5 1/2 GR5 | |
| 4 | 8***С | WASHER LOCK SPRING 7/8 PLT | |
| 5 | 8***С | NUT HEX 7/8-9 PLT | |
| 6 | 1***D | REPLACED BY 804-102C | |
| 7 | 8***С | BRONZE PIVOT BEARING 3.25 I.D. | |
| 8 | 8***С | NUT HEX SLOTTED 1 1/4 - 7 | |
| 9 | 8***С | PIN COTTER 5/16 X 2 1/2 | |
| 10 | 8***С | HHCS 3/4-10X7 GR5 | |
| 11 | 8***С | GREASE ZERK STRAIGHT 1/4-28 | |
| 12 | 8***С | 20 FT CPH SLIDE BLOCK | |
| 12 | 8***С | 15FT CPH SLIDE BLOCK | |
| 13 | 8***С | NUT HEX JAM 3/8-16 PLT | |
| 14 | 8***С | WASHER LOCK SPRING 3/4 PLT | |
| 15 | 8***С | NUT HEX 3/4-10 PLT | |
| 16 | 8***С | FRONT SLIDE BLOCK | |
| 17 | 1***D | FRONT SLIDE BLOCK BACK PLATE | |
| 18 | 8***С | NUT HEX SLOTTED 5/8-11 PLT GR5 | |
| 19 | 1***D | UPPER ROLLER MACHINED | |
| 20 | 1***D | UPPER ROLLER SHAFT | |
| 21 | 8***С | CYLINDER STABILIZER | |
| 22 | 8***С | STABILIZER CYL. BOOT | |
| 23 | 8***С | HHCS 5/8-11X3 GR5 | |
| 24 | 8***С | WASHER FLAT 5/8 SAE PLT | |
| 25 | 8***С | NUT HEX JAM 5/8-11 PLT | |
| 26 | 8***С | NUT LOCK 5/8-11 PLT | |
| 27 | 8***С | PIN COTTER 3/16 X 1 1/4 PLT | |
| 28 | 8***С | SPRING LEAF | |
| 28 | 8***С | SPRING LEAF 4 LEAVES | |
| 29 | 1***D | ROLLER STOP | |
| 30 | 8***С | PIN ROLL 1/4X1 3/4 | |
| 31 | 1***D | ROLLER STOP PIN | |
| 32 | 8***С | U-BOLT 3/8-16 X 1 7/8 X 8 GR 5 | |
| 33 | 8***С | NUT LOCK 3/8-16 PLT | |
| 34 | 8***С | U-BOLT 1/2-13 X 1 13/16 ХЗ 3/4 | |
| 35 | 8***С | NUT HEX 5/8-11 PLT | |
| 36 | 8***С | WASHER LOCK SPRING 1/2 PLT | |
| 37 | 8***С | NUT HEX 1/2-13 PLT | |
| 38 | 1***D | FRAME SPRING ROD | |
| 39 | 8***С | PIVOT STOP SPRING | |
| 40 | 1***Н | PIVOT LOCK | |
| 41 | 8***С | SCREW SET SH 3/8-16X3/8 TYPE C | |
| 42 | 8***С | NUT HEX JAM 1-8 PLT | |
| 43 | 8***С | HHCS 1-8X4 GR5 FTHD | |
| 44 | 8***С | PIN HITCH 1 X 6 W/HAIRPIN | |
| 45 | 1***Н | LOCK HANDLE WELDMENT | |
| 46 | 8***С | PIN ROLL 1/4 X 1 PLATED | |
| 47 | 8***С | SPRING LEVER | |
| 48 | 1***Н | SPRING LEVER WELDMENT | |
| 49 | 1***Н | PIN LOCK WELDMENT | |
| 50 | 1***D | PIN LOCK PIVOT PIN | |
| 51 | 8***С | PIN SPIROL 1/2X2 1/2 PLAIN | |
| 52 | 8***С | SCREW SET SQ HD 3/8-16 X 3/4CP | |
| 53 | 8***С | HHCS 5/8-11X2 GR5 | |
| 54 | 1***D | WEIGHT BRKT ADJUSTMENT LEG | |
| 55 | 8***С | WASHER LOCK SPRING 5/8 PLT | |
| 56 | 8***С | WASHER FLAT 5/8 USS PLT | |
| 57 | 1***Н | INNER AXLE SLIDE TUBE WLDT-20 | |
| 57 | 1***Н | INNER AXLE SLIDE TUBE WELDMENT | |
| 58 | 8***С | HHCS 1/2-13X5 1/2 FTHD | |
| 59 | 1***Н | 3 1/4 & 3 1/2 CYL BRACE WLMT | |
| 59 | 1***Н | 3 CYL BRACE WLMT | |
| 59 | 1***Н | 4 CYL BRACE WLMT | |
| 59 | 1***Н | 4 1/4 CYL BRACE WLMT | |
| 60 | 8***С | NUT HEX JAM 1/2-13 PLT | |
| 61 | 8***С | WASHER FLAT 1/2 USS PLT | |
| 62 | 8***С | SPRING DIE 1OD X 1/2ID X 1 3/4 | |
| 63 | 8***С | NUT HEX NYLOCK 1/2-13 | |
| 64 | 1***D | LONG 1X12 PW HANDLE SPACER TB |
