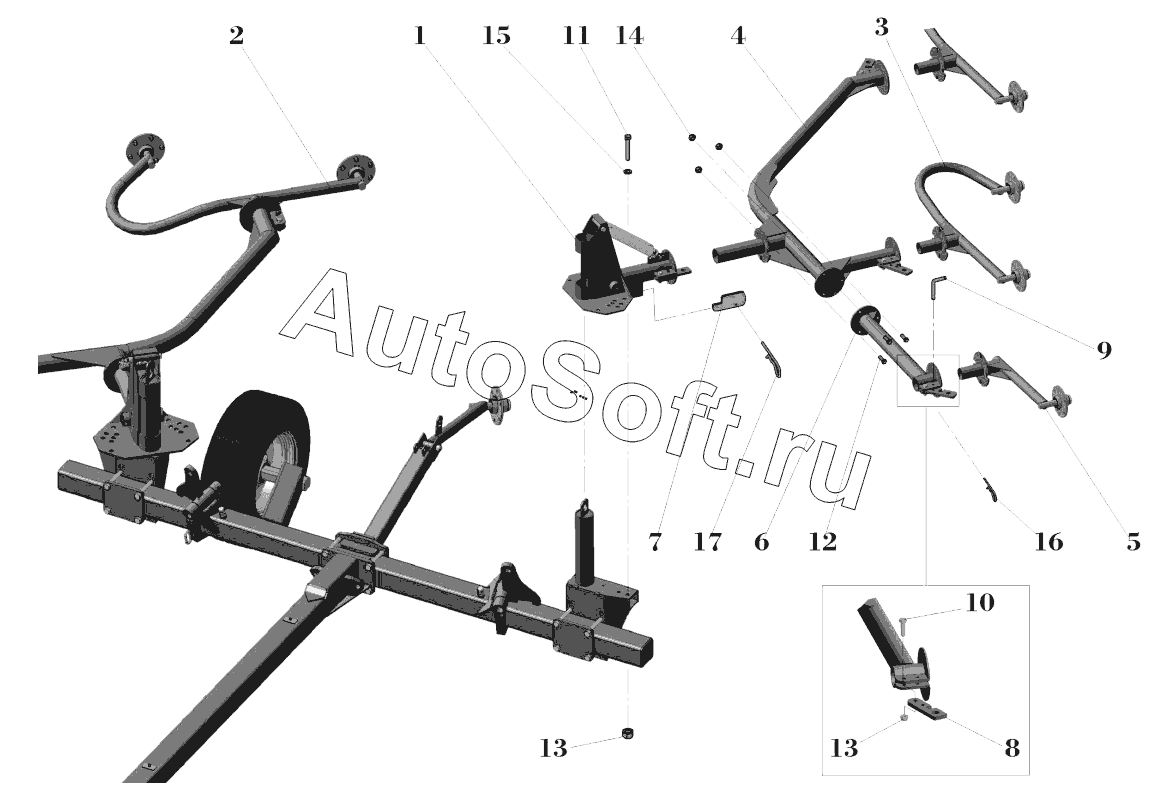

Каталог запасных частей к технике: Навигатор-Новое машиностроение H90-V8, H90-V10 (2016). Сборка навесок для H90-V10
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Навеска боковой секции | |
| 2 | 2***7 | Подвеска тандемная правая | |
| 3 | 2***8 | Подвеска тандемная левая | |
| 4 | 2***8 | Боковая рама RP-4 | |
| 5 | 2***9 | Подвеска на одно рабочее колесо | |
| 6 | 2***1 | Удлинитель боковой рамы | |
| 7 | 2***2 | Замок страховочный | |
| 8 | 2***3 | Замок | |
| 9 | 2***5 | Палец | |
| 10 | 0***6 | Болт | |
| 11 | 0***6 | Болт | |
| 12 | 0***3 | Болт | |
| 13 | 0***4 | Гайка | |
| 14 | 0***6 | Гайка | |
| 15 | 0***5 | Шайба | |
| 16 | 1***3 | Шплинт пружинный игольчатый | |
| 17 | 1***0 | Шплинт пружинный игольчатый |
