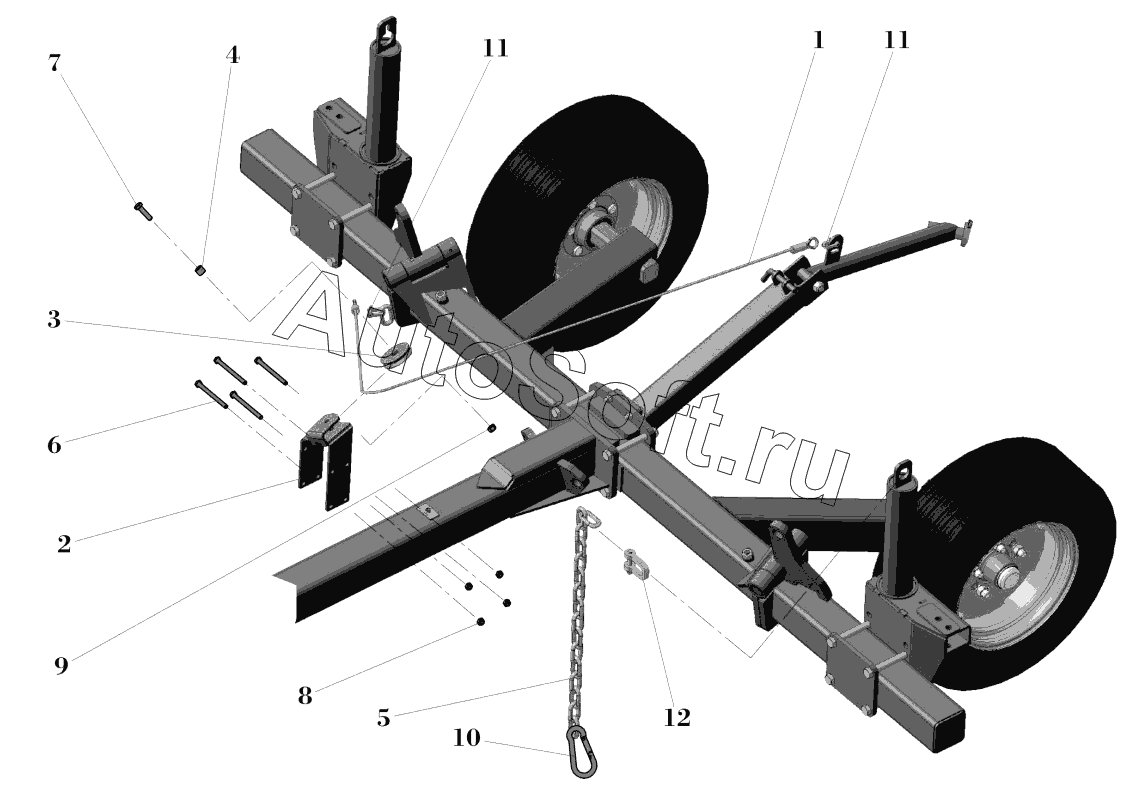

Каталог запасных частей к технике: Навигатор-Новое машиностроение H90-V8, H90-V10 (2016). Установка тросика
1
2
3
4
5
6
7
8
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Трос в сборе | |
| 2 | 2***0 | Кронштейн блока | |
| 3 | 2***1 | Шкив | |
| 4 | 2***1 | Втулка | |
| 5 | 2***2 | Цепь | |
| 6 | 0***0 | Болт | |
| 7 | 0***5 | Болт | |
| 8 | 0***0 | Гайка | |
| 9 | 0***2 | Гайка | |
| 10 | 2***0 | Карабин | |
| 11 | 6***1 | Скоба такелажная | |
| 12 | 6***8 | Скоба такелажная |
