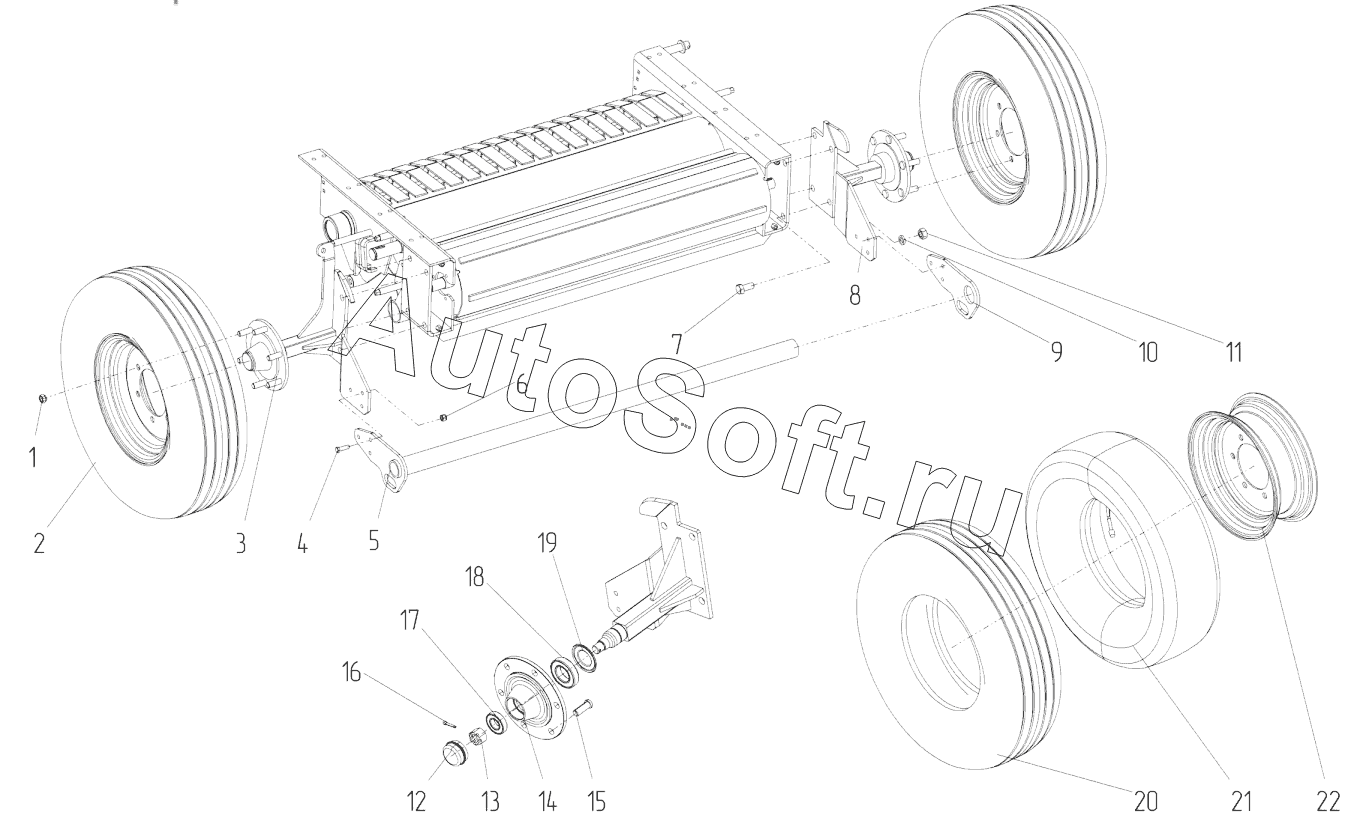

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Колеса опорные
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Гайка | |
| 2 | 1***0 | Колесо в сборе с шиной | |
| 3 | R***0 | Ступица колеса правая | |
| 4 | 0***8 | Болт М1240 | |
| 5 | J***0 | Траверса | |
| 6 | 0***0 | Гайка М12 | |
| 7 | 0***1 | Болт | |
| 8 | J***0 | Ступица колеса левая | |
| 9 | J***1 | Пластина кронштейна | |
| 10 | 0***0 | Шайба | |
| 11 | 0***0 | Гайка | |
| 12 | 1***2 | Крышка ступицы | |
| 13 | 0***0 | Гайка | |
| 14 | 1***1 | Ступица колеса | |
| 15 | Б***5 | Болт | |
| 16 | 0***0 | Шплинт | |
| 17 | 0***6 | Подшипник | |
| 18 | 0***9 | Подшипник | |
| 19 | 1***0 | Манжета | |
| 20 | 1***2 | Шина | |
| 21 | 1***3 | Камера | |
| 22 | 1***1 | Колесо |
