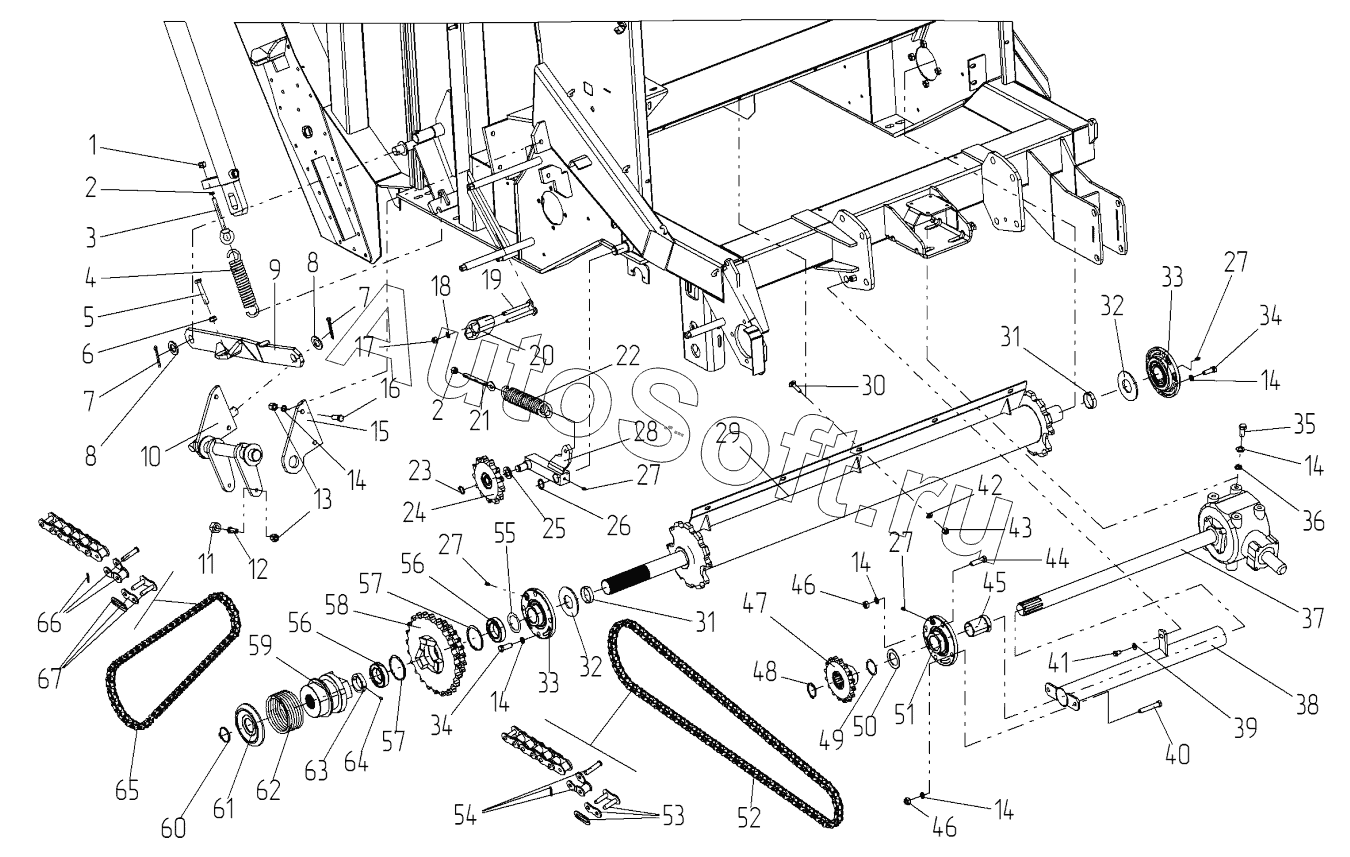

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Привод пресс-подборщика
42
50
49
48
47
46
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
34
58
57
57
56
56
55
54
53
52
9
17
16
15
14
14
14
14
14
14
13
12
11
10
18
8
8
7
7
6
5
4
3
2
2
1
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Гайка | |
| 2 | 0***9 | Гайка | |
| 3 | R***1 | Стержень тяги | |
| 4 | 1***5 | Пружина | |
| 5 | 0***8 | Болт | |
| 6 | 0***6 | Гайка | |
| 7 | 0***0 | Шплинт | |
| 8 | 0***0 | Шайба | |
| 9 | R***5 | Рычаг расцепления | |
| 10 | R***0 | Группа расцепления | |
| 11 | 2***8 | Ролик механизма расцепления | |
| 12 | 0***0 | Винт | |
| 13 | 0***7 | Гайка | |
| 14 | 0***2 | Шайба Гровера O12 | |
| 15 | 2***8 | Плита | |
| 16 | 0***8 | Болт М1240 | |
| 17 | 0***0 | Гайка | |
| 18 | 2***0 | Пластина натяжителя | |
| 19 | R***0 | Перемычка | |
| 20 | R***0 | Натяжитель | |
| 21 | 0***5 | Винт | |
| 22 | 1***1 | Пружина натяжителя цепи | |
| 23 | 0***0 | Кольцо стопорное | |
| 24 | R***3 | Звездочка натяжения цепи | |
| 25 | 0***0 | Шайба | |
| 26 | 0***5 | Кольцо стопорное 025 | |
| 27 | 0***6 | Масленка | |
| 28 | R***9 | Кронштейн натяжителя цепи | |
| 29 | J***0 | Вал ведущий | |
| 30 | 0***0 | Болт | |
| 31 | 2***4 | Кольцо дистанционное | |
| 32 | 0***0 | Шайба | |
| 33 | 0***5 | Опора с подшипником | |
| 34 | 0***3 | Болт | |
| 35 | 0***8 | Болт М1240 | |
| 36 | 0***1 | Шайба 12 | |
| 37 | 3***1 | Редуктор | |
| 38 | R***4 | Защита вала редуктора | |
| 39 | 0***0 | Шайба гров. 10 | |
| 40 | 0***6 | Болт | |
| 41 | 0***3 | Болт М10х20 | |
| 42 | 0***2 | Шайба O8 | |
| 43 | 0***9 | Гайка | |
| 44 | 0***5 | Болт М12х45 | |
| 45 | 0***2 | Втулка | |
| 46 | 0***6 | Гайка | |
| 47 | R***7 | Венец ведущий для цепи | |
| 48 | 0***0 | Кольцо стопорное | |
| 49 | 3***3 | Шайба 40,2х50х0,5 | |
| 50 | 3***4 | Кольцо регулировочное | |
| 51 | 0***1 | Опора сподшипником | |
| 52 | 1***9 | Цепь | |
| 53 | 1***1 | Звено соединительное | |
| 54 | 1***0 | Звено переходное | |
| 55 | 3***6 | Кольцо регулировочное | |
| 56 | 0***5 | Подшипник | |
| 57 | 0***5 | Кольцо стопорное | |
| 58 | R***0 | Полумуфта кулачковая фиксированная для цепи | |
| 59 | R***9 | Полумуфта кулачковая скользящая | |
| 60 | 0***5 | Кольцо стопорное | |
| 61 | 2***2 | Тарелка | |
| 62 | 1***1 | Пружина включения кулачковой муфты | |
| 63 | 2***5 | Кольцо | |
| 64 | 0***1 | Винт | |
| 65 | 1***1 | Цепь | |
| 66 | 1***1 | Звено переходное | |
| 67 | 1***0 | Звено соединительное |
