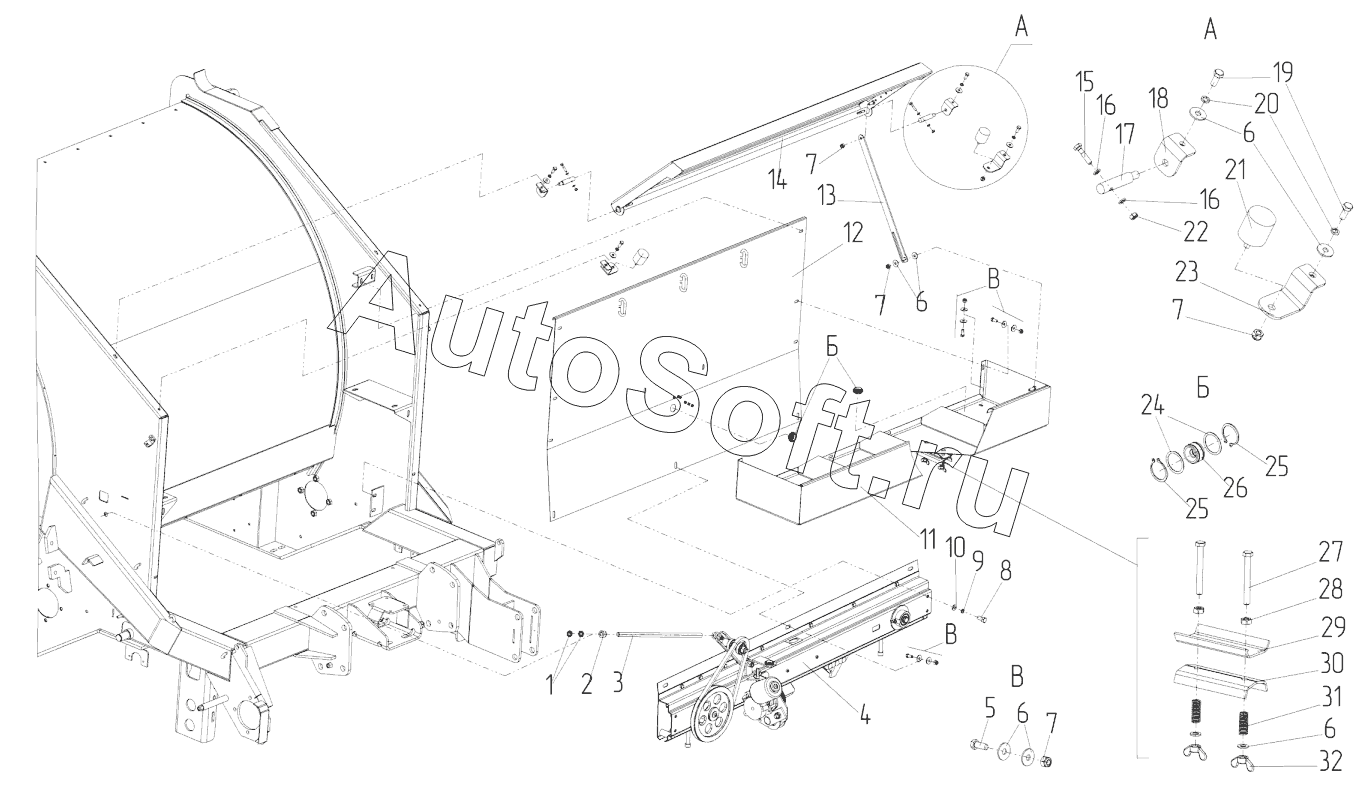

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Система обвязки шпагатом
17
32
31
30
29
28
27
26
25
25
24
23
22
21
20
19
18
1
16
16
15
14
13
12
11
10
9
8
7
7
7
7
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Гайка | |
| 2 | 0***0 | Гайка | |
| 3 | 4***1 | Шпилька | |
| 4 | J***0 | Механизм нитеувязочный в сборе | |
| 5 | 0***0 | Болт | |
| 6 | 0***2 | Шайба O8 | |
| 7 | 0***5 | Гайка М8 | |
| 8 | 0***4 | Болт | |
| 9 | 0***0 | Шайба гров. 10 | |
| 10 | 0***6 | Шайба 1021 | |
| 11 | J***0 | Полка в сборе | |
| 12 | J***0 | Кожух передний в сборе | |
| 13 | J***5 | Фиксатор крышки | |
| 14 | J***0 | Крышка короба для шпагата | |
| 15 | 0***1 | Болт | |
| 16 | 0***8 | Шайба | |
| 17 | J***4 | Ось | |
| 18 | J***0 | Кронштейн крышки | |
| 19 | 0***0 | Болт | |
| 20 | 0***8 | Шайба Гровера O8 | |
| 21 | 1***0 | Виброопора | |
| 22 | 0***5 | Гайка М6 | |
| 23 | J***0 | Кронштейн опоры крышки | |
| 24 | R***1 | Кольцо | |
| 25 | 0***7 | Кольцо стопорное | |
| 26 | 2***6 | Втулка направляющая шпагат | |
| 27 | 0***0 | Болт | |
| 28 | 0***4 | Гайка | |
| 29 | 2***4 | Пластина стационарная натяжения шпагата | |
| 30 | 2***5 | Пластина подвижная натяжения шпагата | |
| 31 | 1***2 | Пружина нитенатяжителя | |
| 32 | 0***0 | Гайка-барашек М8 |
