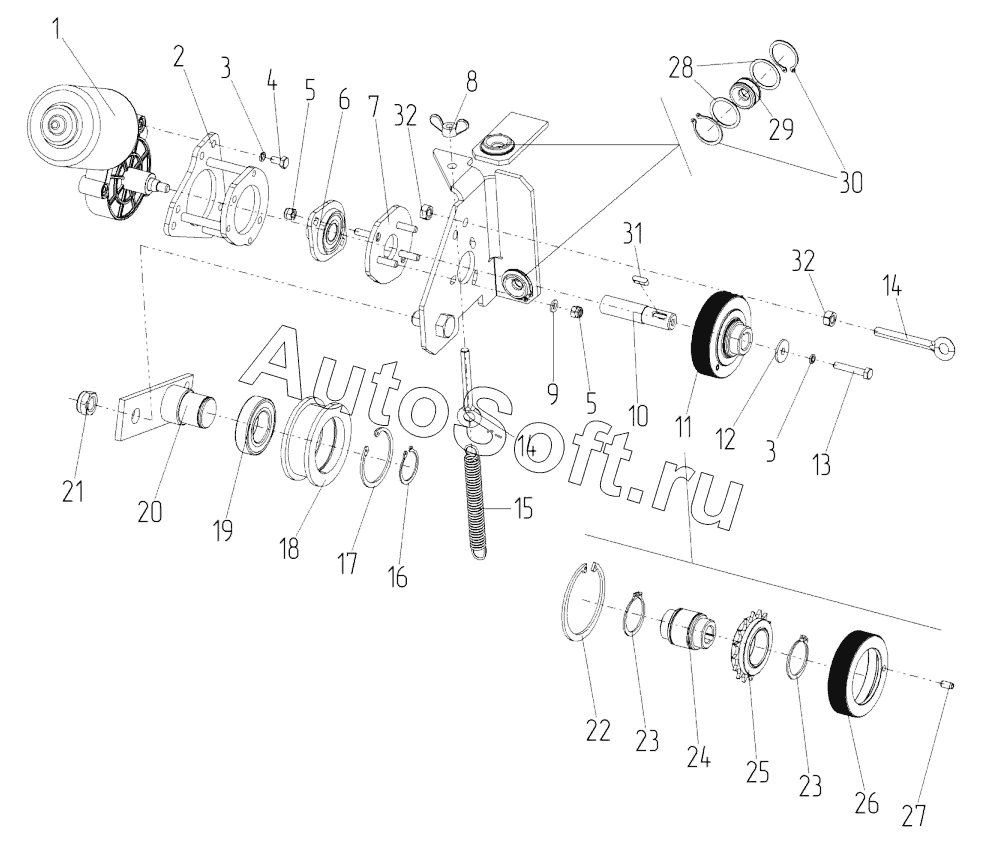

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Механизм нитепротяжный
17
32
32
31
30
29
28
27
26
25
24
23
23
22
21
20
19
18
1
16
15
14
14
13
12
11
10
9
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Мотор-редуктор | |
| 2 | R***0 | Колокол | |
| 3 | 0***6 | Шайба | |
| 4 | 0***3 | Болт | |
| 5 | 0***5 | Гайка М6 | |
| 6 | 0***7 | Опора RATY17 | |
| 7 | R***0 | Переходный фланец | |
| 8 | 0***0 | Гайка-барашек М8 | |
| 9 | 0***6 | Шайба 6 | |
| 10 | R***1 | Вал переходный | |
| 11 | R***5 | Колесо свободного хода в сборе | |
| 12 | 0***8 | Шайба | |
| 13 | 0***0 | Винт | |
| 14 | 0***0 | Рым-болт М8х60 | |
| 15 | 1***3 | Пружина | |
| 16 | 0***0 | Кольцо стопорное | |
| 17 | 0***5 | Кольцо стопорное | |
| 18 | 2***9 | Холостое колесо | |
| 19 | 0***0 | Подшипник | |
| 20 | R***0 | Опора холостого колеса | |
| 21 | 0***0 | Гайка | |
| 22 | 0***0 | Кольцо стопорное | |
| 23 | 0***5 | Кольцо стопорное 035 | |
| 24 | 2***4 | Втулка | |
| 25 | 1***6 | Колесо свободного хода | |
| 26 | 2***8 | Колесо ведущее шпагата | |
| 27 | 0***2 | Штифт | |
| 28 | R***1 | Кольцо | |
| 29 | 2***6 | Втулка направляющая шпагат | |
| 30 | 0***7 | Кольцо стопорное | |
| 31 | 0***1 | Шпонка | |
| 32 | 0***4 | Гайка |
