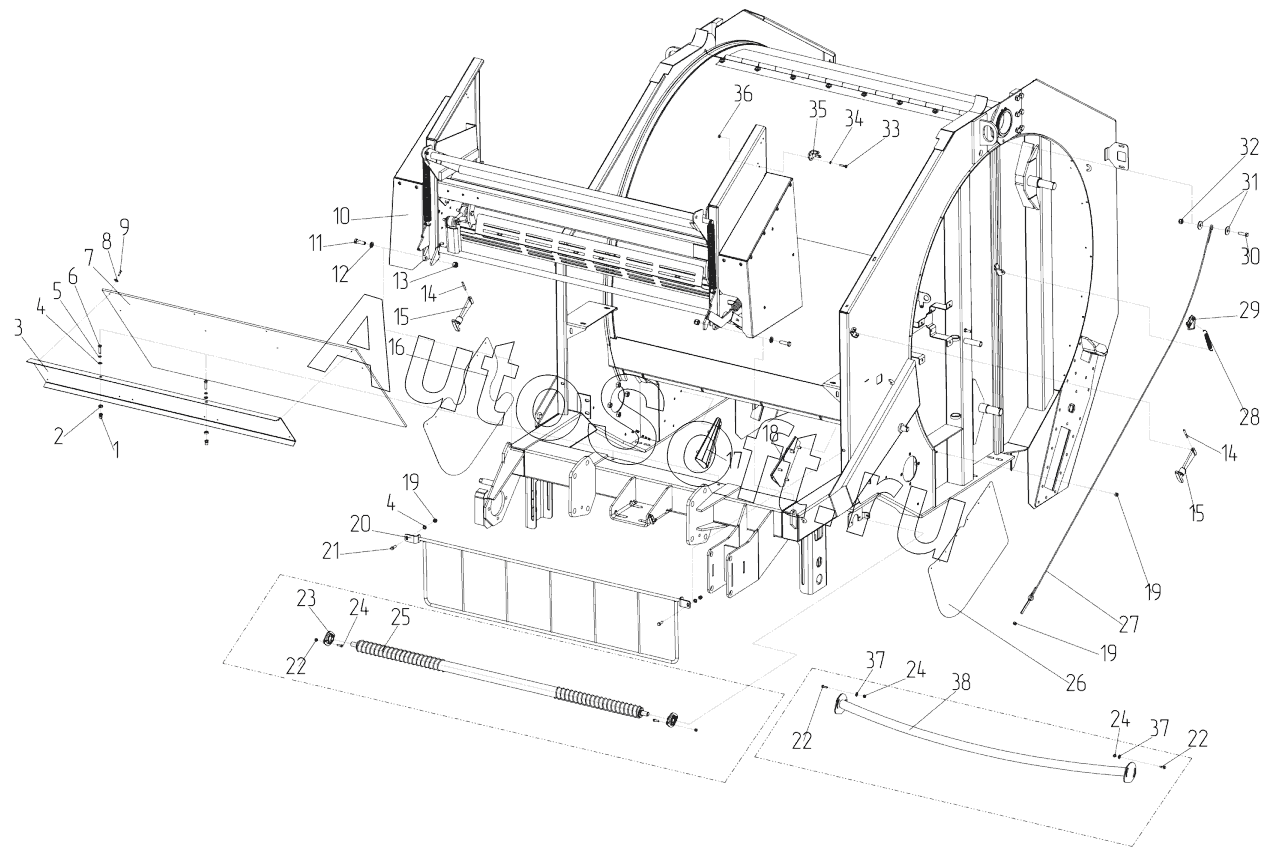

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Установка сетеувязывающего устройства
30
21
22
22
22
23
24
24
24
25
26
27
28
29
20
31
32
33
34
35
36
37
37
38
11
2
3
4
4
5
6
7
8
9
10
1
12
13
14
14
15
15
16
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Заклепка-Гайка | |
| 2 | 1***2 | Шайба | |
| 3 | 1***6 | Экран маслопроводов | |
| 4 | 0***9 | Шайба O8 | |
| 5 | 0***8 | Шайба Гровера O8 | |
| 6 | 0***3 | Болт | |
| 7 | 1***2 | Направляющая сетки | |
| 8 | 0***8 | Шайба | |
| 9 | 0***5 | Заклепка стальная | |
| 10 | R***0 | Кожух сетки правый | |
| 11 | 0***8 | Болт М1240 | |
| 12 | 0***1 | Шайба 12 | |
| 13 | 0***0 | Гайка М12 | |
| 14 | 0***0 | Штифт пружинный 6х50 | |
| 15 | 4***1 | Замок резиновый | |
| 16 | 1***8 | Шторка правая | |
| 17 | R***9 | Направляющая | |
| 18 | R***1 | Направляющая | |
| 19 | 0***5 | Гайка М8 | |
| 20 | 1***8 | Экран обвязчика | |
| 21 | 0***1 | Болт | |
| 22 | 0***5 | Гайка М6 | |
| 23 | 0***7 | Опора RATY17 | |
| 24 | 0***9 | Болт М620 | |
| 25 | 1***8 | Валок расправляющий | |
| 26 | 1***7 | Шторка левая | |
| 27 | R***0 | Трос | |
| 28 | 1***5 | Пружина | |
| 29 | 4***4 | Зажим поддерживающий | |
| 30 | 0***8 | Болт М10х35 | |
| 31 | 0***8 | Шайба | |
| 32 | 0***1 | Гайка | |
| 33 | 0***2 | Болт | |
| 34 | 0***5 | Шайба | |
| 35 | 1***5 | Проушина под замок | |
| 36 | 0***5 | Гайка | |
| 37 | 0***6 | Шайба 6 | |
| 38 | J***0 | Направляющая сетки |
