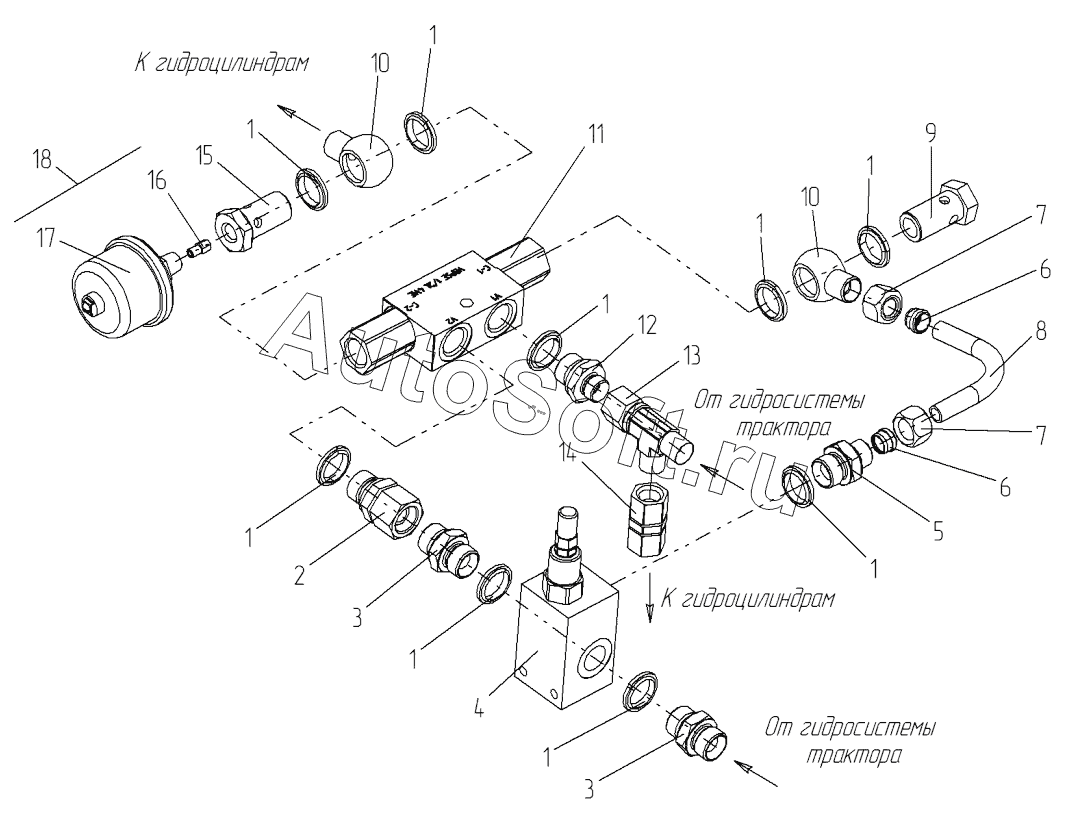

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Узел запорно-регулирующий
10
10
18
17
16
15
14
13
12
11
1
1
1
1
1
1
1
1
1
9
8
7
7
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 2 | 0***4 | Штуцер вращающийся | |
| 3 | 0***8 | Переходник | |
| 4 | 0***3 | Предохранительный клапан | |
| 5 | 0***1 | Переходник 1/2"хO12 | |
| 6 | 0***2 | Кольцо врезное | |
| 7 | 0***3 | Гайка | |
| 8 | 0***4 | Маслопровод | |
| 9 | 0***9 | Болт для банжо 1/2" | |
| 10 | 0***2 | Банжо 1/2"хO12 | |
| 11 | 0***2 | Гидрозамок односторонний | |
| 12 | 0***7 | Переходник 1/2"х3/8" | |
| 13 | 0***1 | Тройник | |
| 14 | 0***6 | Адаптер | |
| 15 | J***2 | Болт | |
| 16 | 0***0 | Сопло | |
| 17 | J***1 | Датчик давления | |
| 18 | J***0 | Датчик давления с соплом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
