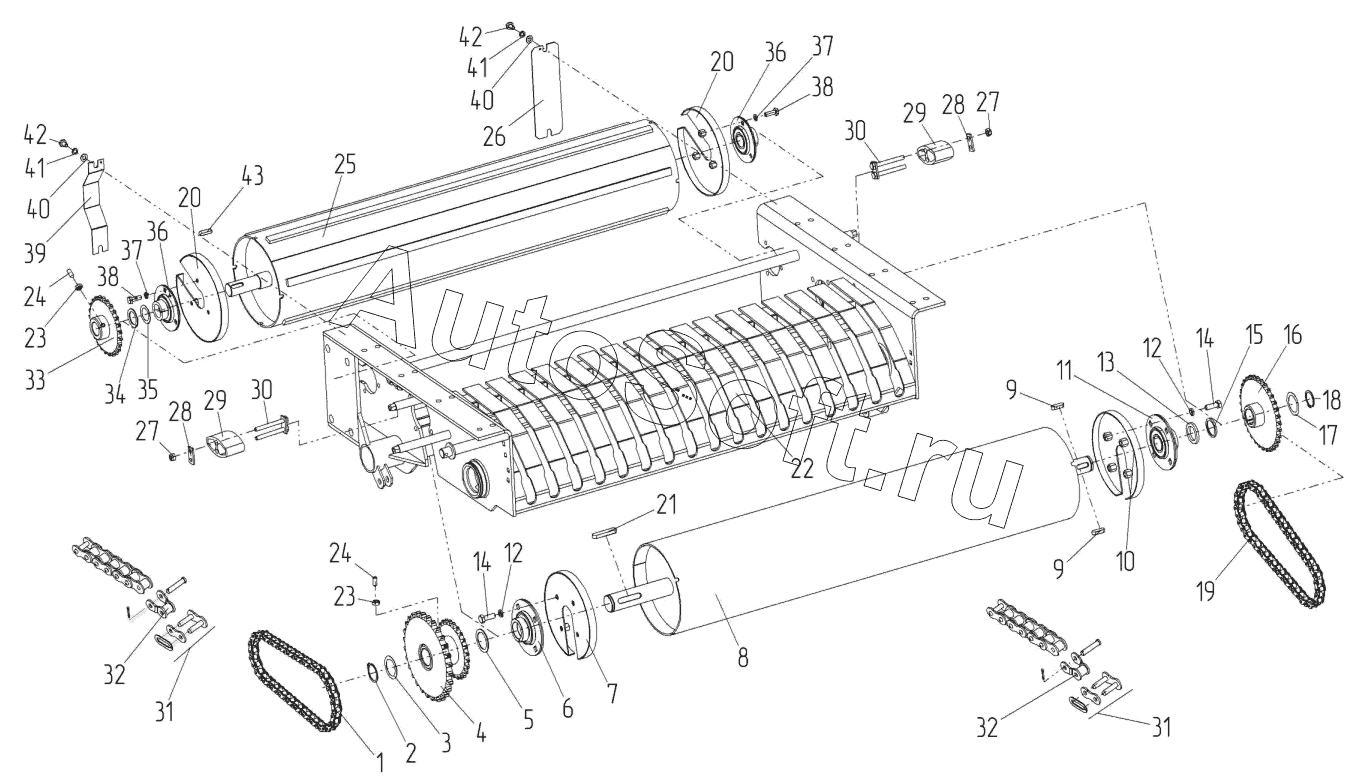

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Тележка
33
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
31
32
32
22
34
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
12
12
2
3
4
5
6
7
8
9
9
10
11
1
13
14
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Цепь | |
| 2 | 0***5 | Кольцо стопорное | |
| 3 | 3***0 | Распорное кольцо | |
| 4 | R***2 | Венец двойной привода рустованного валка | |
| 5 | 3***6 | Кольцо регулировочное | |
| 6 | 0***5 | Подшипник | |
| 7 | R***1 | Кожух рустованного валка | |
| 8 | R***5 | Валок рустованный | |
| 9 | 0***0 | Шпонка | |
| 10 | R***1 | Кожух рустованного валка | |
| 11 | 0***0 | Подшипник | |
| 12 | 0***2 | Шайба Гровера O12 | |
| 13 | 0***0 | Шайба | |
| 14 | 0***4 | Болт М12х35 | |
| 15 | 2***4 | Кольцо дистанционное | |
| 16 | R***6 | Венец привода укладчика | |
| 17 | 3***3 | Шайба 40,2х50х0,5 | |
| 18 | 0***0 | Кольцо стопорное | |
| 19 | 1***2 | Цепь | |
| 20 | R***1 | Кожух пластинчатого валка | |
| 21 | 0***0 | Шпонка | |
| 22 | R***1 | Тележка сваренная | |
| 23 | 0***0 | Гайка | |
| 24 | 0***2 | Винт М10 | |
| 25 | R***6 | Валок с ребрами | |
| 26 | 2***7 | Крышка левая | |
| 27 | 0***0 | Гайка | |
| 28 | 2***0 | Пластина натяжителя | |
| 29 | R***0 | Натяжитель | |
| 30 | R***1 | Перемычка | |
| 31 | 1***5 | Звено С-Пр 19,05-3180 ГОСТ 13568 | |
| 32 | 1***6 | Звено П-Пр 19,05-3180 ГОСТ 13568 | |
| 33 | R***4 | Венец пластинчатого валка | |
| 34 | 3***5 | Шайба 35,5х50х0,5 | |
| 35 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 36 | 0***5 | Опора с подшипником | |
| 37 | 0***0 | Шайба гров. 10 | |
| 38 | 0***6 | Болт М10х30 | |
| 39 | 2***6 | Крышка правая | |
| 40 | 0***6 | Шайба 1021 | |
| 41 | 0***0 | Шайба гров. 10 | |
| 42 | 0***0 | Болт М10х16 | |
| 43 | 0***0 | Шпонка |
