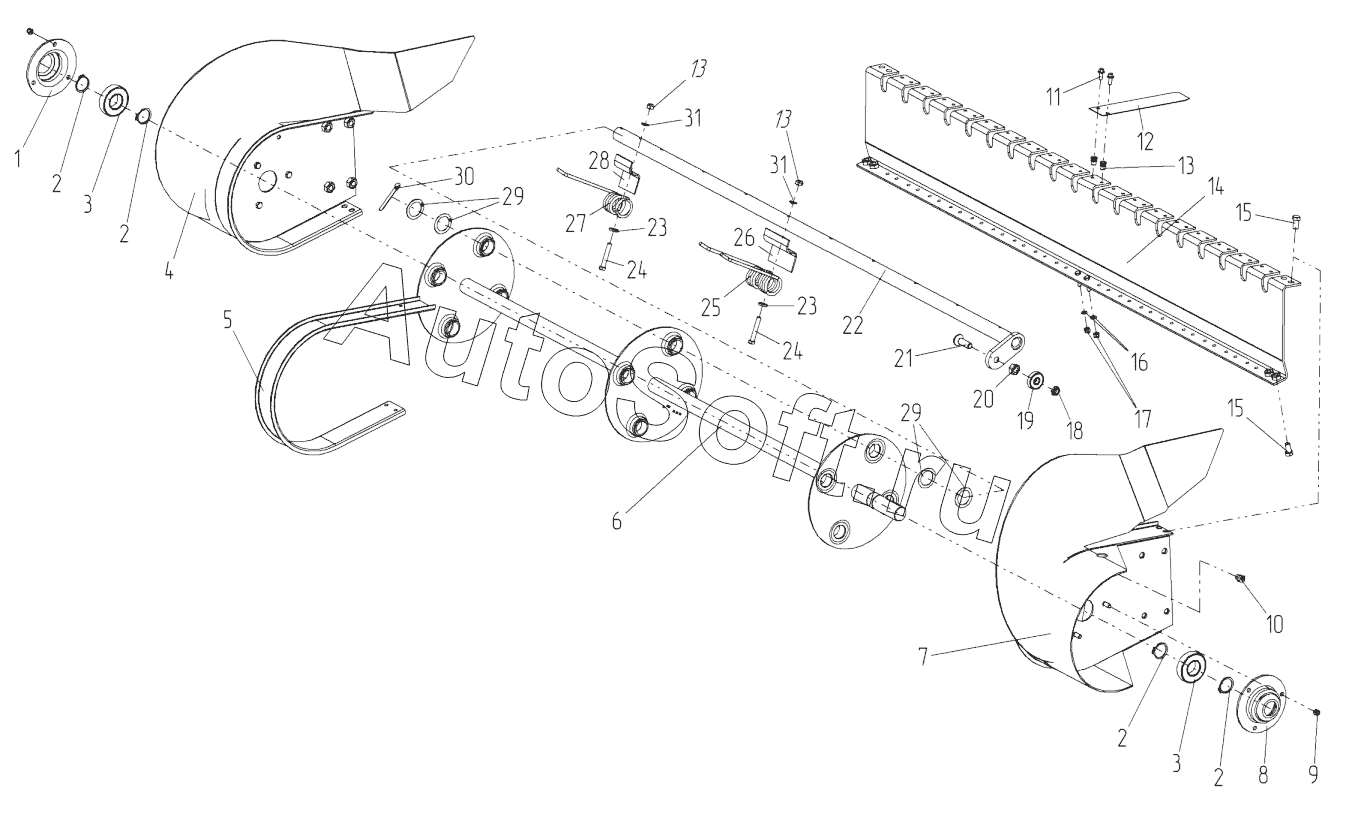

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Подборщик
16
31
31
30
29
29
28
27
26
25
24
24
23
23
22
21
20
19
18
17
1
15
15
14
13
13
13
12
11
10
9
8
7
6
5
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Опора подшипника глухая | |
| 2 | 0***0 | Кольцо стопорное | |
| 3 | 0***2 | Подшипник | |
| 4 | 3***0 | Правая сторона подборщика | |
| 5 | 3***5 | Направляющая полоса | |
| 6 | 3***3 | Вал подборщика | |
| 7 | 3***5 | Левая сторона подборщика с эксцентриком | |
| 8 | 3***8 | Опора подшипника с отверстием | |
| 9 | 0***9 | Гайка | |
| 10 | 0***3 | Масленка | |
| 11 | 0***0 | Болт | |
| 12 | 2***9 | Пластина соединительная | |
| 13 | 0***0 | Заклепка-Гайка | |
| 14 | 3***6 | Рама подборочного устройства | |
| 15 | 0***2 | Болт М10х20 | |
| 16 | 0***6 | Шайба 6 | |
| 17 | 0***5 | Гайка М6 | |
| 18 | 0***4 | Гайка | |
| 19 | 0***2 | Подшипник | |
| 20 | 0***6 | Гайка | |
| 21 | 0***3 | Винт | |
| 22 | 3***2 | Труба держателя пружины | |
| 23 | 0***8 | Шайба | |
| 24 | 0***2 | Болт М8х50 | |
| 25 | 1***4 | Зубец подборщика | |
| 26 | 2***4 | Держатель зубца | |
| 27 | 1***1 | Зубец подборщика | |
| 28 | 2***1 | Держатель зубца | |
| 29 | 3***8 | Кольцо регулировочное | |
| 30 | 0***0 | Шплинт | |
| 31 | 0***2 | Шайба O8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
