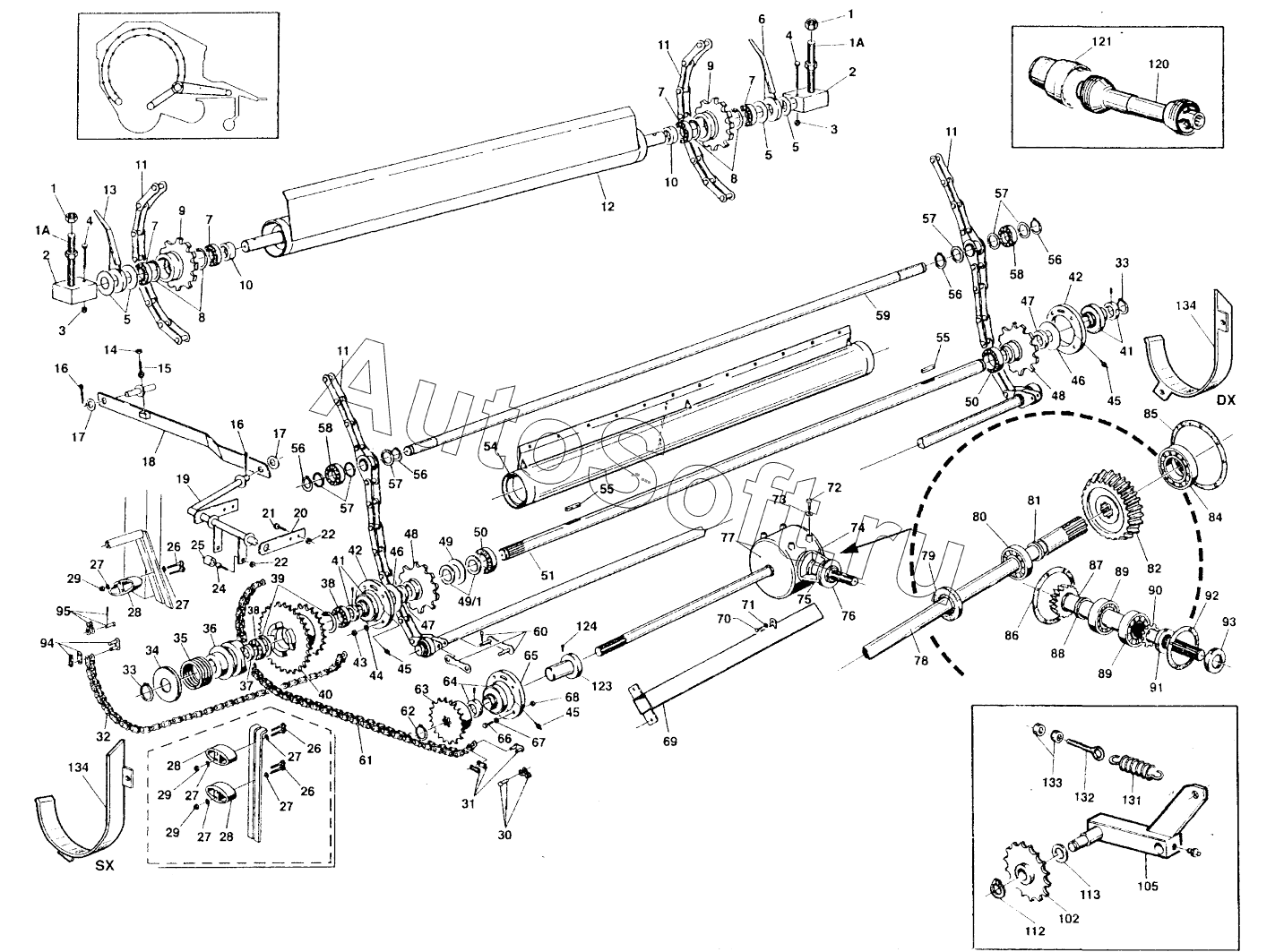

Каталог запасных частей к технике: Навигатор-Новое машиностроение R12 SUPER (2010). ТРАНСМИССИЯ
1А
1А
1
1
2
2
3
3
4
4
5
5
5
6
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
24
25
26
26
26
27
27
27
27
27
27
28
28
28
29
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
41
41
42
42
43
44
45
45
45
46
46
47
47
48
48
49
50
50
51
53
54
55
55
56
56
56
56
57
57
57
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
77
78
79
80
81
82
84
87
88
89
89
90
91
92
93
94
95
102
105
112
113
120
121
123
124
131
132
133
134
134
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Гайка | |
| 10 | 2***3 | Кольцо дистанционное | |
| 102 | 1***2 | Цепенатяжитель | |
| 105 | R***9 | Кронштейн натяжителя цепи | |
| 11 | 1***1 | Цепь | |
| 112 | 0***0 | Стопорное кольцо | |
| 113 | 0***0 | Шайба | |
| 12 | R***0 | Вал холостой | |
| 120 | 1***5 | Карданный вал | |
| 121 | 1***1 | Кожух защитный кардана | |
| 123 | 2***1 | Втулка | |
| 124 | 0***1 | Винт | |
| 13 | R***7 | Направляющая холостого вала правая | |
| 131 | 1***1 | Пружина натяжителя цепи | |
| 132 | 0***5 | Винт | |
| 133 | 0***9 | Гайка | |
| 134 | R***4 | Ограждение цепи | |
| 14 | 0***6 | Гайка | |
| 15 | 0***8 | Болт | |
| 16 | 0***0 | Шплинт | |
| 17 | 0***0 | Шайба | |
| 18 | R***5 | Рычаг расцепления | |
| 19 | R***0 | Группа расцепления | |
| 1А | 4***3 | Шпилька | |
| 2 | 2***0 | Опора натяжения цепи | |
| 20 | 0***7 | Гайка | |
| 21 | 0***5 | Болт | |
| 22 | 0***7 | Гайка | |
| 24 | 0***0 | Винт | |
| 25 | 2***8 | Ролик механизма расцепления | |
| 26 | R***0 | Перемычка | |
| 27 | 0***5 | Шайба 10 | |
| 28 | 1***1 | Цепенатяжное устройство | |
| 29 | 0***0 | Гайка | |
| 3 | 0***5 | Гайка М8 | |
| 30 | 1***4 | Звено | |
| 31 | 1***3 | Звено | |
| 32 | 1***1 | Цепь | |
| 33 | 0***5 | Кольцо стопорное | |
| 34 | 2***2 | Тарелка | |
| 35 | 1***1 | Пружина включения кулачковой муфты | |
| 36 | R***9 | Полумуфта кулачковая скользящая | |
| 37 | 2***5 | Кольцо | |
| 38 | 0***5 | Подшипник | |
| 39 | 0***5 | Кольцо стопорное | |
| 4 | 0***0 | Болт | |
| 40 | R***0 | Фиксированная полумуфта | |
| 41 | 0***5 | Подшипник | |
| 42 | 0***5 | Опора с подшипником | |
| 43 | 0***7 | Гайка | |
| 44 | 0***2 | Шайба Гровера O12 | |
| 45 | 0***6 | Масленка | |
| 46 | 0***0 | Шайба | |
| 47 | 2***4 | Кольцо дистанционное | |
| 48 | R***1 | Ведущая звездочка | |
| 49 | 2***5 | Шайба | |
| 5 | 3***. | Шайба | |
| 50 | 0***0 | Подшипник | |
| 51 | 2***0 | Вал ведущий | |
| 53 | 0***2 | Bинт | |
| 54 | R***5 | Защита ведущего вала | |
| 55 | 0***5 | Шпонка | |
| 56 | 0***5 | Кольцо стопорное 035 | |
| 57 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 58 | 0***5 | Подшипник | |
| 59 | 2***9 | Вал цепной | |
| 6 | R***7 | Направляющая холостого вала правая | |
| 60 | 1***0 | Звено соединительное | |
| 61 | 1***2 | Цепь | |
| 62 | 0***0 | Кольцо стопорное | |
| 63 | R***7 | Зубчатое колесо цепи | |
| 64 | 0***5 | Подшипник | |
| 65 | 0***5 | Опора с подшипником | |
| 66 | 0***0 | Болт | |
| 67 | 0***0 | Шайба гров. 10 | |
| 68 | 0***2 | Гайка М10 | |
| 69 | R***4 | Защита вала редуктора | |
| 7 | 0***5 | Подшипник | |
| 70 | 0***0 | Болт М10х16 | |
| 71 | 0***5 | Шайба 10 | |
| 72 | 0***2 | Болт | |
| 73 | 0***2 | Пружинная шайба | |
| 74 | 3***6 | Крышка редуктора | |
| 77 | 3***1 | Редуктор | |
| 78 | 3***1 | Вал редуктора | |
| 79 | 0***5 | Манжета | |
| 8 | 0***2 | Стопорное кольцо | |
| 80 | 0***9 | Подшипник | |
| 81 | 3***3 | Шайба 40,2х50х0,5 | |
| 82 | 3***3 | Зубчатое колесо | |
| 84 | 0***6 | Подшипник | |
| 87 | 3***2 | Шестерня коническая | |
| 88 | 3***5 | Дистанционное кольцо | |
| 89 | 0***0 | Подшипник | |
| 9 | R***2 | Звездочка | |
| 90 | 0***0 | Шайба стопорная | |
| 91 | 0***1 | Кольцевая гайка | |
| 92 | 3***8 | Манжета | |
| 93 | 0***6 | Кольцо | |
| 94 | 1***0 | Звено соединительное | |
| 95 | 1***1 | Звено переходное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
