Каталог запасных частей к технике: Навигатор-Новое машиностроение R12 SUPER (2010). НИТЕУВЯЗОЧНОЕ УСТРОЙСТВО
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
31
31
31
32
32
32
32
32
32
33
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
81

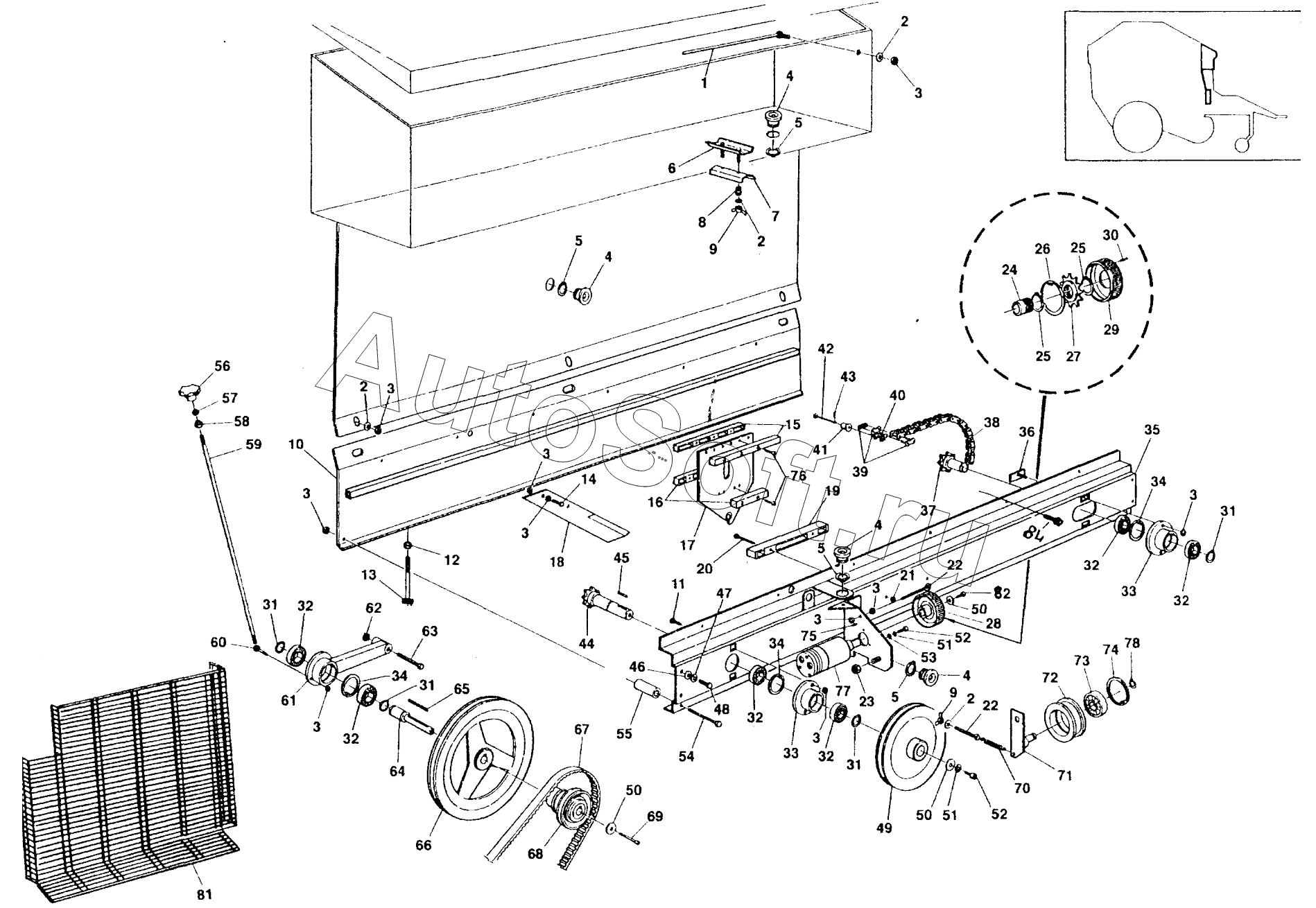

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Опорный стержень для крышки | |
| 2 | 0***3 | Шайба | |
| 3 | 0***5 | Гайка М8 | |
| 4 | 2***6 | Втулка направляющая шпагат | |
| 5 | 0***7 | Кольцо стопорное | |
| 6 | 2***4 | Пластина стационарная натяжения шпагата | |
| 7 | 2***5 | Пластина подвижная натяжения шпагата | |
| 8 | 1***2 | Пружина нитенатяжителя | |
| 9 | 0***0 | Гайка-барашек | |
| 10 | R***0 | Крышка задняя обвязчика | |
| 11 | 0***7 | Болт М8х16 | |
| 12 | 0***6 | Гайка | |
| 13 | 0***5 | Винт | |
| 14 | 0***5 | Болт | |
| 15 | 1***2 | Направляющая верхняя | |
| 16 | 1***3 | Направляющая нижняя | |
| 17 | 2***8 | Кулиса | |
| 18 | 2***0 | Нож | |
| 19 | 1***4 | Направляющая центральная | |
| 20 | 0***5 | Болт | |
| 21 | 0***6 | Гайка | |
| 22 | 0***0 | Рым-болт М8х60 | |
| 23 | 0***0 | Гайка | |
| 24 | 2***4 | Втулка | |
| 25 | 0***5 | Кольцо стопорное 035 | |
| 26 | 0***2 | Кольцо стопорное | |
| 27 | 1***6 | Колесо свободного хода | |
| 28 | R***5 | Колесо свободного хода в сборе | |
| 29 | 2***8 | Колесо ведущее шпагата | |
| 30 | 0***2 | Штифт | |
| 31 | 0***0 | Кольцо стопорное | |
| 32 | 0***0 | Подшипник | |
| 33 | 1***3 | Опора подшипниковая | |
| 34 | 0***2 | Кольцо стопорное | |
| 35 | R***0 | Крышка передняя обвязчика | |
| 36 | 2***4 | Пластинка с винтом | |
| 37 | 2***1 | Венец ведомый | |
| 38 | 1***1 | Цепь | |
| 39 | 1***7 | Звено соединительное | |
| 40 | 1***8 | Звено переходное | |
| 41 | 2***5 | Ролик | |
| 42 | 1***9 | Штифт цепи | |
| 43 | 0***0 | Шплинт | |
| 44 | 2***0 | Венец ведущий | |
| 45 | 0***0 | Шпонка | |
| 46 | 0***5 | Шайба 10 | |
| 47 | 0***0 | Шайба гров. 10 | |
| 48 | 0***4 | Болт | |
| 49 | C***0 | Шкив малый | |
| 50 | 0***8 | Шайба | |
| 51 | 0***6 | Шайба | |
| 52 | 0***2 | Bинт | |
| 53 | 0***5 | Шайба | |
| 54 | 0***1 | Винт | |
| 55 | 2***1 | Втулка распорная | |
| 56 | 1***0 | Маховик | |
| 57 | 0***5 | Гайка | |
| 58 | 0***0 | Гайка | |
| 59 | 4***1 | Шпилька привода регулятора | |
| 60 | 0***7 | Болт М8х16 | |
| 61 | R***0 | Опора регулятора | |
| 62 | 0***5 | Гайка М12 | |
| 63 | 0***6 | Болт | |
| 64 | 2***1 | Ось | |
| 65 | 0***6 | Шплинт | |
| 66 | C***1 | Шкив | |
| 67 | 4***0 | Ремень приводной | |
| 68 | 4***1 | Вариатор | |
| 69 | 0***2 | Bинт | |
| 70 | 1***3 | Пружина | |
| 71 | R***0 | Опора холостого колеса | |
| 72 | 2***9 | Холостое колесо | |
| 73 | 0***0 | Подшипник | |
| 74 | 0***5 | Кольцо стопорное | |
| 75 | 2***9 | Опора гидромотора | |
| 76 | 0***2 | Bинт | |
| 77 | 0***2 | Гидромотор | |
| 78 | 0***0 | Кольцо стопорное | |
| 79 | 1***3 | Пружина регулятора | |
| 81 | 2***4 | Решетка |
