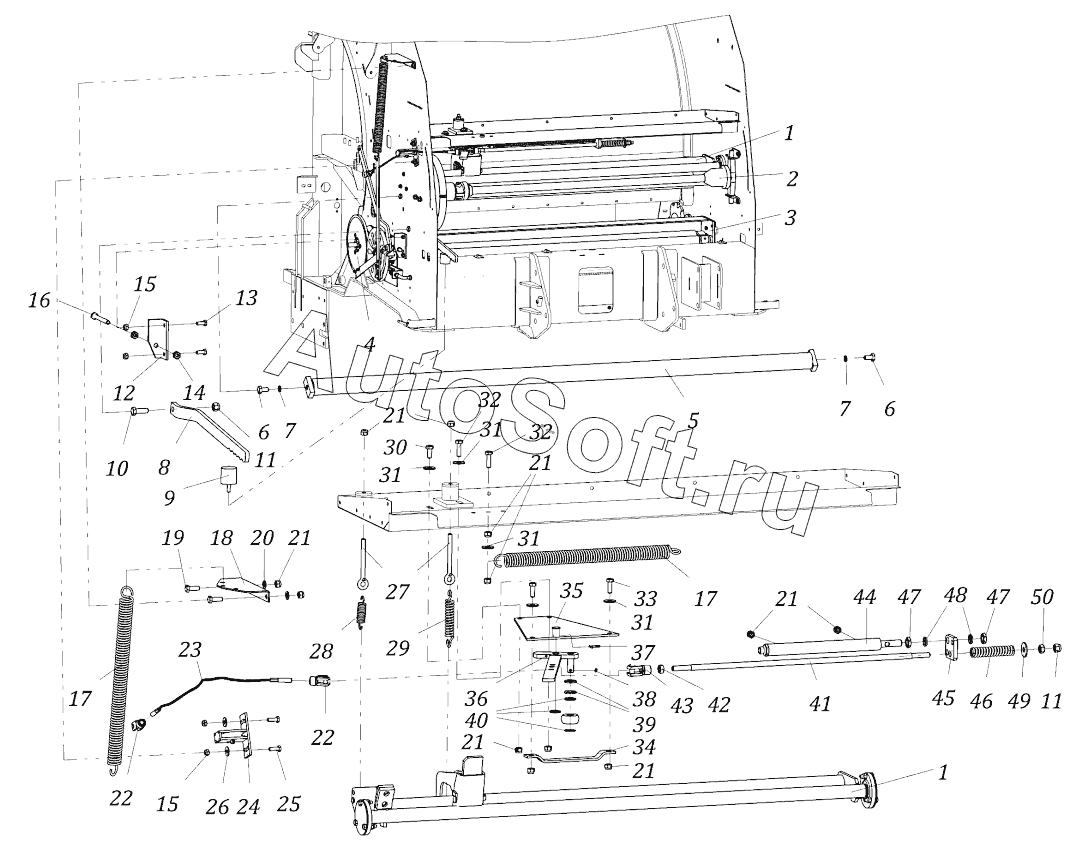

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Установка сетеувязывающего устройства
1
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
19
20
21
21
21
21
21
21
22
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Натяжитель сетки | |
| 2 | R***0 | Держатель рулонов | |
| 3 | R***0 | Вязальное устройство | |
| 4 | R***0 | Вал ведущий | |
| 5 | R***0 | Труба в сборе | |
| 6 | 0***3 | Болт М10х20 | |
| 7 | 0***0 | Шайба гров. 10 | |
| 8 | R***8 | Рычаг | |
| 9 | 1***0 | Виброопора | |
| 10 | 0***4 | Болт | |
| 11 | 0***0 | Гайка М12 | |
| 12 | R***4 | Уголок | |
| 13 | 0***8 | Болт М8х20 | |
| 14 | 0***9 | Гайка | |
| 15 | 0***5 | Гайка М8 | |
| 16 | 0***2 | Болт М10х95 | |
| 17 | 1***8 | Пружина | |
| 18 | R***1 | Уголок | |
| 19 | 0***6 | Болт | |
| 20 | 0***6 | Шайба 1021 | |
| 21 | 0***5 | Гайка М10 | |
| 22 | 0***0 | Вилка М10 | |
| 23 | R***0 | Трос | |
| 24 | R***0 | Кронштейн в сборе | |
| 25 | 0***1 | Болт М8х25 | |
| 26 | 0***2 | Шайба O8 | |
| 27 | 0***5 | Винт | |
| 28 | 1***2 | Пружина | |
| 29 | 1***1 | Пружина | |
| 30 | 0***4 | Болт М10х25 | |
| 31 | 0***8 | Шайба | |
| 32 | 0***8 | Болт | |
| 33 | 0***6 | Болт | |
| 34 | R***1 | Планка | |
| 35 | R***0 | Основание | |
| 36 | R***0 | Рычаг | |
| 37 | 0***5 | Шплинт 4х25 | |
| 38 | 0***0 | Пружинный штифт | |
| 39 | 0***1 | Шайба 016 | |
| 40 | 3***0 | Шайба 16,2х28х0,5 | |
| 41 | R***1 | Шпилька | |
| 42 | 0***4 | Гайка М12 | |
| 43 | 0***4 | Вилка | |
| 44 | 0***3 | Гидроцилиндр пускового устройства | |
| 45 | R***3 | Упор | |
| 46 | 1***6 | Пружина | |
| 47 | 0***8 | Гайка М16 | |
| 48 | 0***6 | Шайба гров. 16 | |
| 49 | 0***6 | Шайба | |
| 50 | 0***8 | Гайка М12 |
