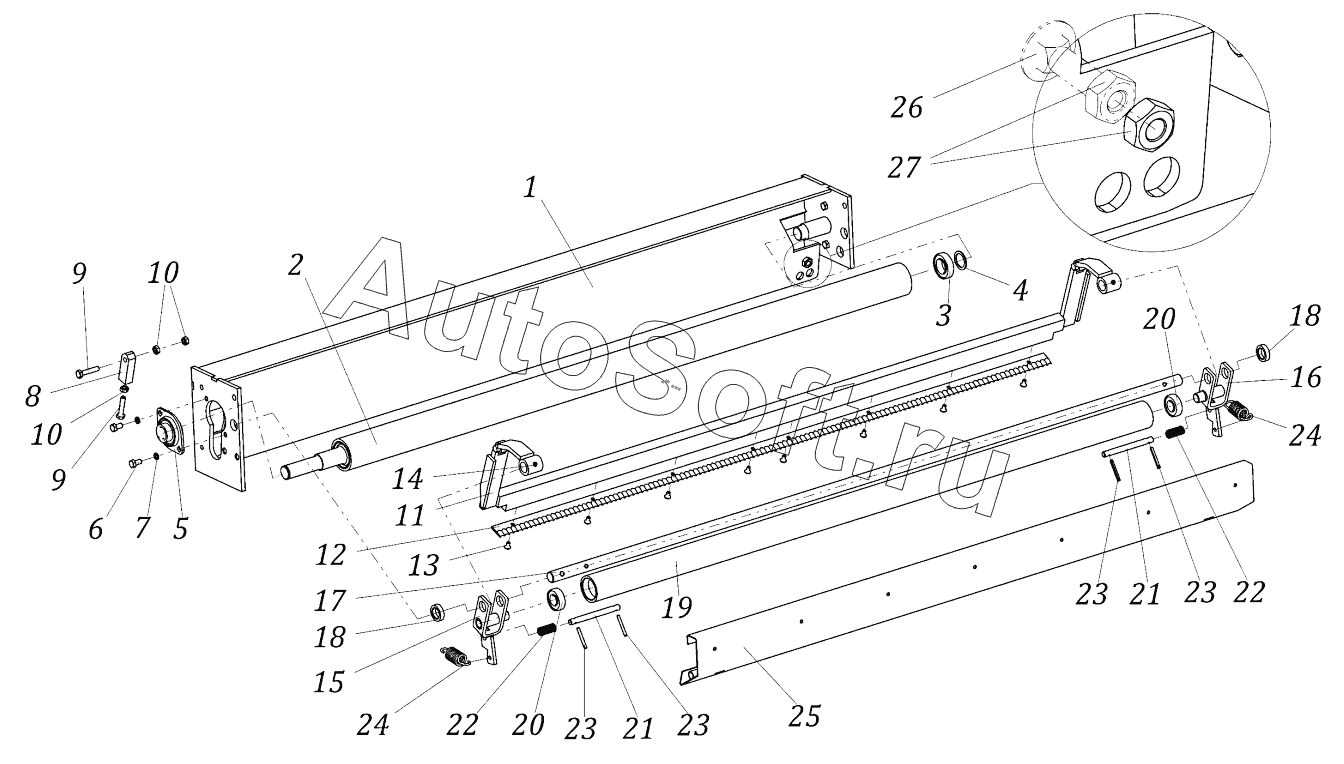

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Устройство вязальное
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
22
22
23
23
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Рама | |
| 2 | R***0 | Вал обрезиненный | |
| 3 | 0***9 | Подшипник | |
| 4 | 3***5 | Шайба 25х35х1.5 | |
| 5 | 0***5 | Опора с подшипником | |
| 6 | 0***6 | Болт М8х16 | |
| 7 | 0***8 | Шайба Гровера O8 | |
| 8 | R***6 | Упор | |
| 9 | 0***7 | Болт М8х40 | |
| 10 | 0***4 | Гайка М8 | |
| 11 | R***0 | Держатель ножа | |
| 12 | R***1 | Нож | |
| 13 | 0***8 | Винт М6х12 | |
| 14 | 0***0 | Штифт | |
| 15 | R***0 | Кронштейн | |
| 16 | R***1 | Кронштейн | |
| 17 | R***2 | Ось | |
| 18 | R***4 | Кольцо | |
| 19 | R***1 | Труба | |
| 20 | 0***8 | Подшипник | |
| 21 | R***5 | Ось | |
| 22 | 1***4 | Пружина | |
| 23 | 0***0 | Пружинный штифт O5х40 | |
| 24 | 1***5 | Пружина | |
| 25 | R***0 | Кожух | |
| 26 | 0***3 | Болт | |
| 27 | 0***9 | Гайка |
