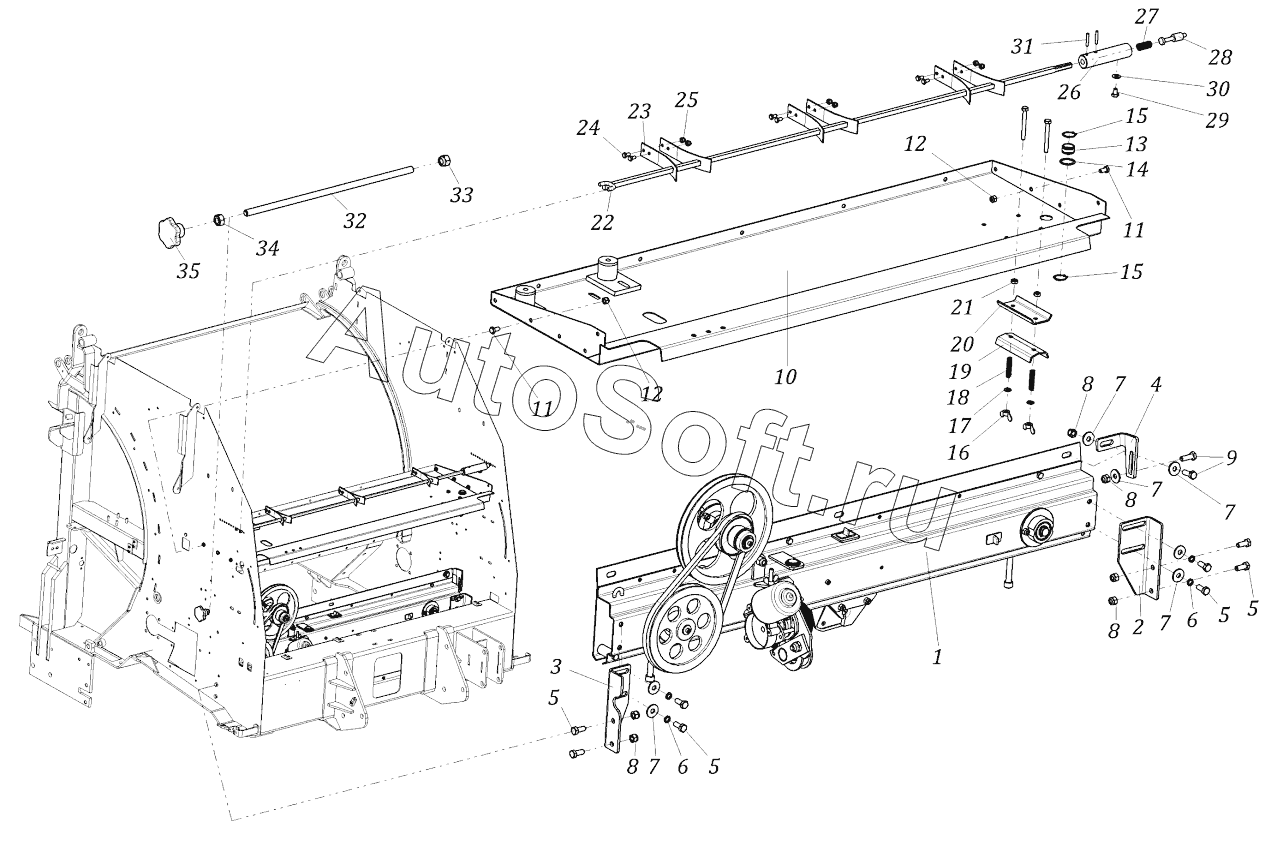

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Установка нитеувязывающего механизма
1
2
3
4
5
5
5
5
6
6
7
7
7
7
7
8
8
8
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Механизм нитеувязочный | |
| 2 | R***2 | Уголок | |
| 3 | R***3 | Уголок | |
| 4 | R***4 | Уголок левый | |
| 5 | 0***4 | Болт М10х25 | |
| 6 | 0***0 | Шайба гров. 10 | |
| 7 | 0***8 | Шайба | |
| 8 | 0***5 | Гайка М10 | |
| 9 | 0***6 | Болт | |
| 10 | R***0 | Переборка | |
| 11 | 0***6 | Болт М8х16 | |
| 12 | 0***5 | Гайка М8 | |
| 13 | 2***6 | Втулка направляющая шпагат | |
| 14 | R***1 | Кольцо | |
| 15 | 0***7 | Кольцо стопорное | |
| 16 | 0***0 | Гайка-барашек М8 | |
| 17 | 0***9 | Шайба O8 | |
| 18 | 1***2 | Пружина нитенатяжителя | |
| 19 | 2***5 | Пластина подвижная натяжения шпагата | |
| 20 | 2***4 | Пластина стационарная натяжения шпагата | |
| 21 | 0***4 | Гайка М8 | |
| 22 | R***0 | Штанга в сборе | |
| 23 | R***3 | Планка | |
| 24 | 0***0 | Болт М6х12 | |
| 25 | 0***5 | Гайка М6 | |
| 26 | R***1 | Втулка | |
| 27 | 1***4 | Пружина | |
| 28 | R***2 | Штырь | |
| 29 | 0***9 | Болт М8х12 | |
| 30 | 0***8 | Шайба 8 | |
| 31 | 0***0 | Пружинный штифт | |
| 32 | 4***1 | Шпилька | |
| 33 | 0***0 | Гайка М14 | |
| 34 | 0***5 | Гайка М14 | |
| 35 | 1***0 | Маховик |
