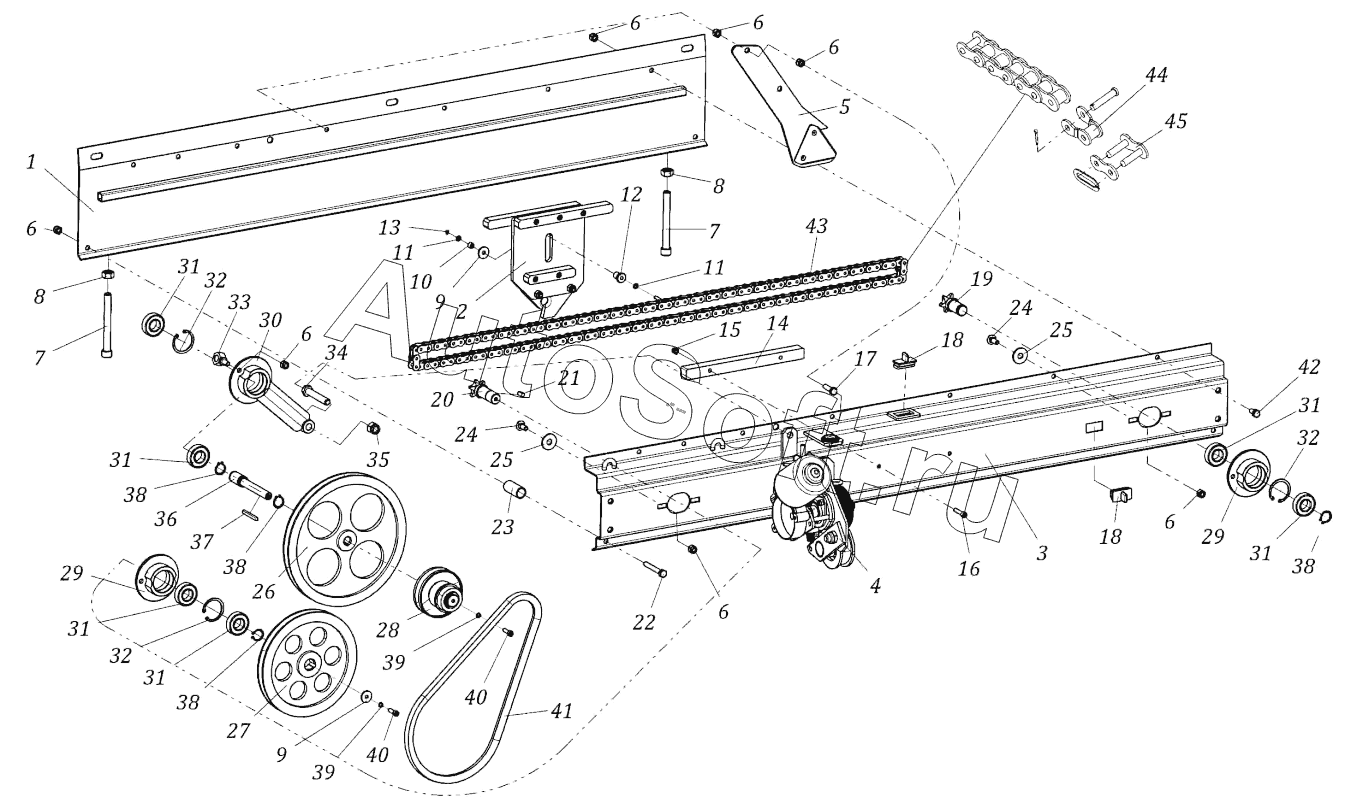

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Механизм нитеувязывающий
1
2
3
4
5
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
31
31
31
31
31
32
32
32
33
34
35
36
37
38
38
38
38
39
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Крышка задняя обвязчика | |
| 2 | 2***8 | Кулиса | |
| 3 | R***0 | Крышка передняя обвязчика | |
| 4 | М***й | Механизм нитепротяжный | |
| 5 | R***М | Нож в сборе | |
| 6 | 0***5 | Гайка М8 | |
| 7 | 0***5 | Винт М12х110 | |
| 8 | 0***6 | Гайка М12 | |
| 9 | 0***8 | Шайба | |
| 10 | 2***4 | Втулка | |
| 11 | 0***1 | Шайба | |
| 12 | 2***5 | Ролик | |
| 13 | 0***5 | Кольцо стопорное O5 | |
| 14 | 1***4 | Направляющая центральная | |
| 15 | 0***5 | Гайка М6 | |
| 16 | 0***0 | Винт М6х30 | |
| 17 | 0***3 | Болт М8х30 | |
| 18 | 4***0 | Заглушка | |
| 19 | 2***1 | Венец ведомый | |
| 20 | 2***0 | Венец ведущий | |
| 21 | 0***0 | Шпонка 6х6х15 | |
| 22 | 0***4 | Болт М8х60 | |
| 23 | 2***1 | Втулка распорная | |
| 24 | 0***0 | Болт | |
| 25 | 0***8 | Шайба | |
| 26 | C***1 | Шкив | |
| 27 | C***0 | Шкив малый | |
| 28 | 4***1 | Вариатор | |
| 29 | 1***3 | Опора подшипниковая | |
| 30 | R***0 | Опора регулятора | |
| 31 | 0***0 | Подшипник | |
| 32 | 0***2 | Кольцо стопорное | |
| 33 | R***4 | Натяжитель вариатора | |
| 34 | 0***8 | Болт М12х70 | |
| 35 | 0***0 | Гайка М12 | |
| 36 | 2***1 | Ось | |
| 37 | 0***6 | Шпонка 5х5х50 | |
| 38 | 0***0 | Стопорное кольцо | |
| 39 | 0***6 | Шайба | |
| 40 | 0***4 | Винт М6х20 | |
| 41 | 4***0 | Ремень приводной | |
| 42 | 0***6 | Болт М8х16 | |
| 43 | 1***1 | Цепь | |
| 44 | 1***8 | Звено переходное | |
| 45 | 1***7 | Звено соединительное |
