Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Механизм замка задней крышки
45
53
52
51
50
49
48
47
46
54
44
43
42
41
41
40
40
39
39
39
38
38
37
37
63
71
70
69
68
67
66
65
64
36
36
62
61
60
60
60
59
58
57
56
55
10
10
10
10
10
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
19
19
19
19
9
9
8
8
7
7
6
6
5
5
5
5
4
4
3
3
2
2
27
27
35
35
34
34
33
33
32
32
31
31
30
30
29
29
28
28
1
26
26
25
25
24
24
24
24
24
24
24
24
24
23
23
22
22
22
22
21
21
20
20

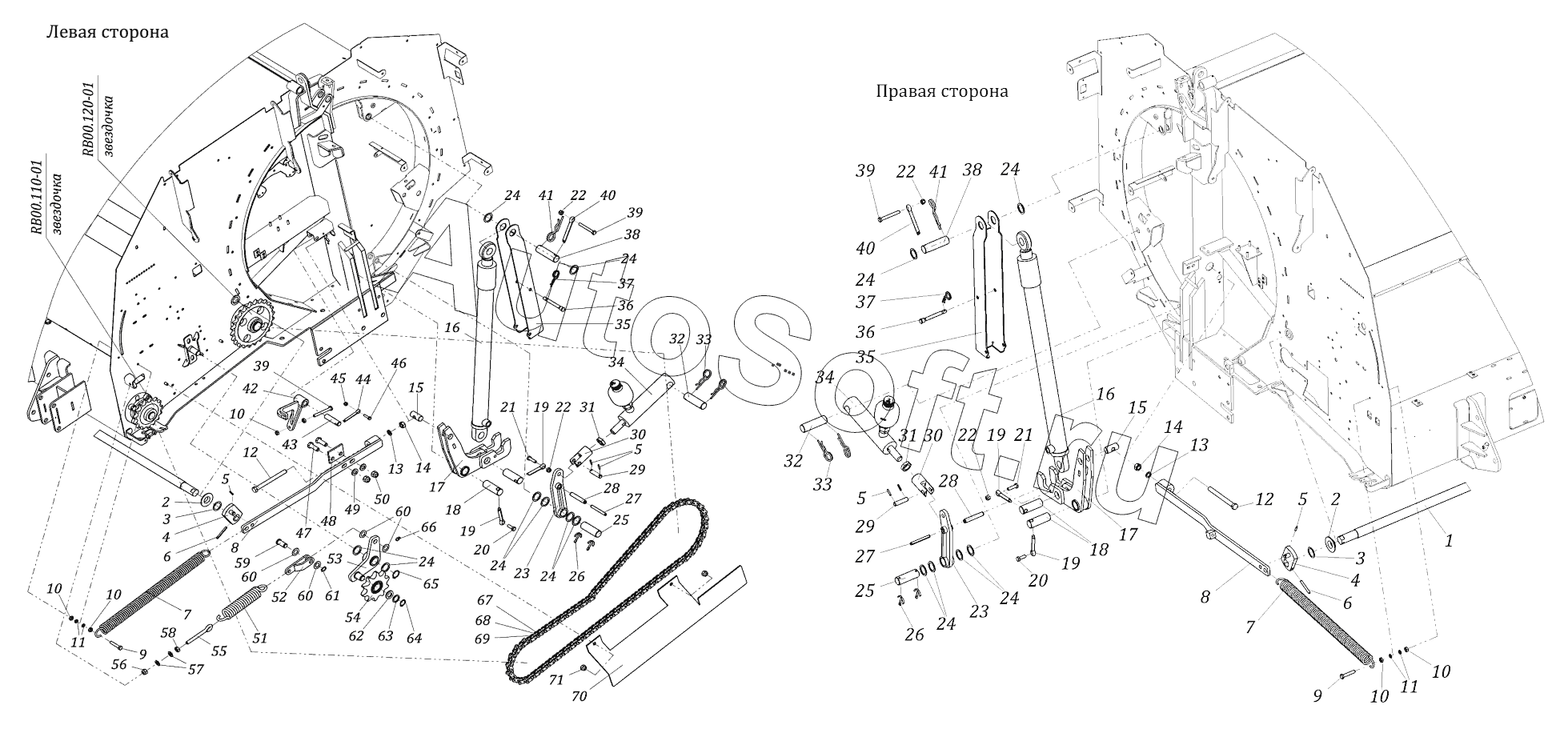

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Вал | |
| 2 | R***1 | Втулка | |
| 3 | 3***4 | Кольцо дистанционное 26х35х0,5 | |
| 4 | R***0 | Планка в сборе | |
| 5 | 0***8 | Штифт 4х20 | |
| 6 | 0***0 | Штифт пружинный 6х50 | |
| 7 | 1***8 | Пружина | |
| 8 | R***0 | Тяга правая | |
| 9 | 0***8 | Болт М8х45 | |
| 10 | 0***4 | Гайка М8 | |
| 11 | 0***8 | Шайба Гровера O8 | |
| 12 | 0***8 | Болт М12х130 | |
| 13 | 0***2 | Шайба Гровера O12 | |
| 14 | 0***6 | Гайка М12 | |
| 15 | R***1 | Ось тяги | |
| 16 | 0***1 | Гидроцилиндр задней крышки | |
| 17 | R***0 | Зацеп | |
| 18 | R***2 | Ось | |
| 19 | 0***0 | Шплинт 10х50 | |
| 20 | 0***1 | Болт М8х25 | |
| 21 | 0***3 | Болт М8х30 | |
| 22 | 0***5 | Гайка М8 | |
| 23 | R***0 | Кронштейн | |
| 24 | 3***5 | Шайба 25х35х1.5 | |
| 25 | R***3 | Ось | |
| 26 | 0***0 | Шплинт 5х45 | |
| 27 | 0***3 | Штифт 8х70 | |
| 28 | 0***5 | Штифт 12х70 | |
| 29 | R***7 | Ось | |
| 30 | R***6 | Тяга | |
| 31 | 0***2 | Гайка М20 | |
| 32 | R***4 | Ось | |
| 33 | 1***0 | Шплинт игольчатый O4 | |
| 34 | 0***4 | Гидропневмоаккумулятор | |
| 35 | R***9 | Опора под гидроцилиндр | |
| 36 | 2***1 | Ось | |
| 37 | 1***3 | Шплинт пружинный игольчатый | |
| 38 | R***5 | Ось гидроцилиндра | |
| 39 | 0***0 | Болт | |
| 40 | 0***0 | Шплинт 10х71 | |
| 41 | 1***0 | Шплинт пружинный игольчатый | |
| 42 | R***0 | Фиксатор | |
| 43 | R***2 | Ось | |
| 44 | 0***0 | Шплинт 8х50 | |
| 45 | 0***5 | Гайка М6 | |
| 46 | 0***5 | Болт М6х25 | |
| 47 | 0***4 | Болт | |
| 48 | R***1 | Накладка | |
| 49 | 0***1 | Шайба 12 | |
| 50 | 0***0 | Гайка М12 | |
| 51 | 1***5 | Пружина | |
| 52 | R***3 | Вилка | |
| 53 | R***0 | Коромысло в сборе | |
| 54 | R***1 | Звездочка натяжная в сборе | |
| 55 | 0***5 | Винт | |
| 56 | 0***5 | Гайка М10 | |
| 57 | 0***6 | Шайба 1021 | |
| 58 | 0***9 | Гайка | |
| 59 | R***4 | Ось | |
| 60 | 3***0 | Шайба 16,2х28х0,5 | |
| 61 | 0***5 | Кольцо стопорное 15 | |
| 62 | 0***0 | Шайба | |
| 63 | 3***7 | Шайба O20,5х28х1,5 | |
| 64 | 0***0 | Стопорное кольцо | |
| 65 | 0***5 | Кольцо стопорное 25 | |
| 66 | 0***8 | Масленка | |
| 67 | 1***2 | Цепь роликовая | |
| 68 | 1***1 | Звено соединительное | |
| 69 | 1***0 | Звено переходное | |
| 70 | R***7 | Кожух ведущей цепи | |
| 71 | 0***5 | Гайка М10 |
