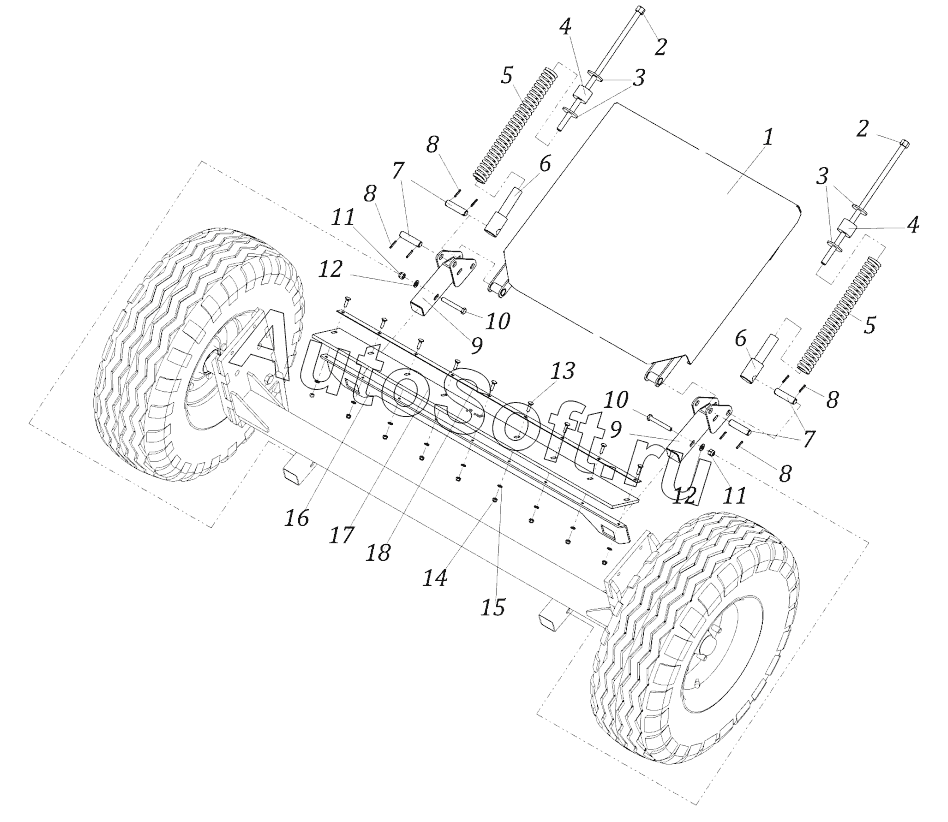

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Установка приемной платформы
10
10
18
17
16
15
14
13
12
12
11
11
1
9
9
8
8
8
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Платформа | |
| 2 | R***0 | Болт | |
| 3 | R***2 | Шайба | |
| 4 | R***3 | Подушка резиновая | |
| 5 | 1***5 | Пружина | |
| 6 | R***1 | Ось | |
| 7 | R***5 | Ось | |
| 8 | 0***0 | Пружинный штифт | |
| 9 | R***0 | Кронштейн поворотный | |
| 10 | 0***6 | Болт М12х85 | |
| 11 | 0***0 | Гайка М12 | |
| 12 | 0***1 | Шайба 12 | |
| 13 | 0***6 | Болт | |
| 14 | 0***5 | Гайка М8 | |
| 15 | 0***9 | Шайба O8 | |
| 16 | R***1 | Щиток | |
| 17 | R***2 | Полоса резиновая | |
| 18 | R***3 | Планка прижимная |
