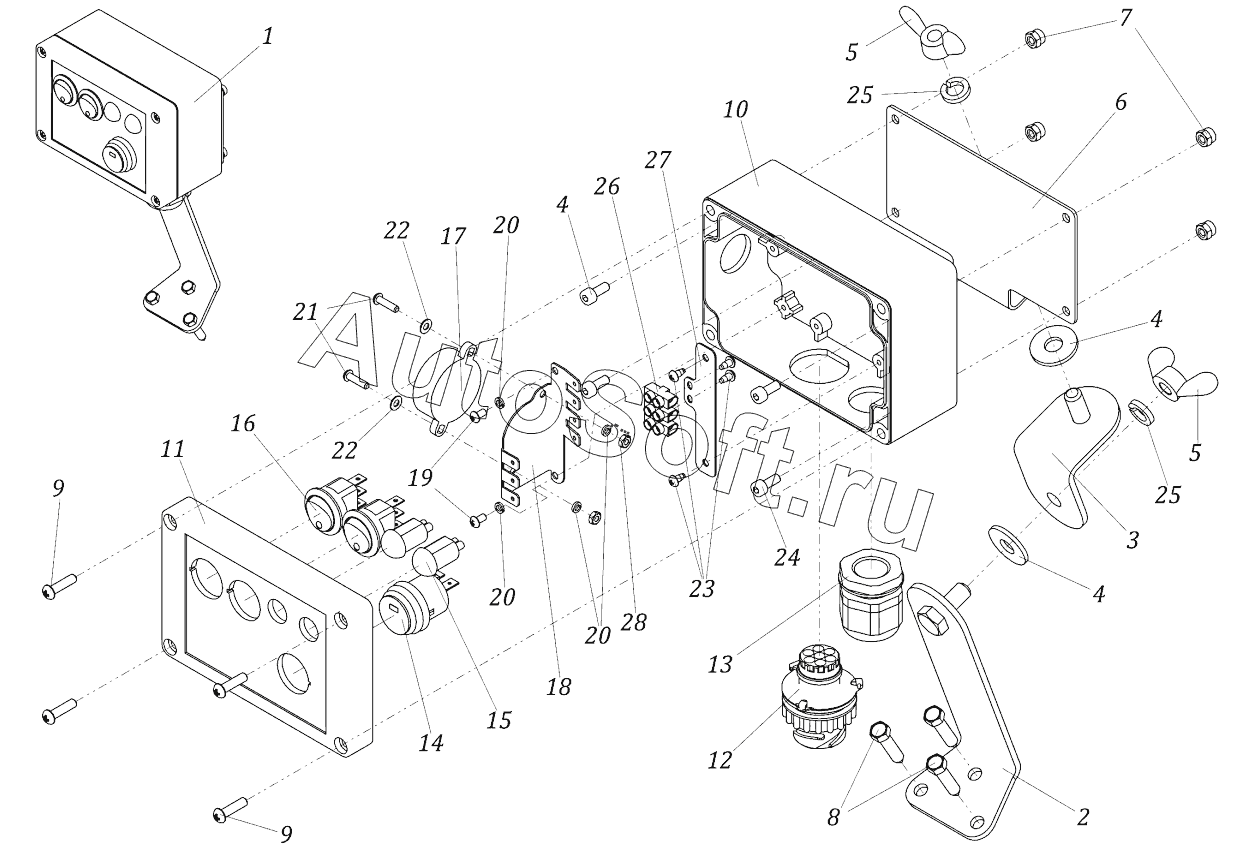

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Пульт управления
1
2
3
4
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***4 | Пульт управления | |
| 2 | R***0 | Опора с шарниром | |
| 3 | R***0 | Колено | |
| 4 | 2***8 | Шайба резиновая 22х8,5х1,5...2 | |
| 5 | 0***0 | Гайка-барашек М8 | |
| 6 | R***1 | Площадка пульта | |
| 7 | 0***4 | Гайка М4 | |
| 8 | 0***5 | Саморез | |
| 9 | 0***1 | Винт М4х16 | |
| 10 | К***а | Корпус пульта | |
| 11 | К***а | Крышка пульта | |
| 12 | 3***8 | Вилка байонетная | |
| 13 | 3***5 | Ввод кабельный нейлоновый герметичный | |
| 14 | 3***8 | Кнопка, влагозащитная | |
| 15 | 3***9 | Лампа индикаторная зеленая | |
| 16 | 3***6 | Выключатель | |
| 17 | 3***0 | Генератор звука | |
| 18 | 2***2 | Шина минусовая | |
| 19 | 0***2 | Винт М3х6 | |
| 20 | 0***3 | Шайба | |
| 21 | 0***1 | Винт М3х12 | |
| 22 | 0***3 | Шайба | |
| 23 | 0***0 | Винт | |
| 24 | 0***0 | Винт М4х10 | |
| 25 | 0***8 | Шайба Гровера O8 | |
| 26 | 3***1 | Клеммник электрический | |
| 27 | 2***0 | Площадка для клеммника | |
| 28 | 0***3 | Гайка М3 |
