Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Гидравлическая система
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
31

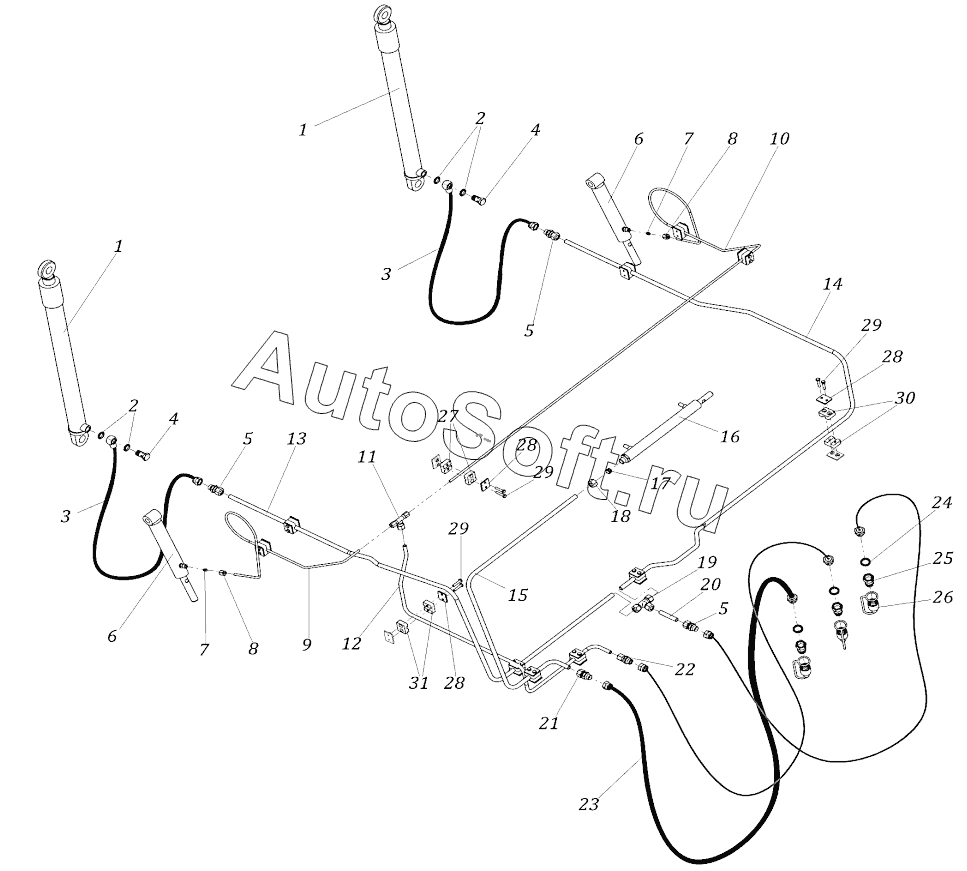

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Гидроцилиндр задней крышки | |
| 2 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 3 | 0***0 | Рукав высокого давления | |
| 4 | 0***0 | Болт для банжо 3/8" | |
| 5 | 0***6 | Переходник | |
| 6 | 0***2 | Гидроцилиндр подборочного устройства | |
| 7 | 0***6 | Кольцо врезное | |
| 8 | 0***7 | Гайка | |
| 9 | 0***1 | Маслопровод 6 L=1060 | |
| 10 | 0***2 | Маслопровод 6 L=2325 | |
| 11 | 0***3 | Тройник | |
| 12 | 0***5 | Маслопровод 10 L=1140 | |
| 13 | 0***6 | Маслопровод 12 L=1890 | |
| 14 | 0***7 | Маслопровод 12 L=2240 | |
| 15 | 0***5 | Маслопровод 12 L=1055 | |
| 16 | 0***3 | Гидроцилиндр пускового устройства | |
| 17 | 0***2 | Кольцо врезное | |
| 18 | 0***3 | Гайка | |
| 19 | 0***1 | Тройник | |
| 20 | 0***2 | Маслопровод 6 L=64 | |
| 21 | 0***В | Переходник с дросселем | |
| 22 | 0***А | Переходник с дросселем | |
| 23 | 0***6 | РВД L=2100 | |
| 23 | 0***6 | РВД L=2100 | |
| 24 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 24 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 25 | 0***0 | Быстросъёмная муфта | |
| 25 | 0***0 | Быстросъёмная муфта | |
| 26 | 0***5 | Защитный колпачок | |
| 26 | 0***5 | Защитный колпачок | |
| 27 | 0***3 | Корпус зажима | |
| 28 | 0***2 | Пластина верхняя | |
| 28 | 0***2 | Пластина верхняя | |
| 29 | 0***4 | Болт М6х30 | |
| 29 | 0***4 | Болт М6х30 | |
| 30 | 0***3 | Корпус зажима | |
| 30 | 0***3 | Корпус зажима | |
| 31 | 0***3 | Корпус зажима |
