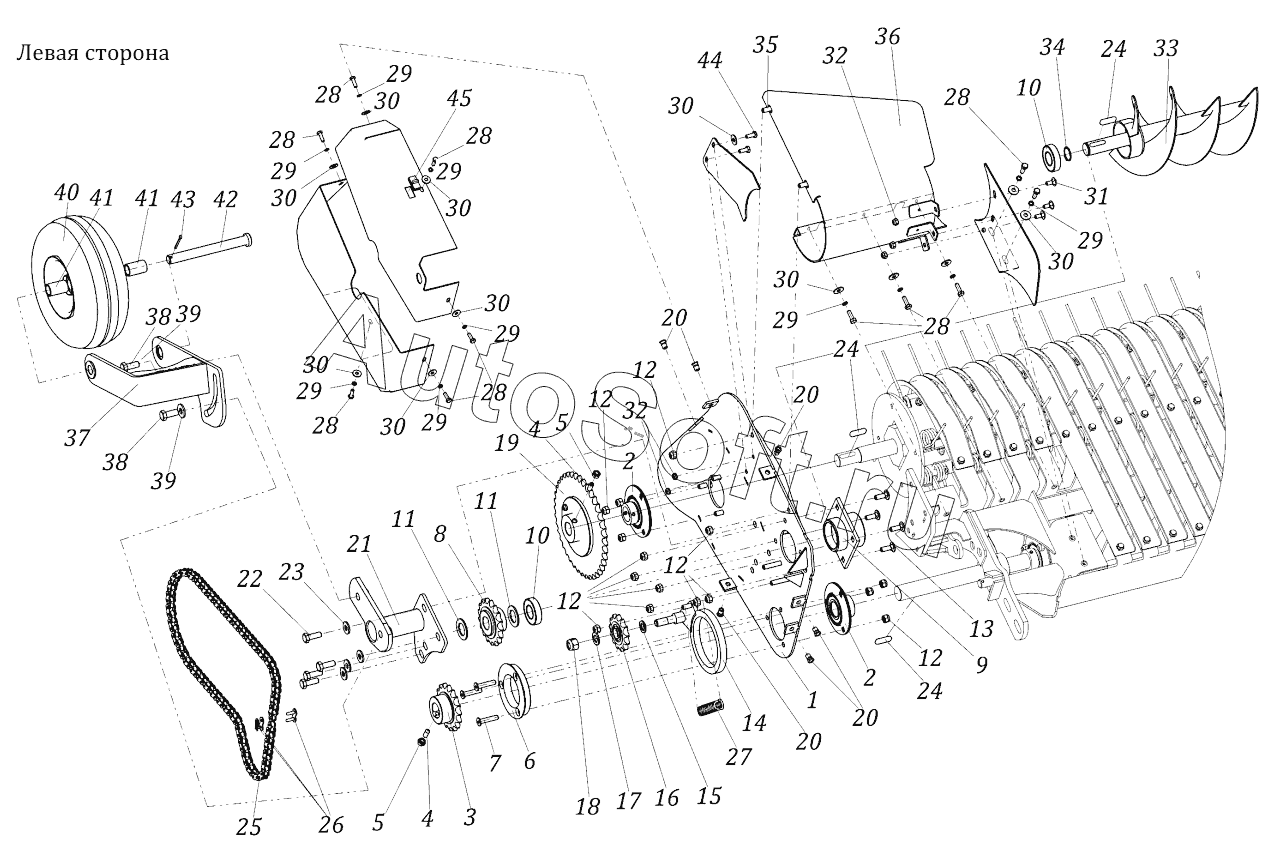

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Подборщик (левая сторона)
35
24
24
24
25
26
27
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
31
32
32
33
34
23
36
37
38
38
39
39
40
41
41
42
43
44
45
12
12
12
12
12
2
2
3
4
4
5
5
6
7
8
9
10
10
11
11
1
13
14
15
16
17
18
19
20
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Боковина левая | |
| 2 | 0***5 | Опора с подшипником | |
| 3 | R***0 | Звездочка | |
| 4 | 0***2 | Винт М10 | |
| 5 | 0***9 | Гайка | |
| 6 | R***4 | Кольцо | |
| 7 | 0***5 | Винт М10х50 | |
| 8 | R***0 | Звездочка шнека | |
| 9 | R***0 | Опора | |
| 10 | 0***2 | Подшипник | |
| 11 | 3***0 | Кольцо регулировочное | |
| 12 | 0***5 | Гайка М10 | |
| 13 | 0***2 | Болт | |
| 14 | R***0 | Натяжитель | |
| 15 | 3***1 | Кольцо регулировочное | |
| 16 | R***1 | Звездочка натяжная в сборе | |
| 17 | 0***1 | Шайба 016 | |
| 18 | 0***5 | Гайка М16 | |
| 19 | R***0 | Звездочка ротора в сборе | |
| 20 | 0***8 | Заклепка-Гайка | |
| 21 | R***0 | Кронштейн левый | |
| 22 | 0***4 | Болт | |
| 23 | 0***2 | Шайба пружинная 12 | |
| 24 | 0***5 | Шпонка 10х8х40 | |
| 25 | 1***3 | Цепь роликовая (77 звеньев) | |
| 26 | 1***3 | Звено соединительное | |
| 27 | 1***1 | Пружина | |
| 28 | 0***1 | Болт М8х25 | |
| 29 | 0***8 | Шайба Гровера O8 | |
| 30 | 0***2 | Шайба O8 | |
| 31 | 0***0 | Болт | |
| 32 | 0***0 | Гайка М8 | |
| 33 | R***0 | Шнек | |
| 34 | 0***0 | Кольцо стопорное 30 | |
| 35 | 0***4 | Болт М10х25 | |
| 36 | R***0 | Кожух шнека левый | |
| 37 | R***0 | Кронштейн колеса подборщика | |
| 38 | 0***3 | Болт | |
| 39 | 0***6 | Шайба пружинная 16 | |
| 40 | 1***6 | Колесо пневматическое | |
| 41 | R***4 | Втулка | |
| 42 | 2***7 | Ось | |
| 43 | 0***0 | Шплинт | |
| 44 | 0***0 | Болт М8х20 | |
| 45 | 4***0 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
