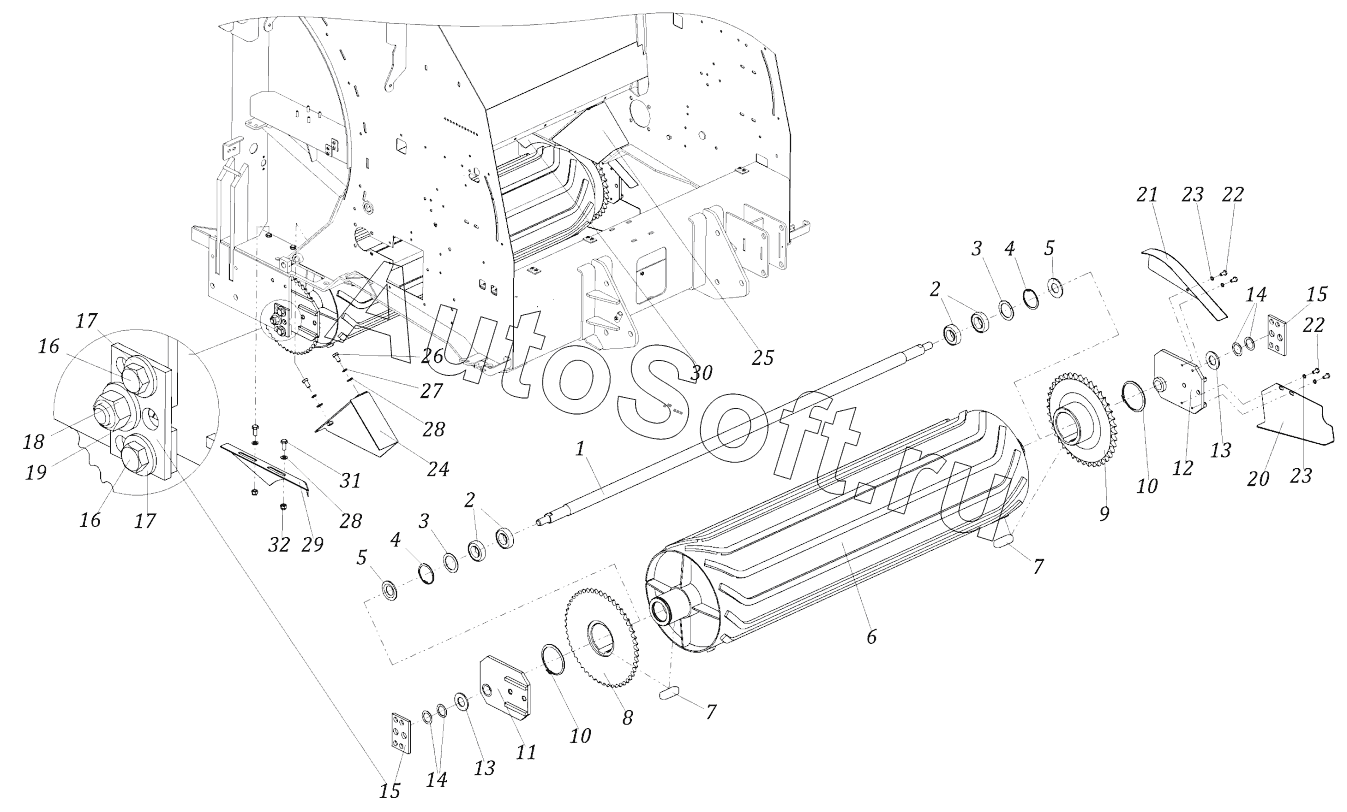

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Установка валка
1
2
2
3
3
4
4
5
5
6
7
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Вал | |
| 2 | 0***2 | Подшипник | |
| 3 | 3***0 | Распорное кольцо | |
| 4 | 0***2 | Стопорное кольцо | |
| 5 | R***2 | Шайба защитная | |
| 6 | R***0 | Корпус валка | |
| 7 | 0***0 | Шпонка 25х14х70 | |
| 8 | R***0 | Звездочка ведущая | |
| 9 | R***1 | Звездочка ведомая | |
| 10 | 0***0 | Кольцо стопорное 90 | |
| 11 | R***0 | Кронштейн правый | |
| 12 | R***0 | Кронштейн левый | |
| 13 | R***3 | Шайба упорная | |
| 14 | 3***8 | Кольцо регулировочное | |
| 15 | R***4 | Пластина | |
| 16 | 0***0 | Болт М16х25 | |
| 17 | 0***6 | Шайба пружинная 16 | |
| 18 | 0***0 | Гайка М20 | |
| 19 | 0***0 | Шайба 20 | |
| 20 | R***4 | Кожух | |
| 21 | R***0 | Кожух | |
| 22 | 0***6 | Болт М8х16 | |
| 23 | 0***8 | Шайба Гровера O8 | |
| 24 | R***1 | Кожух | |
| 25 | R***0 | Кожух | |
| 26 | 0***3 | Болт М10х20 | |
| 27 | 0***0 | Шайба гров. 10 | |
| 28 | 0***6 | Шайба 1021 | |
| 29 | R***1 | Кожух | |
| 30 | R***3 | Кожух | |
| 31 | 0***4 | Болт М10х25 | |
| 32 | 0***5 | Гайка М10 |
