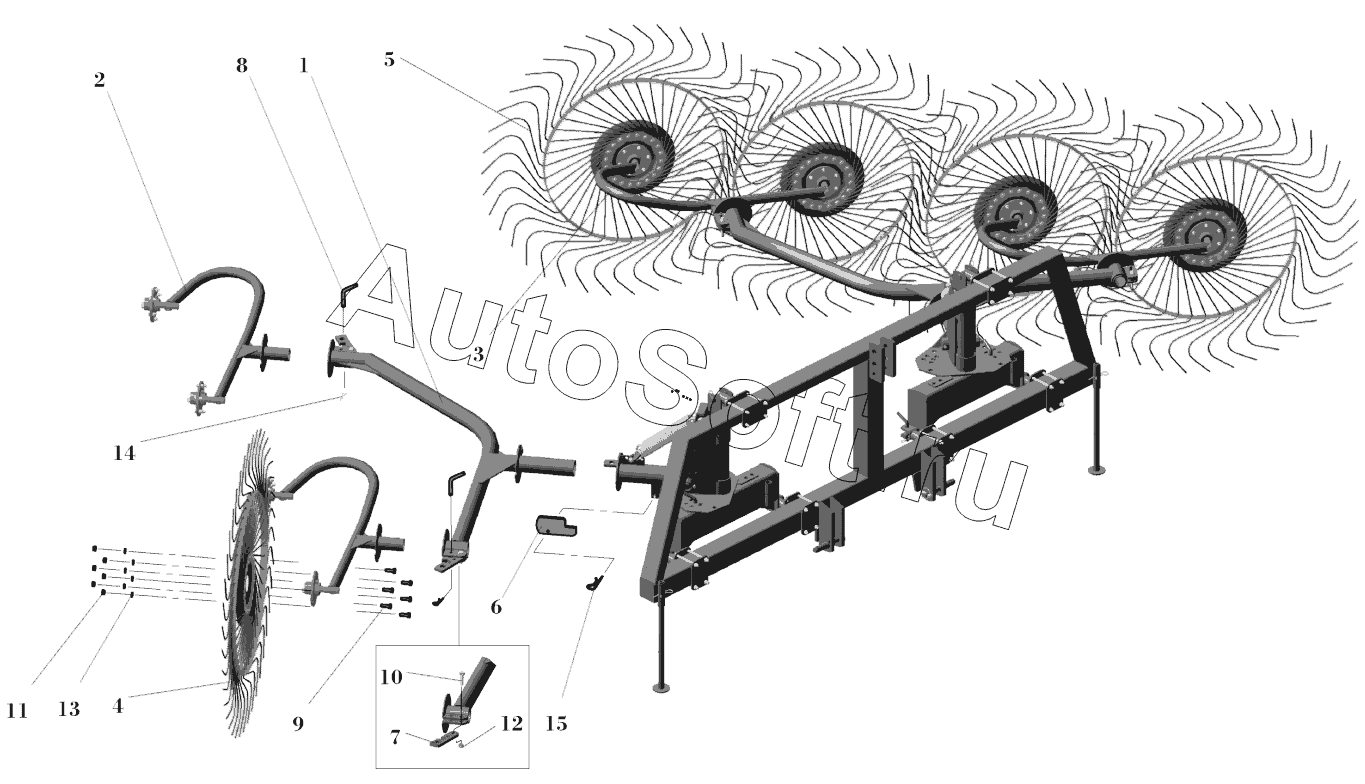

Каталог запасных частей к технике: Навигатор-Новое машиностроение RP-4, RP-5, RP-8V, RP-10V (2016). Грабли колесно-пальцевые RP-8V-Сборка навесок
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Боковая рама RP-4 | |
| 2 | 2***7 | Подвеска тандемная правая | |
| 3 | 2***8 | Подвеска тандемная левая | |
| 4 | 2***0 | Колесо рабочее правое | |
| 5 | 2***1 | Колесо рабочее левое | |
| 6 | 2***2 | Замок страховочный | |
| 7 | 2***3 | Замок | |
| 8 | 2***5 | Палец | |
| 9 | 0***6 | Болт | |
| 10 | 0***6 | Болт | |
| 11 | 0***9 | Гайка | |
| 12 | 0***2 | Гайка | |
| 13 | 0***0 | Шайба гров. 10 | |
| 14 | 1***3 | Шплинт пружинный игольчатый | |
| 15 | 1***0 | Шплинт пружинный игольчатый |
