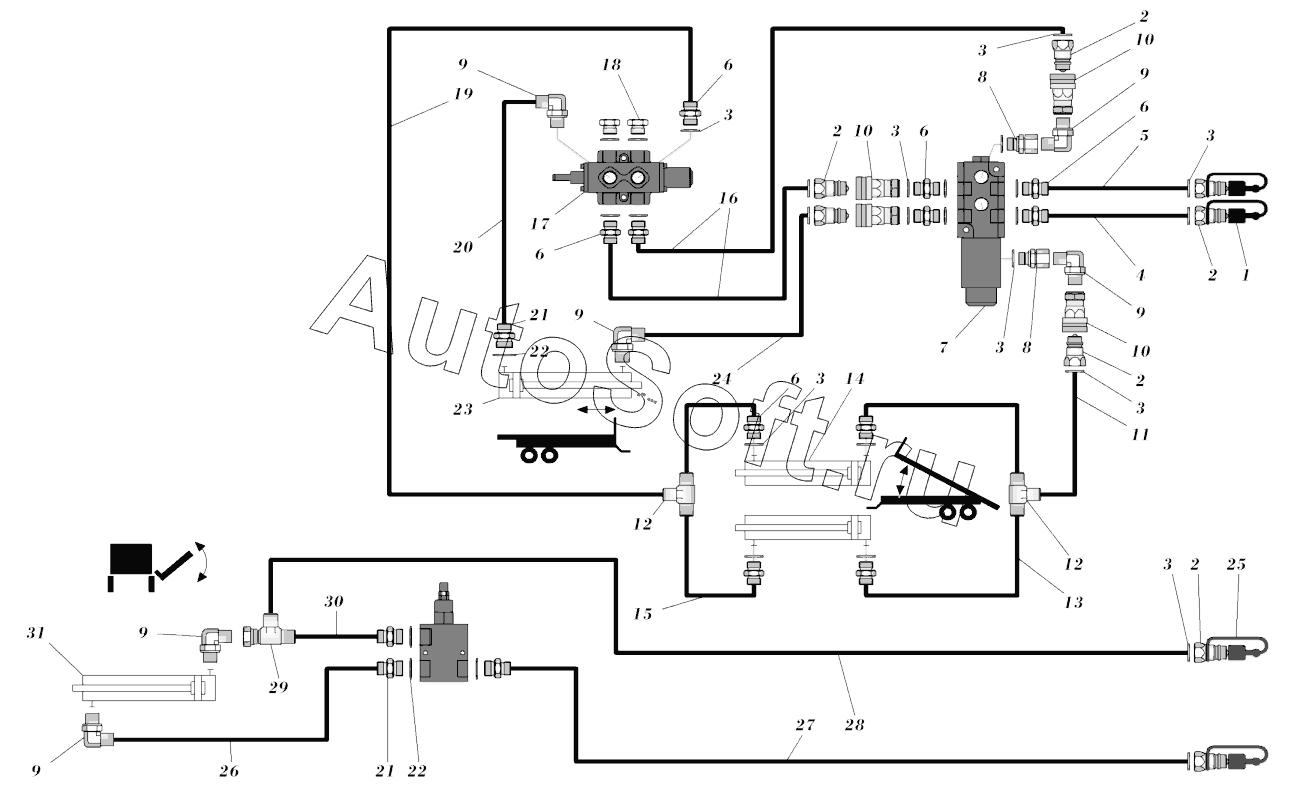

Каталог запасных частей к технике: Навигатор-Новое машиностроение TRB14 (2017). Гидропривод
16
31
30
29
28
27
26
25
24
23
22
22
21
21
20
19
18
17
1
15
14
13
12
12
11
10
10
10
9
9
9
9
9
9
8
8
7
6
6
6
6
6
5
4
3
3
3
3
3
3
3
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Колпачок защитный | |
| 2 | 0***0 | Быстросъёмная муфта | |
| 3 | 0***M | Кольцо уплотнительное металлорезиновое | |
| 4 | 0***8 | Рукав высокого давления | |
| 5 | 0***9 | Рукав высокого давления | |
| 6 | 0***8 | Переходник | |
| 7 | 0***6 | Клапан направляющий | |
| 8 | 0***4 | Штуцер вращающийся | |
| 9 | 0***1 | Переходник | |
| 10 | 0***9 | Муфта быстросъемная, охватывающая часть | |
| 11 | 0***3 | Рукав высокого давления | |
| 12 | 0***9 | Тройник | |
| 13 | 0***5 | Рукав высокого давления | |
| 14 | 0***9 | Гидроцилиндр подъема платформы | |
| 15 | 0***6 | Рукав высокого давления | |
| 16 | 0***0 | Рукав высокого давления | |
| 17 | 0***5 | Направляющий клапан | |
| 18 | 0***0 | Заглушка | |
| 19 | 0***4 | Рукав высокого давления | |
| 20 | 0***2 | Рукав высокого давления | |
| 21 | 0***1 | Переходник | |
| 22 | 0***2 | Кольцо уплотнительное | |
| 23 | 0***8 | Гидроцилиндр толкателя | |
| 24 | 0***1 | Рукав высокого давления | |
| 25 | 0***5 | Защитный колпачок | |
| 26 | 0***9 | Рукав высокого давления | |
| 27 | 0***7 | Рукав высокого давления | |
| 28 | 0***0 | Рукав высокого давления | |
| 29 | 0***0 | Тройник | |
| 30 | 0***8 | Рукав высокого давления | |
| 31 | 0***1 | Гидроцилиндр рукава загрузки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
