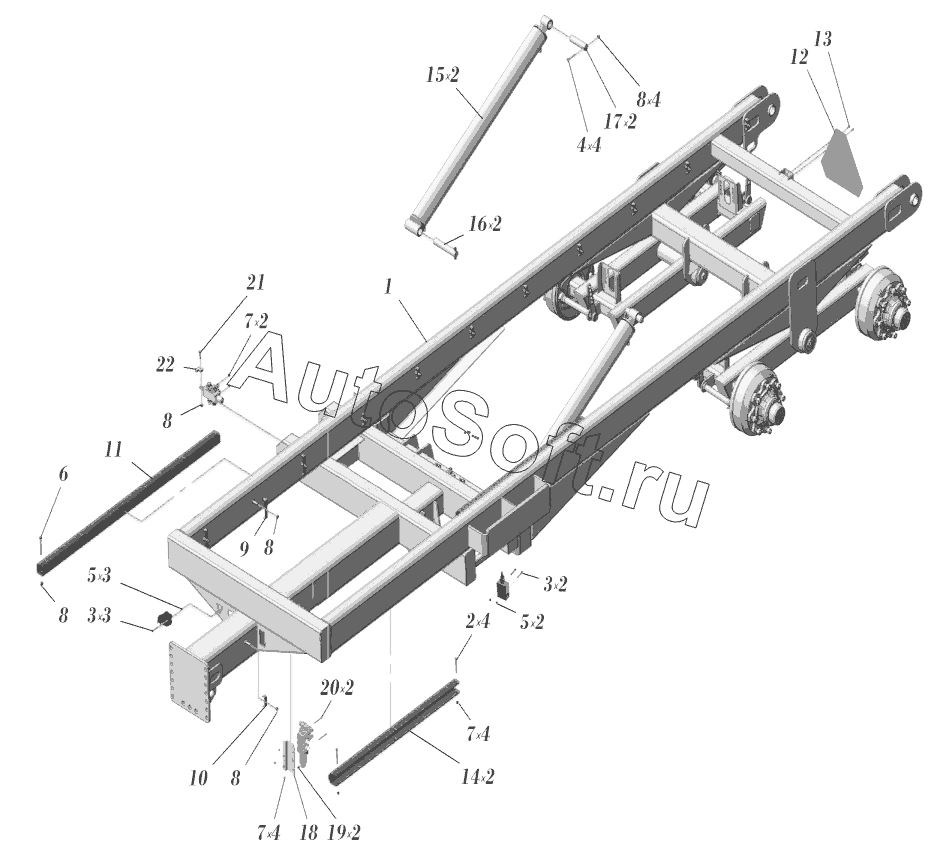

Каталог запасных частей к технике: Навигатор-Новое машиностроение TRB14 (2017). Шасси
1
2
3
3
4
5
5
6
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Основание шасси | |
| 2 | 0***3 | Болт | |
| 3 | 1***6 | Винт | |
| 4 | 0***3 | Болт | |
| 5 | 0***5 | Гайка М6 | |
| 6 | 0***2 | Болт | |
| 7 | 0***5 | Гайка М8 | |
| 8 | 0***1 | Гайка | |
| 9 | T***2 | Скоба РВД | |
| 10 | T***1 | Скоба РВД | |
| 11 | T***5 | Ограничитель | |
| 12 | 4***0 | Знак ТТС | |
| 13 | 0***0 | Винт | |
| 14 | T***1 | Упор гидроцилиндра | |
| 15 | 0***9 | Гидроцилиндр подъема платформы | |
| 16 | T***1 | Палец | |
| 17 | T***1 | Палец | |
| 18 | T***2 | Кронштейн направляющего клапана | |
| 19 | 0***0 | Болт | |
| 20 | 0***5 | Винт | |
| 21 | 0***9 | Болт | |
| 22 | T***7 | Толкатель распределителя |
