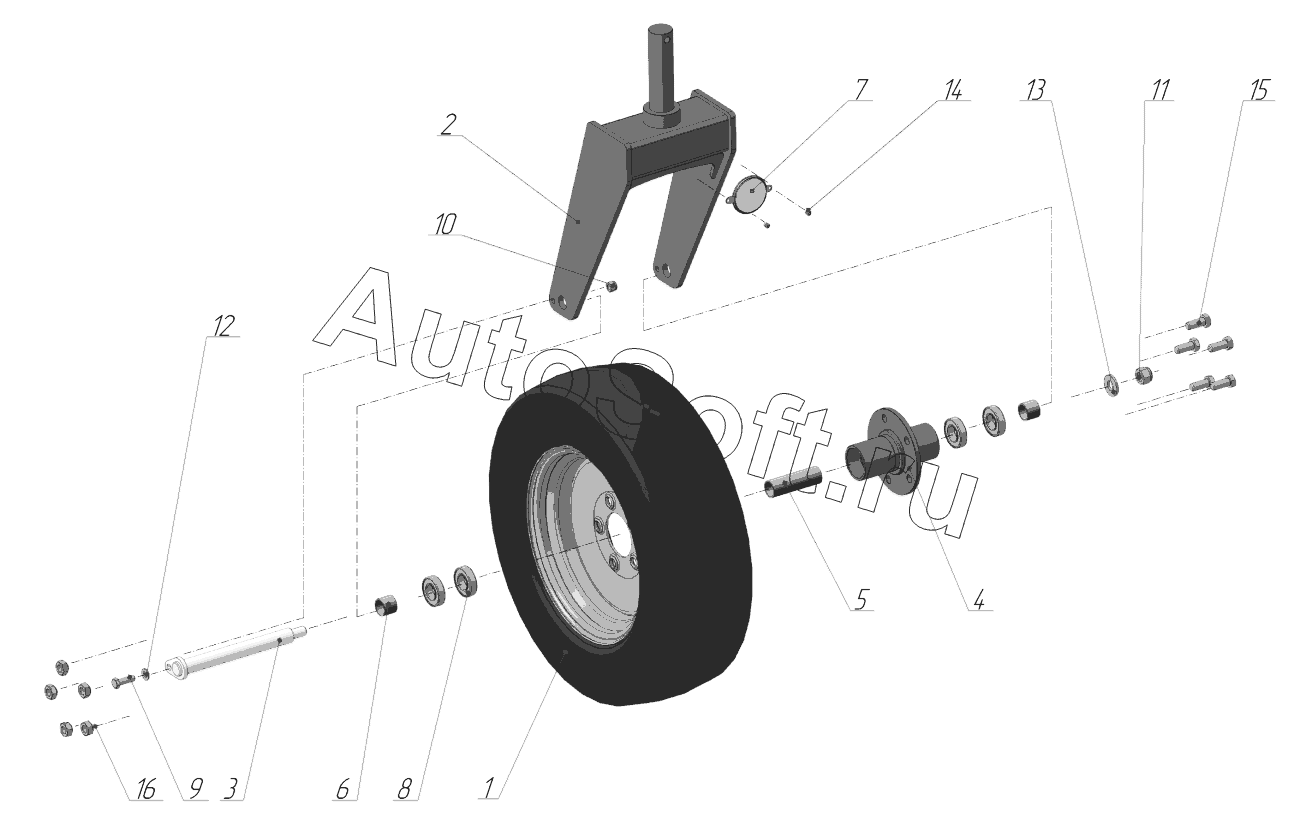

Каталог запасных частей к технике: Навигатор-Новое машиностроение МК-16 (2018). МК16-47.00.000 «Колесо в сборе»
МК16-47.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МК16-47.00.000 | М***0 | Колесо в сборе | |
| 1 | 1***3 | Колесо в сборе | |
| 2 | М***0 | Вилка колеса | |
| 3 | М***0 | Ось колеса | |
| 4 | М***0 | Ступица | |
| 5 | М***1 | Втулка | |
| 6 | М***1 | Втулка | |
| 7 | 1***8 | Световозвращатель белого цвета | |
| 8 | 0***2 | Подшипник | |
| 9 | 0***8 | Болт М1240 | |
| 10 | 0***0 | Гайка М12 | |
| 11 | 0***6 | Гайка | |
| 12 | 0***1 | Шайба 12 | |
| 13 | 0***0 | Шайба пружинная | |
| 14 | 0***6 | Заклепка 5х18 | |
| 15 | 0***1 | Болт | |
| 16 | 0***1 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
